本技術涉及液壓類管接頭，尤其涉及公接頭、母接頭及快速接頭組件。

背景技術：

1、液壓類管接頭是一種廣泛應用于工程機械、農業機械、航空航天等領域的連接元件，用于連接液壓傳動系統中的管道和管路，其中，公接頭本體、母接頭本體和快速接頭是常見的三種類型，用于連接液壓系統中不同部件之間的液壓管道，在傳統的液壓管接頭中，螺母在轉動固定母接頭本體時，通過轉動螺母連接至母接頭本體上的螺紋上完成連接，然而在使用時還存在一定的缺陷有待完善；

2、現有技術中的公接頭、母接頭及快速接頭組件在使用時，液壓系統工作過程中，由于壓力波動、溫度變化以及振動等因素的影響，螺母可能會發生松動，導致液壓泄漏，還可能引發系統故障，嚴重時甚至?xí)斐稍O(shè)備損壞，且頻繁的維修和更換部件，增加了維修成本，且影響了生產效率和設備的使用壽命，導致其使用安全性降低，因此提出公接頭本體、母接頭本體及快速接頭組，以克服上述缺陷。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的不便于防止螺母松脫的缺點，而提出的公接頭、母接頭及快速接頭組件。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、公接頭、母接頭及快速接頭組件，包括母接頭本體，所述母接頭本體上安裝有限位塊，所述限位塊內滑動有插銷，所述插銷兩端連接有第一定位環和第二定位環，所述限位塊上安裝有兩個框架，兩個所述框架上均連接有彈簧，兩根所述彈簧的一端均連接有連接塊，兩塊所述連接塊的底部均安裝有擋塊。

4、優選的，所述限位塊內開設有滑槽，所述第一定位環滑動在滑槽內，兩塊所述擋塊滑動在限位塊內，且兩塊所述擋塊連接在限位槽內。

5、優選的，所述插銷的一端連接有拉桿，所述拉桿的一端安裝有防滑套。

6、一種適配于母接頭的公接頭，包括公接頭本體，所述公接頭本體的一端開設有連接口。

7、一種適配于公接頭、母接頭的快速接頭組件，包括接頭組件本體，所述接頭組件本體連接在公接頭本體與母接頭本體上。

8、優選的，所述接頭組件本體包括螺母和螺紋，所述螺母安裝在公接頭本體上，所述螺紋開設在母接頭本體的一端，且所述母接頭本體上安裝有密封墊。

9、優選的，所述螺母內開設有內槽，所述插銷的一端連接在內槽內，且所述插銷上開設有限位槽。

10、本實用新型具有以下有益效果：

11、1、在插銷和內槽的配合作用下，向內側推動拉桿帶動第一定位環在滑槽內移動，并使得插銷的一端連接至內槽內對螺母進行限位，即可防止在使用的過程中螺母發生轉動，從而避免螺母松動導致管道泄漏或系統失效的風險，增強了系統穩定性，有效固定螺母可以減少松動引起的損壞和磨損，延長管接頭的使用壽命，降低了維護和更換成本，并減少了對設備的損害；

12、2、在彈簧和擋塊的配合作用下，松開兩塊連接塊，通過兩根彈簧分別向內側推動連接塊移動，使兩塊擋塊對應一側面相觸，此時兩塊擋塊可對第一定位環進行阻擋，防止插銷受力向外移動，使得插銷的一端處于內槽內，保證了插銷對接頭組件本體的限位，進而增加了本裝置使用時的穩定性，且提高了安全性。

技術特征：

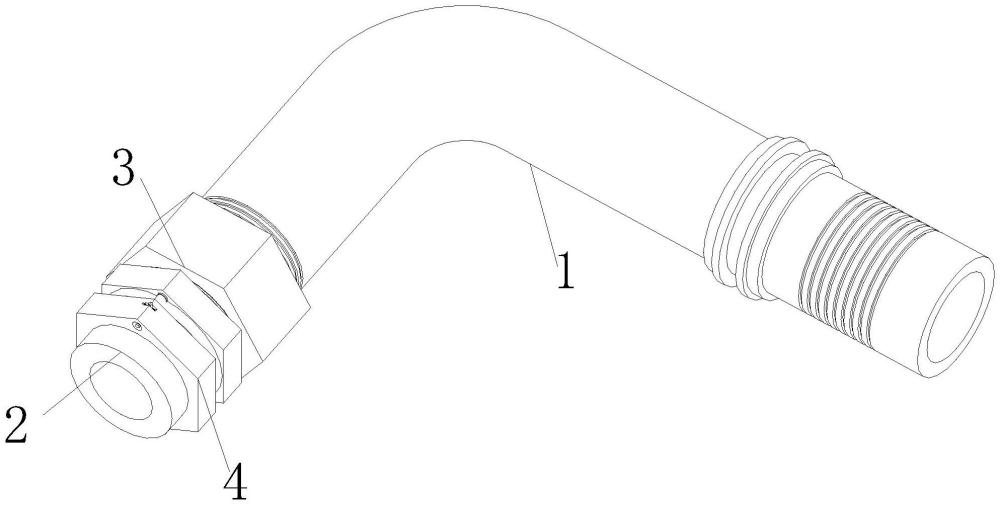

1.母接頭，包括母接頭本體（2），其特征在于：所述母接頭本體（2）上安裝有限位塊（4），所述限位塊（4）內滑動有插銷（5），所述插銷（5）兩端連接有第一定位環（6）和第二定位環（7），所述限位塊（4）上安裝有兩個框架（9），兩個所述框架（9）上均連接有彈簧（10），兩根所述彈簧（10）的一端均連接有連接塊（11），兩塊所述連接塊（11）的底部均安裝有擋塊（12）。

2.?根據權利要求1?所述的母接頭，其特征在于：所述限位塊（4）內開設有滑槽（401），所述第一定位環（6）滑動在滑槽（401）內，兩塊所述擋塊（12）滑動在限位塊（4）內，且兩塊所述擋塊（12）連接在限位槽（501）內。

3.?根據權利要求1?所述的母接頭，其特征在于：所述插銷（5）的一端連接有拉桿（8），所述拉桿（8）的一端安裝有防滑套。

4.?一種適配于權利要求?1-3?任一項所述的母接頭的公接頭，其特征在于：包括公接頭本體（1），所述公接頭本體（1）的一端開設有連接口。

5.?一種適配于權利要求4?所述的公接頭、母接頭的快速接頭組件，其特征在于：包括接頭組件本體（3），所述接頭組件本體（3）連接在公接頭本體（1）與母接頭本體（2）上。

6.?根據權利要求5?所述的公接頭、母接頭的快速接頭組件，其特征在于：所述接頭組件本體（3）包括螺母（301）和螺紋（302），所述螺母（301）安裝在公接頭本體（1）上，所述螺紋（302）開設在母接頭本體（2）的一端，且所述母接頭本體（2）上安裝有密封墊（303）。

7.?根據權利要求6?所述的公接頭、母接頭的快速接頭組件，其特征在于：所述螺母（301）內開設有內槽（3011），所述插銷（5）的一端連接在內槽（3011）內，且所述插銷（5）上開設有限位槽（501）。

技術總結
本技術公開了公接頭、母接頭及快速接頭組件，包括公接頭本體和母接頭本體，公接頭本體與母接頭本體上連接有接頭組件本體，母接頭本體上安裝有限位塊，限位塊內滑動有插銷，插銷兩端連接有第一定位環和第二定位環，限位塊上安裝有兩個框架，兩個框架上均連接有彈簧。在插銷和內槽的配合作用下，向內側推動拉桿帶動第一定位環在滑槽內移動，并使得插銷的一端連接至內槽內對螺母進行限位，即可防止在使用的過程中螺母發生轉動，從而避免螺母松動導致管道泄漏或系統失效的風險，增強了系統穩定性，有效固定螺母可以減少松動引起的損壞和磨損，延長管接頭的使用壽命，降低了維護和更換成本，并減少了對設備的損害。

技術研發人員：陳華東
受保護的技術使用者：派和機械（常州）有限公司
技術研發日：20240424
技術公布日：2025/4/28
