本技術涉及軸承，特別涉及一種密封性好的深溝球軸承。

背景技術：

1、深溝球軸承也叫單列向心球軸承，是應用最廣泛的一種滾動軸承，其特點是摩擦阻力小，轉速高，能用于承受徑向負荷或徑向和軸向同時作用的聯合負荷的機件上，也可用于承受軸向負荷的機件上。

2、深溝球軸承一般情況下不具備良好的密封效果，可能導致外界的灰塵雜質等進入到軸承的內部，影響滾珠與保持架之間的滾動摩擦力，降低軸承的工作性能，因此需要一種密封性好的深溝球軸承。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種密封性好的深溝球軸承，能夠解決外界的灰塵雜質等進入到軸承的內部，影響滾珠與保持架之間的滾動摩擦力，降低軸承的工作性能的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種密封性好的深溝球軸承，包括軸承外環和密封結構，軸承外環的內部設有軸承內環，密封結構包括第一密封環、第二密封環、第二限位環、第一限位環、固定環和卡塊，固定環滑動連接在軸承內環的內部，卡塊的數量為多個且均等距固定連接在固定環的外表面，第一密封環設置在固定環的左側，第一限位環與第一密封環固定連接，第二密封環設置在固定環右側，第二限位環與第二密封環固定連接。

3、優選的，所述軸承內環的內部開設有與卡塊適配的卡槽。

4、優選的，所述第一密封環的內部開設有第一螺孔，固定環的內部開設有安裝螺孔，第二密封環的內部開設有第二螺孔。

5、優選的，所述第一螺孔、安裝螺孔和第二螺孔的內部均螺紋連接有螺栓。

6、優選的，所述軸承外環的表面開設有與第一限位環適配的限位槽。

7、優選的，所述軸承外環與軸承內環之間設置有多個滾珠。

8、與現有技術相比，本實用新型的有益效果是：

9、(1)、該密封性好的深溝球軸承，通過密封結構的設置可以加強軸承與外界的密封性，使?jié)L珠不暴露在外，降低軸承粘附灰塵的概率，加強軸承使用壽命，解決了外界的灰塵雜質等進入到軸承的內部，影響滾珠與保持架之間的滾動摩擦力，降低軸承的工作性能的問題。

10、(2)、該密封性好的深溝球軸承，通過密封結構的可拆卸構造，更加方便軸承內部的檢修，也方便潤滑油的加入，使用更加方便。

技術特征：

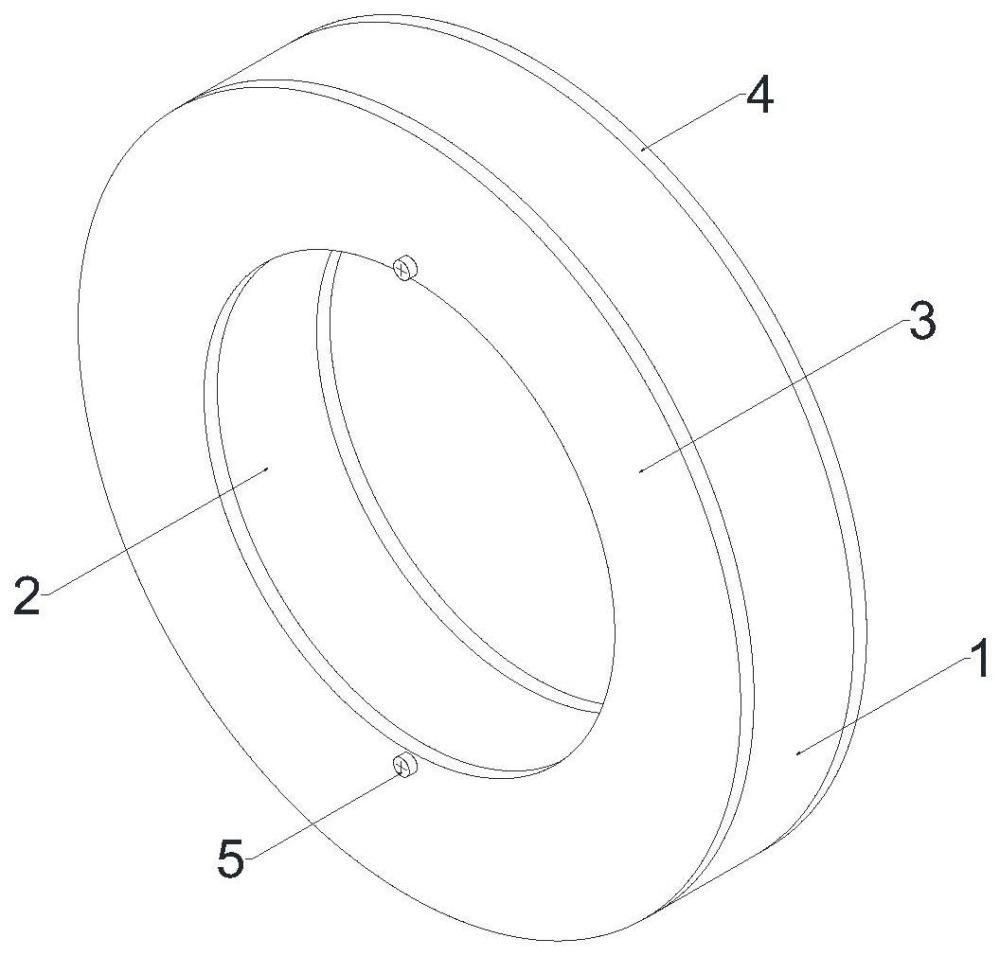

1.一種密封性好的深溝球軸承，其特征在于，包括：

2.根據權利要求1所述的一種密封性好的深溝球軸承，其特征在于：所述軸承內環(2)的內部開設有與卡塊(12)適配的卡槽(13)。

3.根據權利要求1所述的一種密封性好的深溝球軸承，其特征在于：所述第一密封環(3)的內部開設有第一螺孔(9)，固定環(11)的內部開設有安裝螺孔(10)，第二密封環(4)的內部開設有第二螺孔(7)。

4.根據權利要求3所述的一種密封性好的深溝球軸承，其特征在于：所述第一螺孔(9)、安裝螺孔(10)和第二螺孔(7)的內部均螺紋連接有螺栓(5)。

5.根據權利要求4所述的一種密封性好的深溝球軸承，其特征在于：所述軸承外環(1)的表面開設有與第一限位環(8)適配的限位槽(15)。

6.根據權利要求5所述的一種密封性好的深溝球軸承，其特征在于：所述軸承外環(1)與軸承內環(2)之間設置有多個滾珠(14)。

技術總結
本技術公開了一種密封性好的深溝球軸承，涉及軸承技術領域。該密封性好的深溝球軸承，包括軸承外環和密封結構，軸承外環的內部設有軸承內環，密封結構包括第一密封環、第二密封環、第二限位環、第一限位環、固定環和卡塊，固定環滑動連接在軸承內環的內部，卡塊的數量為多個且均等距固定連接在固定環的外表面，第一密封環設置在固定環的左側，第一限位環與第一密封環固定連接，第二密封環設置在固定環右側，通過密封結構的設置可以加強軸承與外界的密封性，使?jié)L珠不暴露在外，降低軸承粘附灰塵的概率，加強軸承使用壽命，解決了外界的灰塵雜質等進入到軸承的內部，影響摩擦力，降低軸承的工作性能的問題。

技術研發人員：陳宜鑫,陳宜都
受保護的技術使用者：浙江名球軸承有限公司
技術研發日：20240508
技術公布日：2025/4/28
