本申請涉及卡箍領域，具體涉及一種新型鑄鐵管卡箍連接裝置。

背景技術：

1、卡箍是一種簡單而有效的機械連接件，廣泛應用于各種管道和容器的連接和固定。其主要作用是通過卡壓或扣壓使管道或容器與配件緊密連接，確保連接處的密封性和穩定性。

2、現有的卡箍在使用時，主要存在以下的問題：

3、(1)現有卡箍在使用時拆卸不易，拆卸過程十分繁瑣。

4、(2)現有卡箍在使用時螺母擰過緊容易造成螺母滑絲，螺母不擰緊容易使連接的管道內介質泄漏。

5、因此，現在需要對現有的鑄鐵管卡箍連接裝置進行改造。

技術實現思路

1、本申請的目的在于提供一種能夠解決上述背景技術中至少一個缺陷的鑄鐵管卡箍連接裝置。

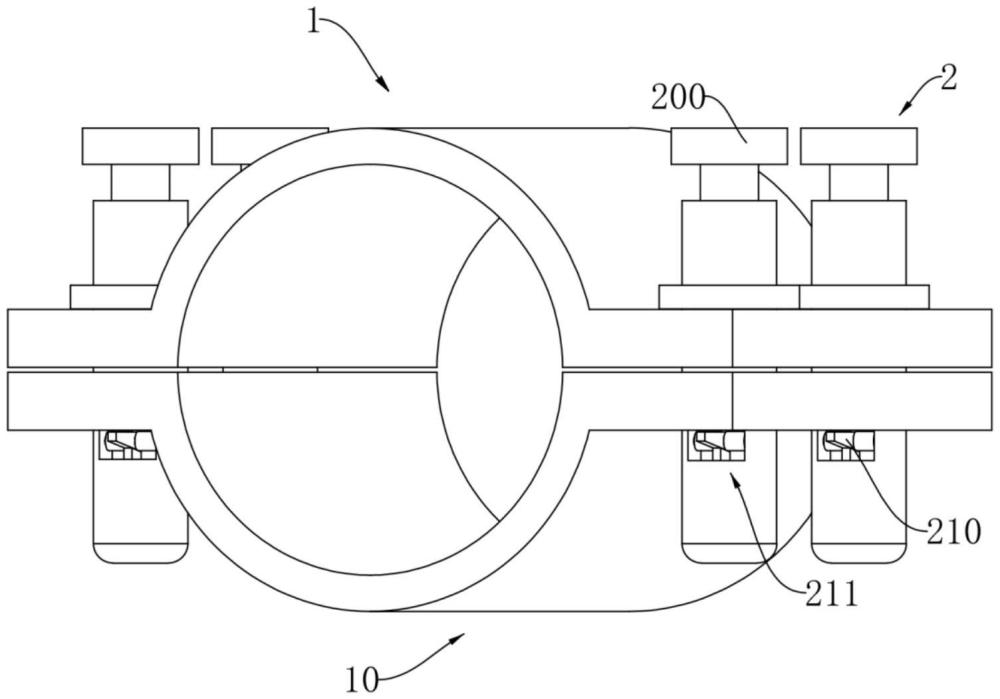

2、為達到上述的至少一個目的，本申請采用的技術方案為：一種新型鑄鐵管卡箍連接裝置，包括第一卡箍主體、第二卡箍主體和夾持插銷；所述第一卡箍主體和所述第二卡箍主體呈半圓形且側部延伸設置有對齊的插孔；所述夾持插銷包括夾持部和套管，所述套管插接安裝于所述插孔并相抵于所述第一卡箍主體；所述夾持部安裝于所述套管內部并進行伸出相抵于所述第二卡箍主體；通過按壓所述夾持部適于脫離與所述第二卡箍主體的接觸；所述夾持部還適于和所述套管通過鎖止結構進行配合，通過旋轉所述夾持部適于進行鎖定或解鎖。

3、優選的，所述夾持部包括驅動件和至少一個夾持件；所述驅動件通過彈性件彈性安裝于所述套管內部，所述夾持件鉸接安裝于所述驅動件底端；所述套管側部設置有至少一個開口槽，在所述驅動件進行豎直移動時，所述夾持件適于傾斜相抵于所述開口槽上端并沿安裝位置進行轉動，進而伸出所述套管。

4、優選的，所述夾持件通過扭簧彈性轉動安裝于所述驅動件底端，在所述驅動件進行豎直移動時，所述夾持件在所述扭簧的彈力作用下轉動伸出所述套管。

5、優選的，所述夾持件和所述開口槽有多個。

6、優選的，所述驅動件包括第一驅動桿和第二驅動桿；所述第一驅動桿通過鎖定結構與所述套管進行連接，所述第二驅動桿與所述夾持件進行轉動連接；所述第一驅動桿適于通過相對于所述第二驅動桿的轉動實現對所述驅動件實現鎖定或解鎖。

7、優選的，所述鎖定結構包括鎖止塊和鎖止槽；所述鎖止塊設置于所述第一驅動桿外側部，所述鎖止槽設置于所述套管內壁；或者所述鎖止塊設置于所述套管內壁，所述鎖止槽設置于所述第一驅動桿外側部；所述鎖止塊和所述鎖止槽呈螺旋形且所述鎖止塊和所述鎖止槽的傾斜角度小于所述鎖止塊和所述鎖止槽的摩擦角。

8、優選的，所述鎖止塊和所述鎖止槽有多個且沿軸向等距分布。

9、優選的，所述套管內設置有固定盤，所述彈性件一端相抵于所述固定盤另一端相抵于所述驅動件；所述彈性件適于在所述鎖止塊解鎖后帶動所述驅動件復位。

10、優選的，所述第二驅動桿下桿段設置為中空結構，所述夾持部適于收縮至所述中空結構內；所述第二驅動桿底端設置有限位件，所述限位件適于限制所述夾持件向遠離第二卡箍主體的一側轉動。

11、優選的，所述套管外側沿圓周方向設置有定位盤，所述定位盤適于和所述第一卡箍主體相抵，進而與所述夾持件配合夾緊所述第一卡箍主體和所述第二卡箍主體。

12、與現有技術相比，本申請的有益效果在于：

13、相比較現有的卡箍連接裝置，將卡箍主體夾緊的傳統螺母設計為夾緊插銷，傳統的螺母擰度過緊容易滑絲，擰度不夠容易造成管道內介質流出，沒有夾緊插銷穩定性高，且拆卸沒有夾緊插銷簡易。

技術特征：

1.一種新型鑄鐵管卡箍連接裝置，其特征在于，包括：第一卡箍主體、第二卡箍主體和夾持插銷；所述第一卡箍主體和所述第二卡箍主體呈半圓形且側部延伸設置有對齊的插孔；所述夾持插銷包括夾持部和套管，所述套管插接安裝于所述插孔并相抵于所述第一卡箍主體；所述夾持部安裝于所述套管內部并進行伸出相抵于所述第二卡箍主體；通過按壓所述夾持部適于脫離與所述第二卡箍主體的接觸；所述夾持部還適于和所述套管通過鎖止結構進行配合，通過旋轉所述夾持部適于進行鎖定或解鎖。

2.如權利要求1所述的一種新型鑄鐵管卡箍連接裝置，其特征在于：所述夾持部包括驅動件和至少一個夾持件；所述驅動件通過彈性件彈性安裝于所述套管內部，所述夾持件鉸接安裝于所述驅動件底端；所述套管側部設置有至少一個開口槽，在所述驅動件進行豎直移動時，所述夾持件適于傾斜相抵于所述開口槽上端并沿安裝位置進行轉動，進而伸出所述套管。

3.如權利要求2所述的一種新型鑄鐵管卡箍連接裝置，其特征在于：所述夾持件通過扭簧彈性轉動安裝于所述驅動件底端，在所述驅動件進行豎直移動時，所述夾持件在所述扭簧的彈力作用下轉動伸出所述套管。

4.如權利要求2所述的一種新型鑄鐵管卡箍連接裝置，其特征在于：所述夾持件和所述開口槽有多個。

5.如權利要求2所述的一種新型鑄鐵管卡箍連接裝置，其特征在于：所述驅動件包括第一驅動桿和第二驅動桿；所述第一驅動桿通過鎖定結構與所述套管進行連接，所述第二驅動桿與所述夾持件進行轉動連接；所述第一驅動桿適于通過相對于所述第二驅動桿的轉動實現對所述驅動件實現鎖定或解鎖。

6.如權利要求5所述的一種新型鑄鐵管卡箍連接裝置，其特征在于：所述鎖定結構包括鎖止塊和鎖止槽；所述鎖止塊設置于所述第一驅動桿外側部，所述鎖止槽設置于所述套管內壁；或者所述鎖止塊設置于所述套管內壁，所述鎖止槽設置于所述第一驅動桿外側部；所述鎖止塊和所述鎖止槽呈螺旋形且所述鎖止塊和所述鎖止槽的傾斜角度小于所述鎖止塊和所述鎖止槽的摩擦角。

7.如權利要求6所述的一種新型鑄鐵管卡箍連接裝置，其特征在于：所述鎖止塊和所述鎖止槽有多個且沿軸向等距分布。

8.如權利要求7所述的一種新型鑄鐵管卡箍連接裝置，其特征在于：所述套管內設置有固定盤，所述彈性件一端相抵于所述固定盤另一端相抵于所述驅動件；所述彈性件適于在所述鎖止塊解鎖后帶動所述驅動件復位。

9.如權利要求5所述的一種新型鑄鐵管卡箍連接裝置，其特征在于：所述第二驅動桿下桿段設置為中空結構，所述夾持部適于收縮至所述中空結構內；所述第二驅動桿底端設置有限位件，所述限位件適于限制所述夾持件向遠離第二卡箍主體的一側轉動。

10.如權利要求2所述的一種新型鑄鐵管卡箍連接裝置，其特征在于：所述套管外側沿圓周方向設置有定位盤，所述定位盤適于和所述第一卡箍主體相抵，進而與所述夾持件配合夾緊所述第一卡箍主體和所述第二卡箍主體。

技術總結
本申請公開了一種新型鑄鐵管卡箍連接裝置，包括第一卡箍主體、第二卡箍主體和夾持插銷；所述第一卡箍主體和所述第二卡箍主體呈半圓形且側部延伸設置有對齊的插孔；所述夾持插銷包括夾持部和套管，所述套管插接安裝于所述插孔并相抵于所述第一卡箍主體；所述夾持部安裝于所述套管內部并進行伸出相抵于所述第二卡箍主體；通過按壓所述夾持部適于脫離與所述第二卡箍主體的接觸；所述夾持部還適于和所述套管通過鎖止結構進行配合，通過旋轉所述夾持部適于進行鎖定或解鎖。本申請的有益效果在于：相比較現有的容器計，將卡箍主體夾緊的傳統螺母設計為夾緊插銷，傳統的螺母擰度過緊容易滑絲，擰度不夠容易造成管道內介質流出，沒有夾緊插銷穩定性高。

技術研發人員：鄧志勇,熊亦雯,俞旦,于晨樺,諸葛夢怡,沈英杰,封奎洋,孫伊能
受保護的技術使用者：浙江工商職業技術學院
技術研發日：20240531
技術公布日：2025/4/28
