本技術涉及五金螺絲，具體為一種具有防脫效果的五金螺絲。

背景技術：

1、五金螺絲，又稱金屬螺絲或緊固件，是一種常見的機械連接件，用于將兩個或多個物體通過緊固力連接在一起。它通常由金屬制成，如不銹鋼、鋼、銅等，具有良好的耐腐蝕性和強度。

2、機械設備在工作過程中，往往伴隨著一定的振動，如果螺栓固定在振動環境中，容易松動失穩，進而掉落，目前為了防止螺栓松動會在螺栓外側涂抹粘接劑，但由于粘接劑的主要成分是樹脂，因此存在因高溫時樹脂軟化造成的固定強度下降的問題，并且從緊固到粘接劑硬化需要一定時間，而導致作業時間變長。

技術實現思路

1、本實用新型的目的在于提供一種具有防脫效果的五金螺絲，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有防脫效果的五金螺絲，包括螺桿，所述螺桿的外側設置有限位頭，還包括：

3、設置于螺桿外側用于限位的螺帽，所述螺帽的內部設置有防止螺桿松動的限位組件，所述限位組件的外側設置有復位彈簧；

4、設置于螺桿外側的連接組件，所述連接組件的外側設置有防止螺帽松動的防松組件。

5、優選的，所述限位組件包括設置于螺帽內部的固定桿，所述固定桿的外側設置有棘爪，所述螺桿的外側設置有棘輪齒。

6、優選的，所述復位彈簧的一端焊接在螺帽的內壁，另一端與棘爪焊接。

7、優選的，所述連接組件包括設置于螺桿外側的固定套，所述固定套的外側設置有拉簧。

8、優選的，所述防松組件包括設置于拉簧外側的上連接套，所述上連接套的外側設置有下連接套，所述上連接套和下連接套的外側均設置有斜齒。

9、優選的，所述下連接套的內部設置有通槽，所述通槽的內部設置有螺紋絲。

10、與現有技術相比，本實用新型的有益效果如下：

11、本實用新型利用螺桿下部的棘輪齒與螺帽內部的棘爪接觸，在螺帽擰緊時棘輪齒帶動棘爪轉動，可以將螺帽擰緊到螺桿外側，當螺帽繼續上移帶動下連接套與上連接套接觸，下連接套上的斜齒擰緊轉動時推動上連接套和拉簧上移，從而可以使螺帽擰緊，當螺帽擰到位后，拉簧向下壓上連接套使兩組斜齒嚙合在一起，對下連接套限位，從而對螺帽限位處理，有效地防止螺帽與螺桿松脫。

技術特征：

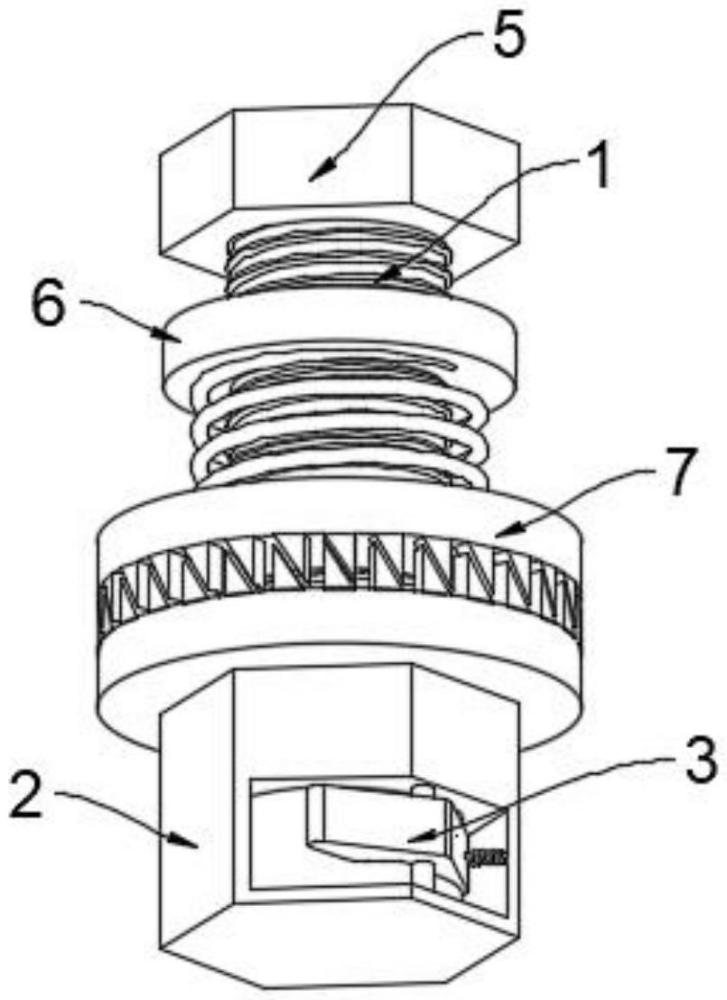

1.一種具有防脫效果的五金螺絲，包括螺桿(1)，所述螺桿(1)的外側設置有限位頭(5)，其特征在于，還包括：

2.根據權利要求1所述的一種具有防脫效果的五金螺絲，其特征在于：所述限位組件(3)包括設置于螺帽(2)內部的固定桿(301)，所述固定桿(301)的外側設置有棘爪(302)，所述螺桿(1)的外側設置有棘輪齒(303)。

3.根據權利要求1所述的一種具有防脫效果的五金螺絲，其特征在于：所述復位彈簧(4)的一端焊接在螺帽(2)的內壁，另一端與棘爪(302)焊接。

4.根據權利要求1所述的一種具有防脫效果的五金螺絲，其特征在于：所述連接組件(6)包括設置于螺桿(1)外側的固定套(601)，所述固定套(601)的外側設置有拉簧(602)。

5.根據權利要求4所述的一種具有防脫效果的五金螺絲，其特征在于：所述防松組件(7)包括設置于拉簧(602)外側的上連接套(701)，所述上連接套(701)的外側設置有下連接套(702)，所述上連接套(701)和下連接套(702)的外側均設置有斜齒(703)。

6.根據權利要求5所述的一種具有防脫效果的五金螺絲，其特征在于：所述下連接套(702)的內部設置有通槽(8)，所述通槽(8)的內部設置有螺紋絲。

技術總結
本技術涉及五金螺絲技術領域，且公開了一種具有防脫效果的五金螺絲，包括螺桿，所述螺桿的外側設置有限位頭，還包括：設置于螺桿外側用于限位的螺帽，所述螺帽的內部設置有防止螺桿松動的限位組件，所述限位組件的外側設置有復位彈簧；本技術利用螺桿下部的棘輪齒與螺帽內部的棘爪接觸，在螺帽擰緊時棘輪齒帶動棘爪轉動，可以將螺帽擰緊到螺桿外側，當螺帽繼續上移帶動下連接套與上連接套接觸，下連接套上的斜齒擰緊轉動時推動上連接套和拉簧上移，從而可以使螺帽擰緊，當螺帽擰到位后，拉簧向下壓上連接套使兩組斜齒嚙合在一起，對下連接套限位，從而對螺帽限位處理，有效地防止螺帽與螺桿松脫。

技術研發人員：俞池清
受保護的技術使用者：蘇州廣宣緊固件有限公司
技術研發日：20240611
技術公布日：2025/4/28
