本技術涉及水處理領域，特別是涉及一種用于凈水設備的柱塞式手動無原水旁通凈水閥。

背景技術：

1、凈水閥是用于控制凈水系統/凈水設備的一種閥門。它的主要作用有：

2、控制水流：凈水閥可以控制凈水系統的水流速度和流量，保證凈水系統正常工作。

3、切換水源：一些凈水系統可以連接多個水源，凈水閥可以方便地切換不同的水源。

4、保護設備：當凈水系統出現故障時，凈水閥可以及時切斷水流，避免對設備造成損害。

5、便于維護：凈水閥可以方便地切斷凈水系統的水流，便于對系統進行維護和檢修。

6、節水節能：通過合理控制凈水閥的開度，可以節約用水，降低能耗。

7、現有柱塞式凈水閥多為采用齒輪傳動，零件數較多，結構復雜，對于工作位置判斷較為困難。現有手動凈水閥多為盤面式，同質化十分嚴重，柱塞式凈水閥當前市場上十分少見。

8、柱塞式凈水閥是一種特殊類型的閥門，它利用柱塞作為閥瓣，與閥座緊密配合來控制流體的通斷。柱塞式凈水閥主要由閥體、閥蓋、柱塞和閥座等組成，柱塞安裝在閥體內部，通過旋轉來控制流體的通斷。

9、現有凈水閥多需要配備配件上集散連接套通過螺絲裝配于閥體上，從而與上集散連接，裝配麻煩同時增加零件成本。

技術實現思路

1、在
技術實現要素：
部分中引入了一系列簡化形式的概念,該簡化形式的概念均為本領域現有技術簡化，這將在具體實施方式部分中進一步詳細說明。本實用新型的實用新型內容部分并不意味著要試圖限定出所要求保護的技術方案的關鍵特征和必要技術特征，更不意味著試圖確定所要求保護的技術方案的保護范圍。

2、本實用新型要解決的技術問題是提供一種結構簡單，閥芯位置控制準確，能提供多水路且便于連接外部構件的柱塞式手動無原水旁通凈水閥。

3、為解決上述技術問題，本實用新型提供的柱塞式手動無原水旁通凈水閥，包括：

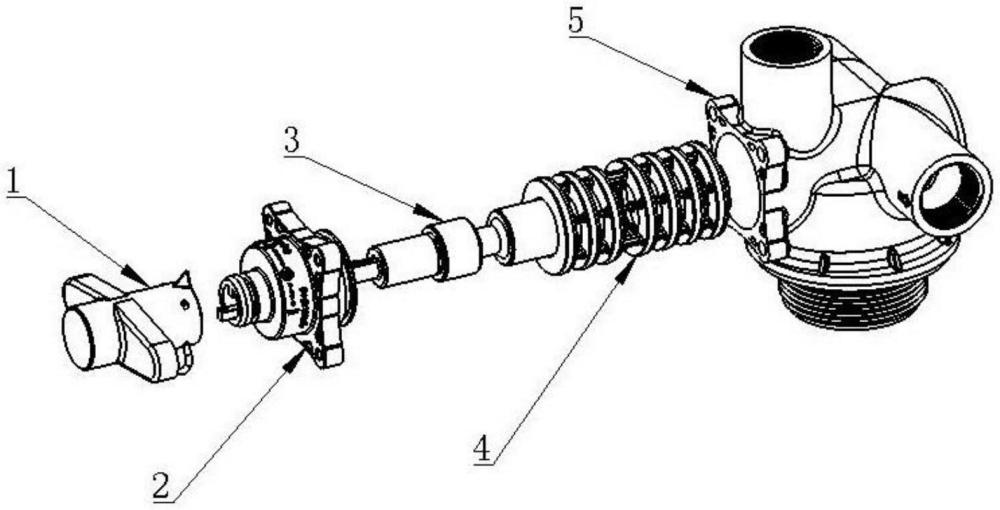

4、手柄組件1，其套裝在端蓋2上，其用于旋轉推動閥芯組件3在格柵組件4中往復運動；手柄組件1的形式不限，能手持旋轉提供旋轉驅動力即可用于本實用新型；

5、閥芯組件3，其第一端連接手柄組件1，其第二端插入格柵組件4；

6、格柵組件4，其固定在閥體組件5中，其由多個格柵組成，各格柵分別對應凈水設備不同的水口；

7、其中，閥芯組件3和格柵組件4能相對運動，閥芯組件3停止在格柵組件4中不同位置形成不同的水路。

8、優選的，進一步改進所述的柱塞式手動無原水旁通凈水閥，手柄組件1具有自鎖結構。自鎖結構的形式不限，能手持旋轉提供旋轉驅動力即可用于本實用新型。

9、優選的，進一步改進所述的柱塞式手動無原水旁通凈水閥，其特征在于：閥芯組件3具有自鎖結構。

10、優選的，進一步改進所述的柱塞式手動無原水旁通凈水閥，閥芯組件3包括：

11、閥芯活塞3.1，其形成為兩端大中間小的結構，其中間部位位于格柵組件4中不同位置時形成不同的水路，其與閥芯絲桿3.2連接端形成有卡位定位結構；

12、閥芯絲桿3.2，其一端連接閥芯活塞3.1端部，另一端連接手柄組件1，其上形成有絲桿槽，絲桿槽與閥芯活塞3.1連接端的卡位定位結構配合對正洗位置進行機械定位。優選的，閥芯絲桿使用長導程絲桿傳動，絲桿具備自鎖功能的同時實現單圈控制。

13、優選的，進一步改進所述的柱塞式手動無原水旁通凈水閥，格柵組件4包括：

14、以靠近手柄組件部分為近端，由遠及近順序形成有第一格柵~第六格柵，各格柵之間通過掛鉤連接。

15、優選的，進一步改進所述的柱塞式手動無原水旁通凈水閥，第一格柵~第六格柵之間設有密封件。

16、優選的，進一步改進所述的柱塞式手動無原水旁通凈水閥，第四格柵尺寸大于其余格柵，第一格柵~第六格柵之間與閥芯活塞3.1中間部位對齊分別對應凈水設備的中心孔一6、出水口7、中心孔二8、進水口9、側壁口10和排污口11。

17、優選的，進一步改進所述的柱塞式手動無原水旁通凈水閥，閥體組件5包括：

18、主閥體5.1，其下部連接螺紋底座5.2，其一側焊接有主閥體進水口5.3；其中主閥體5.1在其上部為排污口11，其對側為出水口7。

19、優選的，進一步改進所述的柱塞式手動無原水旁通凈水閥，螺紋底座5.2中形成有連接爪卡5.2.1。

20、本實用新型采用優化調整水路隔斷角度位置的方式，實現錯位讓位，示例性的設置3?個爪卡槽代替上集散連接套功能，適配通用上集散可直接安裝于閥體，省去零件上集散連接套和緊固螺絲2個，實現上集散連接套與閥體一體化上集散是凈水閥集成到凈水設備的連接結構。

21、優選的，進一步改進所述的柱塞式手動無原水旁通凈水閥，閥芯組件3采用塑料制造。

22、本實用新型至少能實現以下技術效果；

23、1、本實用新型采用手柄組件提供扭力帶動絲桿做直線運動的方式控制閥芯切換，具備自鎖，并考慮到手動控制，優選采用長導程絲桿，例如僅需手柄旋轉270°即可帶動閥芯移動全程。

24、2、本實用新型優化結構，設計3爪卡扣代替上集散連接套，實現上集散連接套合閥體一體化，上集散連接套與閥體一體化，減少上集散連接套零件和螺絲緊固件，結構創新，降低成本。

25、3、本實用新型采用閥芯活塞（卡位定位結構，例如凹槽）和絲桿上的球形凹槽對正洗位置進行機械定位，反洗和服務態直接采用機械限位定位，例如采用限位部。

26、4、采用塑料閥芯并整合閥芯螺母設計，直接注塑成型，降低材料及零件成本。

27、5、格柵組件采用多個格柵組合形成方式，格柵之間布置出多條通道，每個格柵之間有密封件，格柵之間通過結構連接，可以裝配成一個組件，拆裝時整組格柵拆裝，便捷。

28、6、本實用新型通過閥芯組件與格柵組件相對位置的運動調節運行模式水路，實現無原水旁通。

29、7、本實用新型采用模塊化設計，整體閥體分為多個模塊化組件構成，可單獨替換模塊組件便于裝配維護，同時提高互換性，可與同系列電控閥軟水閥實現模塊通用互換.

技術特征：

1.一種柱塞式手動無原水旁通凈水閥，其特征在于，包括：

2.如權利要求1所述的柱塞式手動無原水旁通凈水閥，其特征在于：手柄組件（1）具有自鎖結構。

3.如權利要求1所述的柱塞式手動無原水旁通凈水閥，其特征在于：閥芯組件（3）具有自鎖結構。

4.如權利要求1所述的柱塞式手動無原水旁通凈水閥，其特征在于，閥芯組件（3）包括：

5.如權利要求1所述的柱塞式手動無原水旁通凈水閥，其特征在于，格柵組件（4）包括：

6.如權利要求5所述的柱塞式手動無原水旁通凈水閥，其特征在于：

7.如權利要求5所述的柱塞式手動無原水旁通凈水閥，其特征在于：

8.如權利要求1所述的柱塞式手動無原水旁通凈水閥，其特征在于，閥體組件（5）包括：

9.如權利要求7所述的柱塞式手動無原水旁通凈水閥，其特征在于：

10.如權利要求1-9任意一項所述的柱塞式手動無原水旁通凈水閥，其特征在于：閥芯組件（3）采用塑料制造。

技術總結
本技術公開了一種柱塞式手動無原水旁通凈水閥，包括：手柄組件套裝在端蓋上，其用于旋轉推動閥芯組件在格柵組件中往復運動；閥芯組件第一端連接手柄組件，其第二端插入格柵組件；格柵組件固定在閥體組件中，其由多個格柵組成，各格柵分別對應凈水設備不同的水口；其中，閥芯組件和格柵組件能相對運動，閥芯組件停止在格柵組件中不同位置形成不同的水路，實現無原水旁通。本技術結構簡單，閥芯位置控制準確，能提供多水路且便于連接外部構件。

技術研發人員：范雷,郭震毅,黃東明
受保護的技術使用者：開能健康科技集團股份有限公司
技術研發日：20240621
技術公布日：2025/4/28
