本技術涉及水龍頭，具體為一種可控限流的水龍頭。

背景技術：

1、在日常生活中，用水時需要調節水龍頭的水流大小，但現有的水龍頭在調節過程中存在水流調節不精確、浪費水資源的問題，往往直接將水龍頭開到最大，導致水花四處飛濺，或者水流過小，無法滿足使用，導致使用效果差。

2、因此，需要一種根據情況進行可調式的控流型水水龍頭來解決這個問題。

技術實現思路

1、本實用新型為了解決現有技術的問題，提供了一種可控限流的水龍頭。

2、為了解決上述技術問題，本實用新型是通過以下技術方案實現的：一種可控限流的水龍頭，包括水龍頭主體、刻度盤、轉動軸與指向環，所述轉動軸與水龍頭主體組成水龍頭主體，所述轉動軸位于水龍頭主體的頂端，且與水龍頭主體進行轉動連接，所述轉動軸用控制水龍頭主體的開關，所述水龍頭主體的頂端外側固定連接有刻度盤，所述轉動軸的外壁固定連接有指向環；

3、所述刻度盤的頂端設有限位滑槽，所述限位滑槽的內壁滑動連接有限位滑環，所述限位滑環內部固定連接有限位座，所述限位座的頂端設有滑槽，所述滑槽的內壁固定連接有彈簧，所述滑槽的內壁滑動連接有球狀凸塊，所述球狀凸塊的底端與彈簧頂端固定連接，所述滑槽的內壁底端固定連接有金屬片，所述刻度盤的一側設有螺紋孔，所述螺紋孔的內壁螺紋套設有螺栓，所述指向環的一側固定連接有指向板，所述指向板的底端高度低于球狀凸塊的頂端高度。

4、優選的，所述刻度盤的頂端外側設有刻度線，所述刻度線的成圓環狀分布在刻度盤的頂端外部。

5、優選的，所述指向環通過采用螺栓與轉動軸進行固定連接，所述刻度盤通過膠水與水龍頭主體固定連接。

6、優選的，所述螺紋孔的一端與限位滑槽相互貫通，所述螺栓用于對限位滑環進行固定。

7、優選的，所述水龍頭主體的一端固定連接有水龍頭輸出端，所述水龍頭主體的另一端固定連接有水龍頭輸入端，所述轉動軸的頂端固定連接有把手。

8、本實用新型的有益效果為：

9、1.本實用新型的可以可控限流的水龍頭具有結構簡單、操作方便、節水效果顯著、適應性強、提示功能完善、成本低廉和安全可靠等優點，能夠滿足不同用戶在日常生活場景中的需求，有利于節約水資源，提高用水效率，操作方便：通過轉動軸、刻度盤、指向環等簡單結構，實現了水流的調節和控制，用戶只需轉動把手即可調節水流量，方便快捷，在使用時可以一次瞬間動作到節水的位置，由此讓每個人用水時都能進行節水；

10、2.通過可控限流的設計，用戶可以根據實際需求調節水流量，避免了水的浪費，有效節約了水資源,根據不同管道和水龍頭的輸出流量，用戶可以通過調整螺栓的位置來控制水流量，使得本實用新型適用于各種不同的使用場景,通過刻度線、指向板等設計，用戶可以直觀地了解當前的水流量，便于預定的操作,通過限位滑環、限位座等設計，有效地限制了水龍頭的最大流量，避免了因誤操作而造成的水流過大問題，提高了使用的安全性.

技術特征：

1.一種可控限流的水龍頭，包括水龍頭主體(1)、刻度盤(2)、轉動軸(3)與指向環(4)，其特征在于：所述轉動軸(3)與水龍頭主體(1)組成水龍頭主體，所述轉動軸(3)位于水龍頭主體(1)的頂端，且與水龍頭主體(1)進行轉動連接，所述轉動軸(3)用控制水龍頭主體(1)的開關，所述水龍頭主體(1)的頂端外側固定連接有刻度盤(2)，所述轉動軸(3)的外壁固定連接有指向環(4)；

2.根據權利要求1所述的一種可控限流的水龍頭，其特征在于：所述刻度盤(2)的頂端外側設有刻度線(24)，所述刻度線(24)的成圓環狀分布在刻度盤(2)的頂端外部。

3.根據權利要求1所述的一種可控限流的水龍頭，其特征在于：所述指向環(4)通過采用螺栓與轉動軸(3)進行固定連接，所述刻度盤(2)通過膠水與水龍頭主體(1)固定連接。

4.根據權利要求1所述的一種可控限流的水龍頭，其特征在于：所述螺紋孔(25)的一端與限位滑槽(21)相互貫通，所述螺栓(26)用于對限位滑環(22)進行固定。

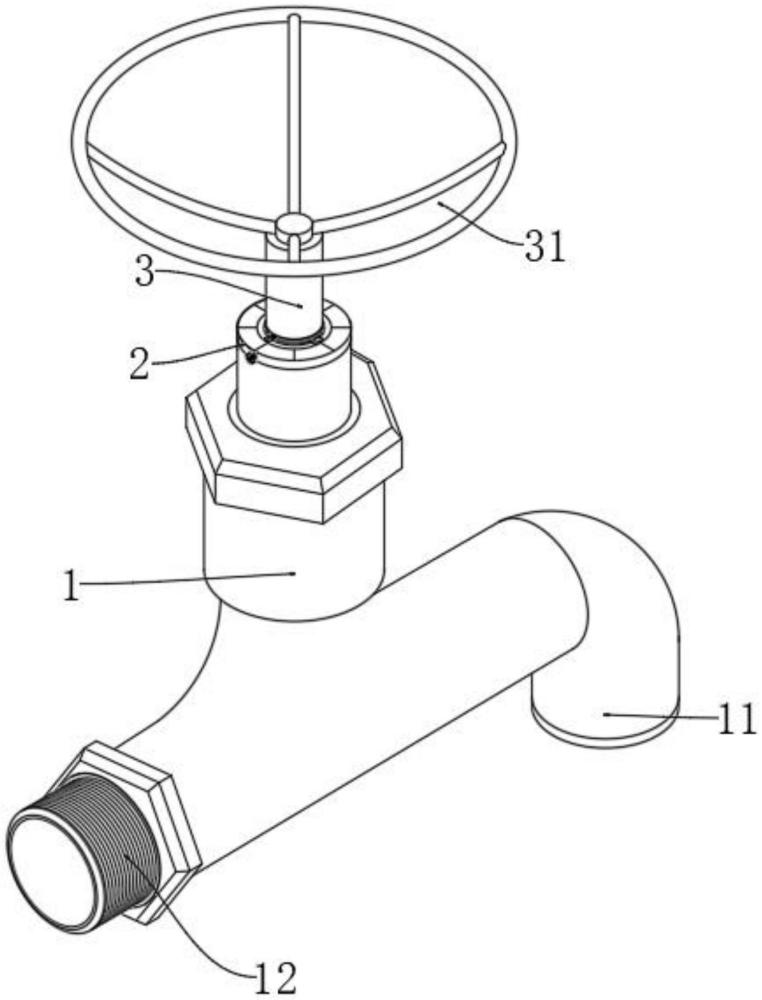

5.根據權利要求1所述的一種可控限流的水龍頭，其特征在于：所述水龍頭主體(1)的一端固定連接有水龍頭輸出端(11)，所述水龍頭主體(1)的另一端固定連接有水龍頭輸入端(12)，所述轉動軸(3)的頂端固定連接有把手(31)。

技術總結
本技術涉及一種可控限流的水龍頭，包括水龍頭主體、刻度盤、轉動軸與指向環，所述轉動軸與水龍頭主體組成水龍頭主體，所述轉動軸位于水龍頭主體的頂端。本技術的可以可控限流的水龍頭具有結構簡單、操作方便、節水效果顯著、適應性強、提示功能完善、成本低廉和安全可靠等優點，能夠滿足不同用戶在日常生活場景中的需求，有利于節約水資源，提高用水效率，操作方便：通過轉動軸、刻度盤、指向環等簡單結構，實現了水流的調節和控制，用戶只需轉動把手即可調節水流量，方便快捷，在使用時可以一次瞬間動作到節水的位置，由此讓每個人用水時都能進行節水。

技術研發人員：劉德湖
受保護的技術使用者：劉德湖
技術研發日：20240625
技術公布日：2025/4/28
