本技術屬于金屬軟管，特別涉及一種便于連接的金屬軟管。

背景技術：

1、在現有的天然氣輸送系統中，金屬軟管作為重要的連接部件，其連接方式直接關系到系統的安全性和穩定性，其中，通過卡箍與供氣管的連接是一種常見的連接方式。

2、然而，工廠、煉油廠、化工廠等場所的燃?xì)廨斔拖到y(tǒng)，由于設備運轉頻繁，長時間的運轉和高頻率的振動會導致卡箍松動，導致原本緊密貼合的管道連接產生縫隙，進而影響到整個天然氣輸送系統的安全性和穩定性。

技術實現思路

1、針對背景技術中提到的問題，本實用新型的目的是提供一種便于連接的金屬軟管，以解決背景技術中的問題。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種便于連接的金屬軟管，包括閥座，所述閥座的一端固定連接有燃?xì)夤夤埽鲩y座的另一端固定連接有連接頭，所述閥座上位于連接頭的一側固定連接有插套，所述閥座的一側轉動連接有閥桿，所述插套的內部插接有燃?xì)鈱?dǎo)氣管，所述燃?xì)鈱?dǎo)氣管的內部?jī)蓚?cè)均滑動連接有壓緊環，所述壓緊環的一側轉動連接有螺桿，所述螺桿螺紋連接在插頭上，所述螺桿遠離壓緊環的一端固定連接有驅動塊，所述驅動塊遠離螺桿的一端固定連接有驅動板，所述驅動板的一端開設有定位孔，所述定位孔的內部插接有定位桿，所述閥座的兩側均固定連接有動力組件，所述動力組件的一端與定位桿的一端固定連接。

4、作為優選技術方案，所述壓緊環的一側固定連接有軸承，所述螺桿的一側與軸承的內圈固定連接。

5、作為優選技術方案，所述壓緊環的一端兩側均固定連接有引導滑桿，所述引導滑桿的一側與插套滑動連接。

6、作為優選技術方案，所述壓緊環遠離螺桿的一端固定連接有第一橡膠墊，所述第一橡膠墊的一側與燃?xì)鈱?dǎo)氣管的一側貼合連接。

7、作為優選技術方案，所述壓緊環上固定連接有對插塊，所述壓緊環上位于對插塊的一側開設有對插孔。

8、作為優選技術方案，所述動力組件包括固定塊，所述固定塊固定連接在閥座的兩側，所述固定塊的內部開設有安裝槽，所述安裝槽的內部固定連接有彈簧，且彈簧設有兩個，所述彈簧的一端固定連接有推板，所述推板的一側滑動連接在安裝槽的內部，所述定位桿的一端與推板的一端固定連接。

9、作為優選技術方案，所述推板遠離彈簧的一端固定連接有第二橡膠墊，所述第二橡膠墊的外表面開設有弧槽。

10、綜上所述，本實用新型主要具有以下有益效果：

11、第一、本實用新型中，將燃?xì)鈱?dǎo)氣管插入到連接頭上，轉動驅動板，驅動板通過驅動塊帶動螺桿轉動，使螺桿帶動壓緊環移動，利用兩個壓緊環將燃?xì)鈱?dǎo)氣管固定在連接頭上，隨后利用動力組件帶動定位桿插入到驅動板的定位孔中，即可使壓緊環穩定壓在燃?xì)鈱?dǎo)氣管上對燃?xì)鈱?dǎo)氣管固定，緊固的連接能夠確保燃?xì)鈱?dǎo)氣管振動時不易松動產生縫隙，有助于管道系統在惡劣環境下保持正常運行，從而大大降低了安全風險；

12、第二、本實用新型中，通過在閥座上固定插套，燃?xì)鈱?dǎo)氣管插入到連接頭上，此時燃?xì)鈱?dǎo)氣管連接處位于插套的內部，能夠?qū)B接處進行保護，防止了外界因素對連接處的潛在損害，確保了連接處的穩固性和持久性。

技術特征：

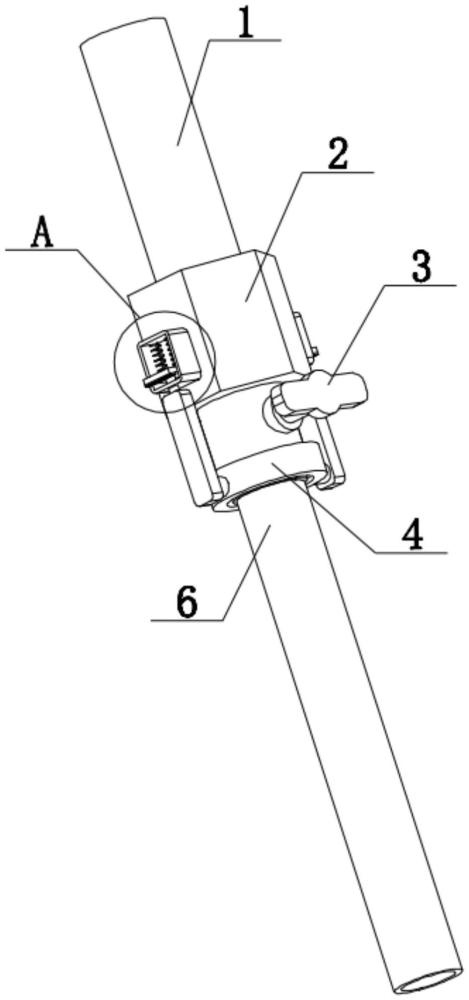

1.一種便于連接的金屬軟管，包括閥座(2)，其特征在于：所述閥座(2)的一端固定連接有燃?xì)夤夤?1)，所述閥座(2)的另一端固定連接有連接頭(5)，所述閥座(2)上位于連接頭(5)的一側固定連接有插套(4)，所述閥座(2)的一側轉動連接有閥桿(3)，所述插套(4)的內部插接有燃?xì)鈱?dǎo)氣管(6)，所述燃?xì)鈱?dǎo)氣管(6)的內部?jī)蓚?cè)均滑動連接有壓緊環(7)，所述壓緊環(7)的一側轉動連接有螺桿(8)，所述螺桿(8)螺紋連接在插頭上，所述螺桿(8)遠離壓緊環(7)的一端固定連接有驅動塊(9)，所述驅動塊(9)遠離螺桿(8)的一端固定連接有驅動板(10)，所述驅動板(10)的一端開設有定位孔(11)，所述定位孔(11)的內部插接有定位桿(12)，所述閥座(2)的兩側均固定連接有動力組件(17)，所述動力組件(17)的一端與定位桿(12)的一端固定連接。

2.根據權利要求1所述的一種便于連接的金屬軟管，其特征在于：所述壓緊環(7)的一側固定連接有軸承(71)，所述螺桿(8)的一側與軸承(71)的內圈固定連接。

3.根據權利要求1所述的一種便于連接的金屬軟管，其特征在于：所述壓緊環(7)的一端兩側均固定連接有引導滑桿(72)，所述引導滑桿(72)的一側與插套(4)滑動連接。

4.根據權利要求1所述的一種便于連接的金屬軟管，其特征在于：所述壓緊環(7)遠離螺桿(8)的一端固定連接有第一橡膠墊(13)，所述第一橡膠墊(13)的一側與燃?xì)鈱?dǎo)氣管(6)的一側貼合連接。

5.根據權利要求1所述的一種便于連接的金屬軟管，其特征在于：所述壓緊環(7)上固定連接有對插塊(14)，所述壓緊環(7)上位于對插塊(14)的一側開設有對插孔(15)。

6.根據權利要求1所述的一種便于連接的金屬軟管，其特征在于：所述動力組件(17)包括固定塊(171)，所述固定塊(171)固定連接在閥座(2)的兩側，所述固定塊(171)的內部開設有安裝槽(172)，所述安裝槽(172)的內部固定連接有彈簧(173)，且彈簧(173)設有兩個，所述彈簧(173)的一端固定連接有推板(174)，所述推板(174)的一側滑動連接在安裝槽(172)的內部，所述定位桿(12)的一端與推板(174)的一端固定連接。

7.根據權利要求6所述的一種便于連接的金屬軟管，其特征在于：所述推板(174)遠離彈簧(173)的一端固定連接有第二橡膠墊(175)，所述第二橡膠墊(175)的外表面開設有弧槽(176)。

技術總結
本技術公開了一種便于連接的金屬軟管，涉及金屬軟管技術領域，包括閥座，所述閥座的一端固定連接有燃?xì)夤夤埽鲩y座的另一端固定連接有連接頭，所述閥座上位于連接頭的一側固定連接有插套，所述閥座的一側轉動連接有閥桿。本技術采用上述結構，將燃?xì)鈱?dǎo)氣管插入到連接頭上，轉動驅動板，驅動板通過驅動塊帶動螺桿轉動，使螺桿帶動壓緊環移動，利用兩個壓緊環將燃?xì)鈱?dǎo)氣管固定在連接頭上，隨后利用動力組件帶動定位桿插入到驅動板的定位孔中，即可使壓緊環穩定壓在燃?xì)鈱?dǎo)氣管上對燃?xì)鈱?dǎo)氣管固定，緊固的連接能夠確保燃?xì)鈱?dǎo)氣管振動時不易松動產生縫隙，有助于管道系統在惡劣環境下保持正常運行，從而大大降低了安全風險。

技術研發人員：張國兵,沈陳,吳旗峰,郭志軍,王進斌,林建俊,張陽
受保護的技術使用者：江蘇大明波紋管有限公司
技術研發日：20240627
技術公布日：2025/4/28
