本技術涉及礦用機械設備，尤其涉及一種用于錐閥式充填泵的鉸鏈和錐閥式充填泵。

背景技術：

1、礦山開采過程中一般使用礦山充填治理開采沉陷，礦山充填方法中一般使用錐閥式充填工業泵，錐閥式充填工業泵可包括基座、吸入閥和壓力閥，吸入閥固定在基座上，壓力閥和吸入閥對孔緊密連接。為了提高錐閥式充填工業泵供料的穩定性，需要頻繁打開壓力閥進行檢修和清理料漿，為了方便吸入閥與壓力閥之間的安裝拆卸，吸入閥與壓力閥之間可使用鉸鏈進行連接。鉸鏈一般包括左右半鉸鏈及銷軸，在右半鉸鏈和銷軸之間一般分別使用銅質滑動軸承進行自潤滑，生產成本較高。

技術實現思路

1、有鑒于此，本實用新型實施方式提供一種用于錐閥式充填泵的鉸鏈和錐閥式充填泵，能夠降低鉸鏈的生產成本。

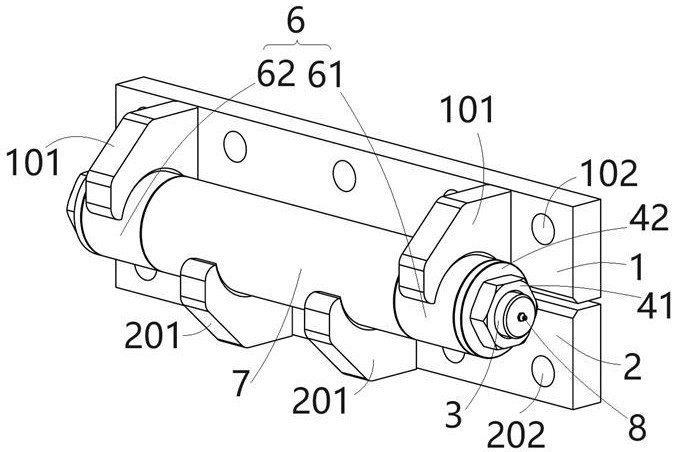

2、第一方面，本實用新型一實施方式提供一種用于錐閥式充填泵的鉸鏈，包括第一連接板、第二連接板和連接銷軸；在所述第一連接板靠近所述第二連接板的一側設有第一連接套管，在所述第二連接板靠近所述第一連接板的一側設有第二連接套管，所述連接銷軸分別與所述第一連接套管和所述第二連接套管轉動連接；其中，所述連接銷軸沿軸向設有油腔，所述連接銷軸的側部設有至少兩個供油槽，所述至少兩個供油槽分別與所述油腔相連通，所述至少兩個供油槽的開口分別設在所述連接銷軸的外側壁上。

3、根據本實用新型的一種具體實現方式，所述連接銷軸的端部設有緊固組件，所述緊固組件與所述第一連接套管和/或所述第二連接套管相抵接。

4、根據本實用新型的一種具體實現方式，所述油腔的端部設有內螺紋，所述內螺紋用于安裝注油杯或者螺塞。

5、根據本實用新型的一種具體實現方式，所述供油槽為垂直于所述第一連接套管或所述第二連接套管的內壁的扇形槽。

6、根據本實用新型的一種具體實現方式，所述至少兩個供油槽沿軸向錯位排布。

7、根據本實用新型的一種具體實現方式，所述供油槽的弧形開口的圓心角為120度~180度。

8、根據本實用新型的一種具體實現方式，所述第一連接套管與所述第二連接套管同軸心設置，所述第一連接套管的端部與所述第二連接套管的端部相對應。

9、根據本實用新型的一種具體實現方式，所述第一連接套管包括第一連接子管和第二連接子管，所述第一連接子管和所述第二連接子管分別設置在所述第一連接板靠近所述第二連接板的一側的兩端，所述第二連接套管設置在所述第二連接板靠近所述第一連接板的一側的中間部分；所述第一連接子管的端部與所述第二連接套管的第一端相對應，所述第二連接子管的端部與所述第二連接套管的第二端相對應。

10、根據本實用新型的一種具體實現方式，所述連接銷軸的長度小于所述第一連接板或所述第二連接板的長度。

11、第二方面，本實用新型一實施方式提供一種錐閥式充填泵，包括吸入閥、壓力閥和鉸鏈，所述鉸鏈為前述任一實現方式所述的鉸鏈；所述鉸鏈的第一連接板與所述吸入閥固定連接，第二連接板與所述壓力閥固定連接。

12、本實用新型實施例提供的用于錐閥式充填泵的鉸鏈和錐閥式充填泵，包括第一連接板、第二連接板和連接銷軸，在第一連接板靠近第二連接板的一側設有第一連接套管，在第二連接板靠近第一連接板的一側設有第二連接套管，連接銷軸分別與第一連接套管和第二連接套管轉動連接，這樣，可允許分別與鉸鏈相連的兩個固體做相對轉動；連接銷軸沿軸向設有油腔，連接銷軸的側部設有至少兩個供油槽，至少兩個供油槽分別與油腔相連通，至少兩個供油槽的開口分別設在連接銷軸的外側壁上，這樣，可通過向油腔中加入潤滑油，使潤滑油從供油槽中流出至連接銷軸的外側壁，對與連接銷軸相連的第一連接套管和/或第二連接套管進行潤滑，而無需在連接銷軸與第一連接套管和第二連接套管之間使用銅質滑動軸承，能夠降低鉸鏈的生產成本。

技術特征：

1.一種用于錐閥式充填泵的鉸鏈，其特征在于，包括第一連接板、第二連接板和連接銷軸；

2.根據權利要求1所述的鉸鏈，其特征在于，所述連接銷軸的端部設有緊固組件，所述緊固組件與所述第一連接套管和/或所述第二連接套管相抵接。

3.根據權利要求1所述的鉸鏈，其特征在于，所述油腔的端部設有內螺紋，所述內螺紋用于安裝注油杯或者螺塞。

4.根據權利要求1所述的鉸鏈，其特征在于，所述供油槽為垂直于所述第一連接套管或所述第二連接套管的內壁的扇形槽。

5.根據權利要求4所述的鉸鏈，其特征在于，所述至少兩個供油槽沿軸向錯位排布。

6.根據權利要求4所述的鉸鏈，其特征在于，所述供油槽的弧形開口的圓心角為120度~180度。

7.根據權利要求1所述的鉸鏈，其特征在于，所述第一連接套管與所述第二連接套管同軸心設置，所述第一連接套管的端部與所述第二連接套管的端部相對應。

8.根據權利要求7所述的鉸鏈，其特征在于，所述第一連接套管包括第一連接子管和第二連接子管，所述第一連接子管和所述第二連接子管分別設置在所述第一連接板靠近所述第二連接板的一側的兩端，所述第二連接套管設置在所述第二連接板靠近所述第一連接板的一側的中間部分；

9.根據權利要求1所述的鉸鏈，其特征在于，所述連接銷軸的長度小于所述第一連接板或所述第二連接板的長度。

10.一種錐閥式充填泵，其特征在于，包括吸入閥、壓力閥和鉸鏈，所述鉸鏈為前述權利要求1-9任一項所述的鉸鏈；

技術總結
本技術的實施方式公開一種用于錐閥式充填泵的鉸鏈和錐閥式充填泵，涉及礦用機械設備技術領域，為解決鉸鏈使用銅質滑動軸承進行自潤滑導致的生產成本較高的問題而發明。所述用于錐閥式充填泵的鉸鏈，包括第一連接板、第二連接板和連接銷軸；在第一連接板靠近第二連接板的一側設有第一連接套管，在第二連接板靠近第一連接板的一側設有第二連接套管，連接銷軸分別與第一連接套管和第二連接套管轉動連接；其中，連接銷軸沿軸向設有油腔，連接銷軸的側部設有至少兩個供油槽，至少兩個供油槽分別與油腔相連通，至少兩個供油槽的開口分別設在連接銷軸的外側壁上。本技術適用于鉸鏈的生產制造。

技術研發人員：張鵬飛,李富興,王光偉,周鑫,王偉,陶平,楊潤
受保護的技術使用者：飛翼股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
