本發明涉及一種用于容器及其容器組件的控制閥，更具體地說，涉及一種控制閥及其容器組件，能夠利用操作件在不同狀態之間切換。

背景技術：

1、閥門是真空系統或加壓系統中的重要部件，用于促使或限制真空系統或加壓系統中容器的內部氣壓與外部氣壓的平衡，例如硬盒或軟袋。然而，傳統的閥門并不容易使用。因而需要改進。

技術實現思路

1、本發明的目的在于提供一種控制閥，能夠通過操作件以及相關容器組件在不同狀態之間切換，以解決上述問題。

2、為了實現上述目的，本發明公開了一種適用于容器的控制閥。所述控制閥包括閥件和操作件。所述閥件安裝在所述容器上且能夠發生彈性變形。所述操作件能夠在第一位置和第二位置之間進行旋轉切換。當所述操作件從所述第一位置移到所述第二位置時，所述閥件發生由所述操作件導致的彈性變形，使得所述閥件的至少一部分與所述容器分離。

3、根據本發明的一個實施例，所述閥件包括抵接部和蓋合部。所述抵接部與所述容器的第一側面抵接。所述蓋合部與所述抵接部相接，且發生由所述容器的第二側面和所述操作件中的至少一個導致的彈性變形。

4、根據本發明的一個實施例，當所述操作件位于所述第一位置時，所述蓋合部沒有發生由所述操作件而導致的彈性變形；當所述操作件位于所述第二位置時，所述蓋合部發生由所述操作件而導致的彈性變形，使其至少一部分與所述容器的第二側面分離。

5、根據本發明的一個實施例，當所述操作件位于所述第一位置時，所述蓋合部貼合到所述容器的第二側面并因所述容器的第二側面而發生彈性變形。

6、根據本發明的一個實施例，所述操作件樞接到所述閥件或所述容器的其中一個。

7、根據本發明的一個實施例，所述操作件包括至少一個旋轉部和至少一個驅動部。所述至少一個旋轉部樞接到所述閥件或所述容器的其中一個。所述至少一個驅動部從所述至少一個旋轉部突出，當所述操作部從所述第一位置移到所述第二位置時，與所述閥件或所述容器的其中一個抵接。

8、根據本發明的一個實施例，所述至少一個驅動部具有凸輪形狀。當所述操作件位于所述第一位置時，所述至少一個驅動部不與所述閥件或所述容器的其中一個抵接。當所述操作件位于所述第二位置時，所述至少一個驅動部與所述閥件或所述容器的其中一個抵接。

9、根據本發明的一個實施例，所述操作件還包括操作部，其連接到所述至少一個旋轉部，并且設置為驅動所述至少一個旋轉部轉動，以將所述操作件在所述第一位置和所述第二位置之間切換。

10、根據本發明的一個實施例，所述至少一個旋轉部樞接到所述閥件的蓋合部或所述容器的閥座的其中之一的通孔結構或軸狀結構上。

11、根據本發明的一個實施例，當所述操作件位于所述第二位置時，所述閥件與所述容器之間形成連接通道，以使得氣流經過所述連接通道時產生可聽見的聲音。

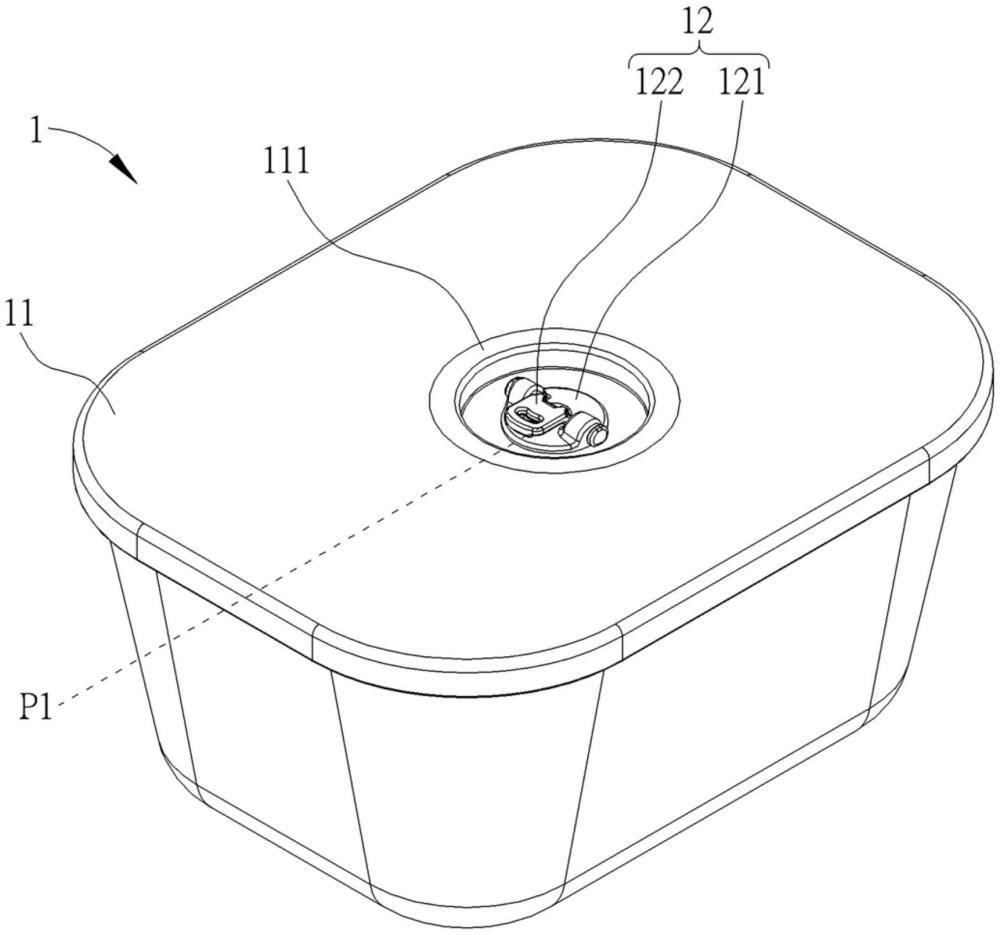

12、為了實現上述目的，本發明公開了一種容器組件。所述容器組件包括容器和控制閥。所述控制閥包括閥件和操作件。所述閥件安裝在所述容器上且能夠發生彈性變形。所述操作件能夠在第一位置和第二位置之間進行旋轉切換。當所述操作件從所述第一位置移到所述第二位置時，所述閥件發生由所述操作件導致的彈性變形，使得所述閥件的至少一部分與所述容器分離。

13、根據本發明的一個實施例，所述閥件包括抵接部和蓋合部。所述抵接部與所述容器的第一側面抵接；所述蓋合部與所述抵接部連接，能夠發生由所述容器的第二側面或所述操作件中的至少一個導致的彈性變形。

14、根據本發明的一個實施例，當所述操作件位于所述第一位置時，所述蓋合部不發生由所述操作件導致的彈性變形；當所述操作件位于所述第二位置時，所述蓋合部發生由所述操作件導致的彈性變形，使其至少一部分與所述容器的第二側面分離。

15、根據本發明的一個實施例，當所述操作件位于所述第一位置時，所述蓋合部貼合到所述容器的第二側面并因所述容器的第二側面而發生彈性變形。

16、根據本發明的一個實施例，所述操作件樞接到所述閥件或所述容器的其中一個。

17、根據本發明的一個實施例，所述操作件包括至少一個旋轉部和至少一個驅動部。所述至少一個旋轉部樞接到所述閥件或所述容器的其中一個。所述至少一個驅動部從所述至少一個旋轉部突出，當所述操作部從所述第一位置移到所述第二位置時，與所述閥件或所述容器的其中一個抵接。

18、根據本發明的一個實施例，所述至少一個驅動部具有凸輪形狀。當所述操作件位于所述第一位置時，所述至少一個驅動部不與所述閥件或所述容器的其中一個抵接；當所述操作件位于所述第二位置時，所述至少一個驅動部與所述閥件或所述容器的其中一個抵接。

19、根據本發明的一個實施例，所述操作件還包括操作部，其連接到所述至少一個旋轉部，并且設置為驅動所述至少一個旋轉部轉動，以將所述操作件在所述第一位置和所述第二位置之間切換。

20、根據本發明的一個實施例，所述至少一個旋轉部樞接到所述閥件的蓋合部或所述容器的閥座的其中之一的通孔結構或軸狀結構上。

21、根據本發明的一個實施例，當所述操作件位于所述第二位置時，所述閥件與所述容器之間形成連接通道，以使得氣流經過所述連接通道時產生可聽見的聲音。

22、總之，本發明的控制閥可以通過將所述操作件移到不同位置來切換不同狀態，以促使或限制所述容器的內部氣壓和外部氣壓的平衡。因此，本發明具有操作簡便的特點。此外，例如，當所述操作件位于所述第二位置時，所述氣流經過所述閥件與所述容器之間形成的連接通道時產生可聽見的聲音，直至所述容器內部氣壓與所述外部氣壓達到平衡。因此，用戶很容易通過所述聽見的聲音來識別所述容器內部氣壓與所述外部氣壓是否達到平衡。

23、通過在閱讀本發明以下優選實施例所示的詳細說明和附圖后，本領域普通技術人員將更好地理解本發明。

技術特征：

1.一種用于容器的控制閥，所述控制閥包括：

2.根據權利要求1所述的控制閥，其特征在于，所述閥件包括：

3.根據權利要求2所述的閥件，其特征在于：當所述操作件位于所述第一位置時，所述蓋合部沒有發生由所述操作件而導致的彈性變形；當所述操作件位于所述第二位置時，所述蓋合部發生由所述操作件而導致的彈性變形，使其至少一部分與所述容器的第二側面分離。

4.根據權利要求2所述的控制閥，其特征在于：當所述操作件位于所述第一位置時，所述蓋合部貼合到所述容器的第二側面并因所述第二側面而發生彈性變形。

5.根據權利要求1的控制閥，其特征在于：所述操作件樞接到所述閥件或所述容器的其中一個。

6.根據權利要求5所述的控制閥，其特征在于，所述操作件包括：

7.根據權利要求6所述的控制閥，其特征在于：所述至少一個驅動部具有凸輪形狀，當所述操作件位于所述第一位置時，所述至少一個驅動部不與所述閥件或所述容器的其中一個抵接；當所述操作件位于所述第二位置時，所述至少一個驅動部與所述閥件或所述容器的其中一個抵接。

8.根據權利要求6所述的控制閥，其特征在于，所述操作件還包括：

9.根據權利要求6所述的控制閥，其特征在于：所述至少一個旋轉部樞接到所述閥件的蓋合部或所述容器的閥座的其中之一的通孔結構或軸狀結構上。

10.根據權利要求1所述的控制閥，其特征在于：當所述操作件位于所述第二位置時，所述閥件與所述容器之間形成連接通道，以使得氣流經過所述連接通道時產生可聽見的聲音。

11.一種容器組件包括：

12.根據權利要求11所述的容器組件，其特征在于，所述閥件包括：

13.根據權利要求12所述的容器組件，其特征在于：當所述操作件位于所述第一位置時，所述蓋合部不發生由所述操作件導致的彈性變形；當所述操作件位于所述第二位置時，所述蓋合部發生由所述操作件導致的彈性變形，使其至少一部分與所述容器的第二側面分離。

14.根據權利要求12所述的容器組件，其特征在于：當所述操作件位于所述第一位置時，所述蓋合部貼合到所述容器的第二側面并因所述容器的第二側面而發生彈性變形。

15.根據權利要求11所述的容器組件，其特征在于：所述操作件樞接到所述閥件或所述容器的其中一個。

16.根據權利要求15所述的容器組件，其特征在于，所述操作件包括：

17.根據權利要求16所述容器組件，其特征在于：所述至少一個驅動部具有凸輪形狀，當所述操作件位于所述第一位置時，所述至少一個驅動部不與所述閥件或所述容器的其中一個抵接；當所述操作件位于所述第二位置時，所述至少一個驅動部與所述閥件或所述容器的其中一個抵接。

18.根據權利要求16所述的容器組件，其特征在于，所述操作件還包括：

19.根據權利要求16所述的容器組件，其特征在于：所述至少一個旋轉部樞接到所述閥件的蓋合部或所述容器的閥座的其中之一的通孔結構或軸狀結構上。

20.根據權利要求11所述的容器組件，其特征在于：當所述操作件位于所述第二位置時，所述閥件與所述容器之間形成連接通道，以使得氣流經過所述連接通道時產生可聽見的聲音。

技術總結
本發明提供一種適用于容器的控制閥，包括閥件和操作件。所述閥件安裝在所述容器上并且可發生彈性變形。所述操作件能夠在第一位置和第二位置之間旋轉切換。當所述操作件從所述第一位置移到所述第二位置時，所述閥件發生由所述操作件而導致的彈性變形，使得所述閥件至少一部分與容所述器分離。此外，本發明還提供了一種相關的容器組件。

技術研發人員：楊士圣,楊志偉,阿里·卡利法
受保護的技術使用者：立兆股份有限公司
技術研發日：
技術公布日：2025/4/28
