本技術涉及攝像頭，具體為一種便于安裝的汽車監管攝像頭。

背景技術：

1、攝像頭又稱為電腦相機，被廣泛的運用于視頻會議，遠程醫療及實時監控等方面,由鏡頭、圖像傳感器和電源組成,可分為數字?jǐn)z像頭和模擬攝像頭兩大類,一般具有視頻攝像、傳播和靜態圖像捕捉等基本功能，它是借由鏡頭采集圖像后，由攝像頭內的感光組件電路及控制組件對圖像進行處理并轉換成電腦所能識別的數字信號，然后借由并行端口或usb連接輸入到電腦后由軟件再進行圖像；

2、現在大多數車輛都會在車內安裝攝像頭對車內進行拍攝，但是現有的大多數在車內部安裝的攝像頭都是直接將攝像頭固定連接在車內，所安裝的底板與攝像頭為一體，當攝像頭長久使用或行車途中產生的顛簸對其造成損傷時，便需要拆下攝像頭進行維修或更換，這樣直接將攝像頭固定在車內，便不利于對攝像頭進行拆卸，需要將攝像頭整個進行拆卸，在進行安裝時，也會較為繁瑣。

技術實現思路

1、本實用新型的目的在于提供一種便于安裝的汽車監管攝像頭，具有拆裝方便，操作簡單，省時省力，便于后續檢修工作進行的特點。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于安裝的汽車監管攝像頭，包括支架和安裝于支架內側的攝像頭，所述攝像頭的上方設置有安裝板，所述安裝板和攝像頭之間設置有卡扣板，所述卡扣板的下端面可拆卸連接有安裝筒，所述安裝筒的內部通過銷軸活動連接有兩個活動柱，兩個所述活動柱的頂端均延伸至安裝筒的上方且固定連接有卡接頭，所述安裝筒的內部下方設置有推塊，所述安裝筒的底端貫穿螺紋連接有螺桿，所述螺桿的底端固定連接有螺母，所述螺桿的頂端與推塊轉動連接。

3、為了使兩個卡接頭相互靠近，作為本實用新型的一種便于安裝的汽車監管攝像頭優選的，所述安裝筒的內壁左右兩側和兩個活動柱之間均固定連接有彈簧。

4、為了便于卡接固定安裝筒，作為本實用新型的一種便于安裝的汽車監管攝像頭優選的，所述卡扣板的外壁貫穿開設有卡扣槽。

5、為了便于卡扣板和安裝板連接，作為本實用新型的一種便于安裝的汽車監管攝像頭優選的，所述卡扣板和安裝板之間固定連接有連接筒。

6、為了對推塊限位，作為本實用新型的一種便于安裝的汽車監管攝像頭優選的，所述安裝筒的內壁左右兩側均開設有滑槽，兩個所述滑槽的外壁均滑動連接有滑塊，兩個所述滑塊和推塊之間均固定連接有連桿。

7、為了方便擠壓兩個活動柱，作為本實用新型的一種便于安裝的汽車監管攝像頭優選的，所述推塊為圓臺狀結構且直徑小的一端位于兩個活動柱之間。

8、為了便于粘貼固定安裝板，作為本實用新型的一種便于安裝的汽車監管攝像頭優選的，所述安裝板的上端面固定連接有雙面膠。

9、與現有技術相比，本實用新型的有益效果如下：

10、攝像頭在安裝時，只需將安裝板通過雙面膠粘貼固定在車輛內部，而需要對攝像頭進行檢修維護時，無需反復對安裝板拆裝，通過螺母擰動螺桿轉動，螺桿轉動的同時向下拉動推塊，推塊逐漸脫離兩個活動柱，此時在兩個彈簧的彈力作用下，使兩個活動柱均與銷軸為中心活動，從而使兩個卡接頭互相靠近，此時卡接頭和卡扣槽脫離，解除卡接，便可輕松將安裝筒拆下，從而連帶下方的攝像頭拆卸，拆卸方便，操作簡單，省時省力，便于后續檢修工作進行。

技術特征：

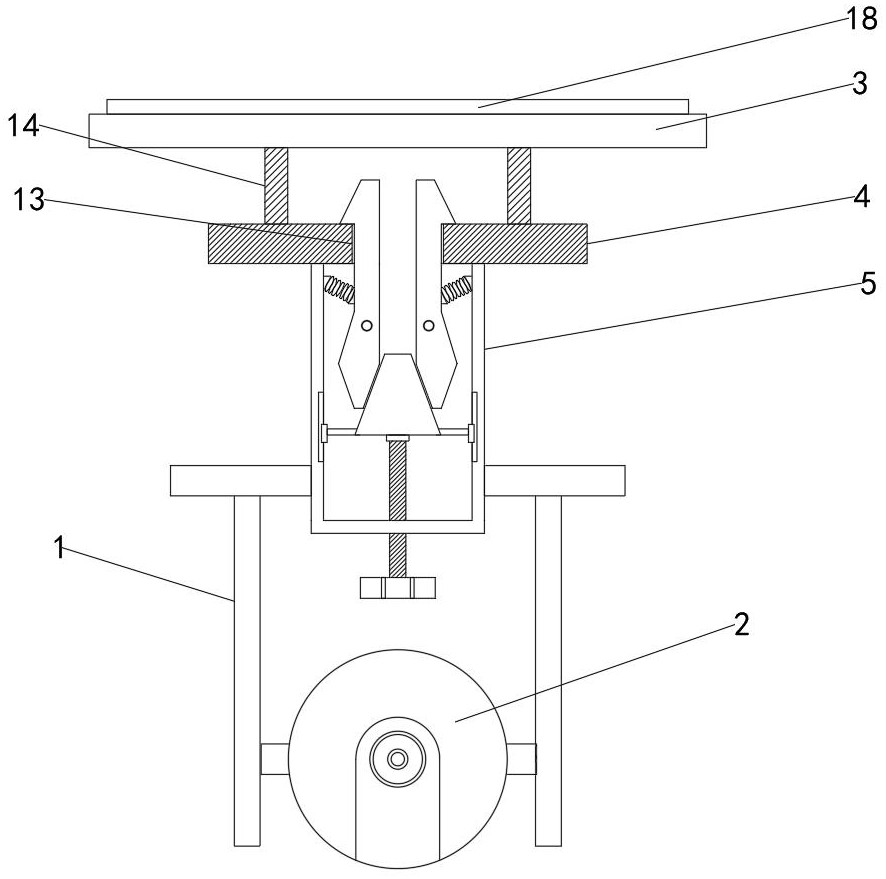

1.一種便于安裝的汽車監管攝像頭，包括支架（1）和安裝于支架（1）內側的攝像頭（2），其特征在于：所述攝像頭（2）的上方設置有安裝板（3），所述安裝板（3）和攝像頭（2）之間設置有卡扣板（4），所述卡扣板（4）的下端面可拆卸連接有安裝筒（5），所述安裝筒（5）的內部通過銷軸（6）活動連接有兩個活動柱（7），兩個所述活動柱（7）的頂端均延伸至安裝筒（5）的上方且固定連接有卡接頭（8），所述安裝筒（5）的內部下方設置有推塊（9），所述安裝筒（5）的底端貫穿螺紋連接有螺桿（10），所述螺桿（10）的底端固定連接有螺母（11），所述螺桿（10）的頂端與推塊（9）轉動連接。

2.根據權利要求1所述的一種便于安裝的汽車監管攝像頭，其特征在于：所述安裝筒（5）的內壁左右兩側和兩個活動柱（7）之間均固定連接有彈簧（12）。

3.根據權利要求1所述的一種便于安裝的汽車監管攝像頭，其特征在于：所述卡扣板（4）的外壁貫穿開設有卡扣槽（13）。

4.根據權利要求1所述的一種便于安裝的汽車監管攝像頭，其特征在于：所述卡扣板（4）和安裝板（3）之間固定連接有連接筒（14）。

5.根據權利要求1所述的一種便于安裝的汽車監管攝像頭，其特征在于：所述安裝筒（5）的內壁左右兩側均開設有滑槽（15），兩個所述滑槽（15）的外壁均滑動連接有滑塊（16），兩個所述滑塊（16）和推塊（9）之間均固定連接有連桿（17）。

6.根據權利要求1所述的一種便于安裝的汽車監管攝像頭，其特征在于：所述推塊（9）為圓臺狀結構且直徑小的一端位于兩個活動柱（7）之間。

7.根據權利要求1所述的一種便于安裝的汽車監管攝像頭，其特征在于：所述安裝板（3）的上端面固定連接有雙面膠（18）。

技術總結
本技術涉及攝像頭技術領域，具體為一種便于安裝的汽車監管攝像頭，包括支架和安裝于支架內側的攝像頭，所述攝像頭的上方設置有安裝板，所述安裝板和攝像頭之間設置有卡扣板，所述卡扣板的下端面可拆卸連接有安裝筒，所述安裝筒的內部通過銷軸活動連接有兩個活動柱，需要對攝像頭進行檢修維護時，無需反復對安裝板拆裝，通過螺母擰動螺桿轉動，螺桿轉動的同時向下拉動推塊，推塊逐漸脫離兩個活動柱，此時在兩個彈簧的彈力作用下，使兩個活動柱均與銷軸為中心活動，從而使兩個卡接頭互相靠近，此時卡接頭和卡扣槽脫離，解除卡接，便可輕松將安裝筒拆下，從而連帶下方的攝像頭拆卸，拆卸方便，操作簡單，省時省力，便于后續檢修工作進行。

技術研發人員：曹彥玙,侯金泉,徐文琛,魏鵬飛,吳珊珊,張寧平,李文強,席正庭,曹國勇,伏蕓
受保護的技術使用者：甘肅新陸港科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
