本發明屬于涂料，具體涉及一種水性半透涂料及其制備方法。

背景技術：

1、水性半透涂料是一種以水為溶劑或分散介質的涂料產品，在木器、家具等行業應用廣泛。水性半透涂料介于全透明清漆和實色漆之間，涂裝后能部分透出木材原本的紋理和質感，同時又賦予木材一定的顏色和保護性能。其原理是通過特殊的成膜物質和顏料配方設計，使涂料既能在木材表面形成一層保護膜，又不會完全遮蓋木材的天然紋理，就像在木材表面覆蓋了一層薄紗，遠看有實色的簡約現代美，近看有木材紋理的自然美，真正實現了“見木不見漆”薄而不腫、透而不渾。水性半透涂料具有環保性、耐水性耐久性、施工便捷等較多優點。根據涂裝工藝進行分類，包括噴涂半透涂料、刷涂半透涂料和擦涂半透涂料。傳統的水性半透涂料存在半透著色效果差，無法較好地展現木材紋理的朦朧美，且在高濕的環境下易出現發霉、變色的情況。

2、因此，亟需提供一種半透著色效果好，在高濕的環境下不易出現發霉、變色的水性半透涂料。

技術實現思路

1、本發明旨在至少解決上述現有技術中存在的技術問題之一。為此，本發明提出一種水性半透涂料及其制備方法。本發明提供的水性半透涂料，其半透著色效果好，在高濕的環境下不易出現發霉、變色。

2、本發明提供了一種水性半透涂料。

3、具體地，一種水性半透涂料，按重量份計，包括：40-55份水性改性自交聯型丙烯酸樹脂、水性氟碳樹脂10-20份、15-30份去離子水、2-12份成膜助劑、0.5-2份抗菌劑和3-8份水性納米透明色漿；

4、所述成膜劑包括醇醚類化合物、丙二醇苯醚和二丙二醇甲醚醋酸酯。

5、在本發明的一些實施例中，所述醇醚類化合物與所述丙二醇苯醚、所述二丙二醇甲醚醋酸酯的質量比為（3-7）：（1-2）：1；優選地，所述醇醚類化合物與所述丙二醇苯醚、所述二丙二醇甲醚醋酸酯的質量比為（3-5）：（1-2）：1。

6、在本發明的一些實施例中，所述醇醚類化合物包括二丙二醇甲醚、丙二醇丁醚、二丙二醇丁醚、二乙二醇丁醚中的至少一種。

7、在本發明的一些實施例中，所述水性半透涂料，按重量份計，包括：45-50份水性改性自交聯型丙烯酸樹脂、水性氟碳樹脂15-20份、20-25份去離子水、4-10份成膜助劑、0.5-1.5份抗菌劑和5-7份水性納米透明色漿。

8、在本發明的一些實施例中，所述水性改性自交聯型丙烯酸樹脂為展辰新材公司的水性改性自交聯型丙烯酸樹脂s7509。

9、在本發明的一些實施例中，所述抗菌劑包括銀離子抗菌劑和抗菌抗病毒增效劑。優選地，所述銀離子抗菌劑與所述抗菌抗病毒增效劑的質量比為（0.5-1）：1。

10、在本發明的一些實施例中，所述銀離子抗菌劑為銀離子抗菌劑dm830。

11、在本發明的一些實施例中，所述抗菌抗病毒增效劑為抗菌抗病毒增效劑sp-40。

12、在本發明的一些實施例中，所述水性納米透明色漿為b153-ws水性納米透明清藍色漿、bk07-ws水性納米透明黑色漿、r254-ws水性納米透明艷紅色漿、w006-ws水性納米透明白色漿、y083-ws水性納米透明黃色漿中的至少一種。

13、在本發明的一些實施例中，所述水性半透涂料還包括0.05-0.3份消泡劑、0.1-0.8份潤濕劑、0.3-1份增稠劑；進一步優選地，所述水性半透涂料還包括0.1-0.2份消泡劑、0.2-0.6份潤濕劑、0.5-1份增稠劑。

14、在本發明的一些實施例中，所述消泡劑包括byk024、tego?810、tego?822中的至少一種。

15、在本發明的一些實施例中，所述潤濕劑包括byk349、tego270、tego4100中的至少一種。

16、在本發明的一些實施例中，所述增稠劑為締合型聚氨酯增稠劑，如明凌pur40、pur44，羅門哈斯rm-8w、rm-2050，海明斯德謙299中的一種及任意組合。

17、本發明還提供了一種水性半透涂料的制備方法。

18、具體地，一種水性半透涂料的制備方法，包括如下步驟：

19、將各組分混合，分散，制得水性半透涂料。

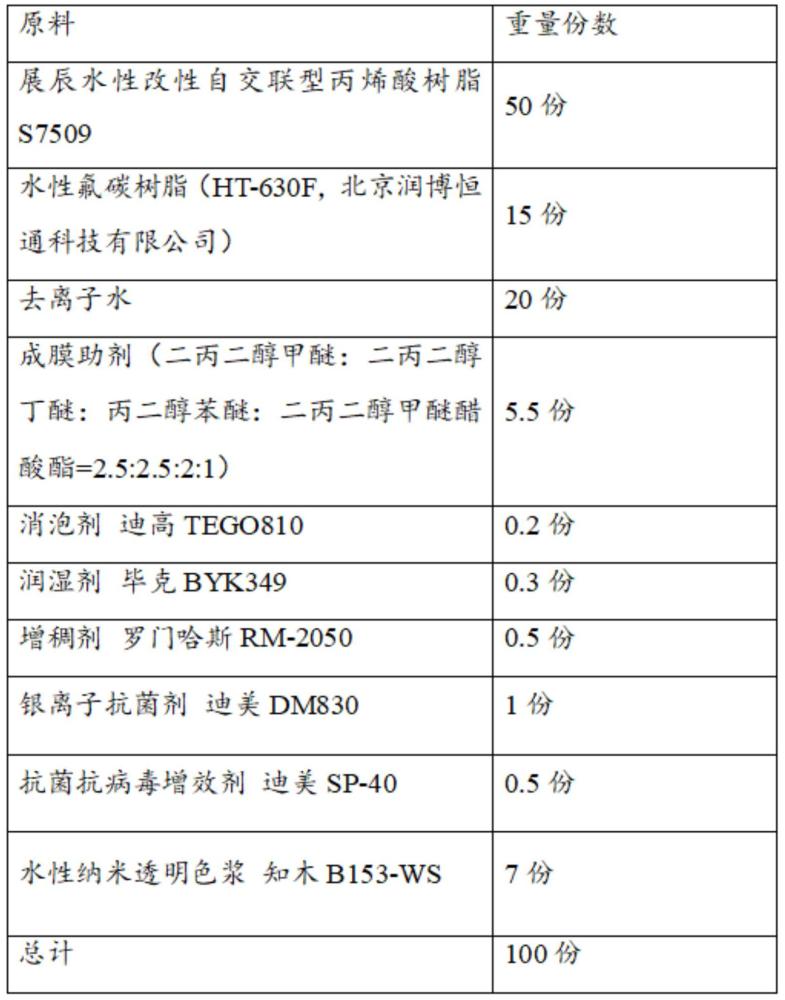

20、相比現有技術，本發明的有益效果在于：

21、（1）本發明首先選用水性改性自交聯型丙烯酸樹脂與水性氟碳樹脂配合使用，兩種樹脂以一定比例加入后，其相容性良好、機械穩定性強，與水性透明色漿可以以任何比例互溶且存儲穩定性優異。本發明所用改性自交聯丙烯酸樹脂，在成膜時聚合物鏈之間能自行交聯成網狀結構的丙烯酸樹脂，可以明顯改善機械強度（尤其是展辰公司開發的水性改性自交聯型丙烯酸樹脂，采用了大量的交聯基團或交聯體系，當丙烯酸樹脂干燥成膜時，通過交聯基團之間的反應，生成具有網絡結構的聚合物，從而改變丙烯酸樹脂熱粘冷脆機械穩定性差的特點）；搭配適量的水性氟碳樹脂，能夠顯著提高涂料的著色力和耐候性。再者，研究發現選用醇醚類化合物、丙二醇苯醚和二丙二醇甲醚醋酸酯作為成膜助劑，能夠有效提高水性改性自交聯型丙烯酸樹脂與水性氟碳樹脂的成膜質量，提高涂層的致密性和均勻性，呈現出更為優異的著色力和半透明效果。而本發明所選用的水性納米透明色漿，其粒徑細、透明性好、顏色鮮艷、易分散、穩定性佳，以及與染料相比牢度性能優異。該色漿粒徑細，這種細小的粒徑有助于提高色漿的著色強度和色光表現。該色漿透明性好、顏色鮮艷，可使得水性納米半透色漿能夠為產品提供清晰且亮麗的外觀。該色漿穩定性佳，保證了其在存儲和使用過程中的顏色和性能不會發生顯著變化。該色漿牢度性能優異，與染料相比，能夠提供更持久和穩定的顏色表現。此外，本發明采用了銀離子抗菌劑復配抗菌抗病毒增效劑，兩者協同增效，既能有效避免木材發霉，又具有安全性高、耐熱性好、化學穩定性的優點。

22、（2）本發明提供的水性半透涂料，其半透著色效果好，在高濕的環境下不易出現發霉、變色。

技術特征：

1.一種水性半透涂料，其特征在于，按重量份計，包括：40-55份水性改性自交聯型丙烯酸樹脂、水性氟碳樹脂10-20份、15-30份去離子水、2-12份成膜助劑、0.5-2份抗菌劑和3-8份水性納米透明色漿；

2.根據權利要求1所述的水性半透涂料，其特征在于，所述醇醚類化合物與所述丙二醇苯醚、所述二丙二醇甲醚醋酸酯的質量比為（3-7）：（1-2）：1。

3.根據權利要求1或2所述的水性半透涂料，其特征在于，所述醇醚類化合物包括二丙二醇甲醚、丙二醇丁醚、二丙二醇丁醚、二乙二醇丁醚中的至少一種。

4.根據權利要求1或2所述的水性半透涂料，其特征在于，所述水性半透涂料，按重量份計，包括：45-50份水性改性自交聯型丙烯酸樹脂、水性氟碳樹脂15-20份、20-25份去離子水、4-10份成膜助劑、0.5-1.5份抗菌劑和5-7份水性納米透明色漿。

5.根據權利要求1或2所述的水性半透涂料，其特征在于，所述水性改性自交聯型丙烯酸樹脂為水性改性自交聯型丙烯酸樹脂s7509。

6.根據權利要求1或2所述的水性半透涂料，其特征在于，所述抗菌劑包括銀離子抗菌劑和抗菌抗病毒增效劑。

7.根據權利要求6所述的水性半透涂料，其特征在于，所述銀離子抗菌劑為銀離子抗菌劑dm830；所述抗菌抗病毒增效劑為抗菌抗病毒增效劑sp-40。

8.根據權利要求1或2所述的水性半透涂料，其特征在于，所述水性半透涂料還包括0.05-0.3份消泡劑、0.1-0.8份潤濕劑和0.3-1份增稠劑。

9.根據權利要求8所述的水性半透涂料，其特征在于，所述增稠劑為締合型聚氨酯增稠劑。

10.權利要求1-9中任一項所述的水性半透涂料的制備方法，其特征在于，包括如下步驟：將各組分混合，分散，制得水性半透涂料。

技術總結
本發明屬于涂料技術領域，公開了一種水性半透涂料及其制備方法。該水性半透涂料，按重量份計，包括：40?55份水性改性自交聯型丙烯酸樹脂、水性氟碳樹脂10?20份、15?30份去離子水、2?12份成膜助劑、0.5?2份抗菌劑和3?8份水性納米透明色漿；成膜劑包括醇醚類化合物、丙二醇苯醚和二丙二醇甲醚醋酸酯。本發明提供的水性半透涂料，其半透著色效果好，在高濕的環境下不易出現發霉、變色。

技術研發人員：張鵬,陳壽生
受保護的技術使用者：珠海展辰新材料股份有限公司
技術研發日：
技術公布日：2025/4/28
