本技術涉及閥門，尤其涉及一種具有報警機構的閥門。

背景技術：

1、在工業生產和日常生活中，閥門是一種用來控制液體或氣體流動的重要設備。它們通常被用于管道系統中，以控制流體的壓力、流速和流量。閥門在連接管道時通過法蘭盤配合螺栓進行連接，然而，由于管道系統的復雜性和長期使用，閥門與管道連接位置的密封性能可能會出現問題，導致漏水的情況發生，這不僅會造成資源浪費，還可能引起環境污染和安全隱患；

2、現有技術中的閥門在使用時，由于長時間使用或法蘭盤之間連接存在密封不嚴時，能導致流體泄漏，對于法蘭盤連接處的泄漏檢測，巡檢費時費力，而且難以做到實時監測，雖然有些設備采用壓力傳感器來檢測泄漏，但是這種方式需要在管道中施加一定的壓力，增加了使用的復雜性和成本，此外，一些設備采用聲音傳感器來檢測泄漏，但是這種方法容易受到環境噪聲的干擾，可靠性較低，因此提出一種具有報警機構的閥門，以克服上述缺陷。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的不便于檢測報警的缺點，而提出的一種具有報警機構的閥門。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種具有報警機構的閥門，包括閥門本體和管道，閥門本體的兩端與管道的一端上均安裝有法蘭盤，兩個法蘭盤上分別套設有第一導流套和第二導流套，第一導流套的一側面安裝有限位環，第一導流套與第二導流套和兩個法蘭盤的連接處均安裝有第二密封圈，第一導流套與第二導流套的兩側面均安裝有墊片，第一導流套與第二導流套的底部豎直連接有連接管，連接管的頂端固定套接有限位塊，連接管的底部設置有水流量傳感器。

4、優選的，閥門本體的一側安裝有控制箱，控制箱內安裝有警報器和控制面板。

5、優選的，水流量傳感器與警報器和控制面板電性連接，法蘭盤與閥門本體的連接處安裝有第一密封圈。

6、優選的，兩個法蘭盤之間螺紋連接有螺栓，螺栓連接在兩個墊片的兩側。

7、優選的，第二導流套的一側開設有限位槽，限位環連接在限位槽內。

8、優選的，第一導流套與第二導流套的內部均開設有導流槽，連接管豎直連接在導流槽的底部。

9、本實用新型具有以下有益效果：

10、1、在連接管與水流量傳感器的配合作用下，將第一導流套與第二導流套分別套設在兩個法蘭盤上，在使用的過程中，若法蘭盤連接處發生漏液，經過導流槽導流至底部從連接管中流出，此時水流量傳感器即可檢測水流量并將信號傳遞到控制面板處理，并啟動警報器警報，進而能對閥門連接處進行漏液檢測并警報，實時監測法蘭連接處是否存在泄漏，避免了人工巡檢的費時費力和難以實時監測的缺陷，具有較高的可靠性，不易受到環境噪聲的干擾，能夠長期穩定地工作；

11、2、在限位環與第一導流套的配合作用下，安裝第一導流套和第二導流套時將連接管安裝至第一導流套與第二導流套的底部位置通過限位塊限位，螺栓通過擠壓墊片使第一導流套與第二導流套連接處完全密封，并配合第二密封圈對第一導流套與第二導流套和兩個法蘭盤的連接處進行密封，進而完成對第一導流套和第二導流套的安裝，操作簡單使用便捷，對導流套安裝較為方便，進而便于對本裝置的維修與更換，增加了本裝置的實用性。

技術特征：

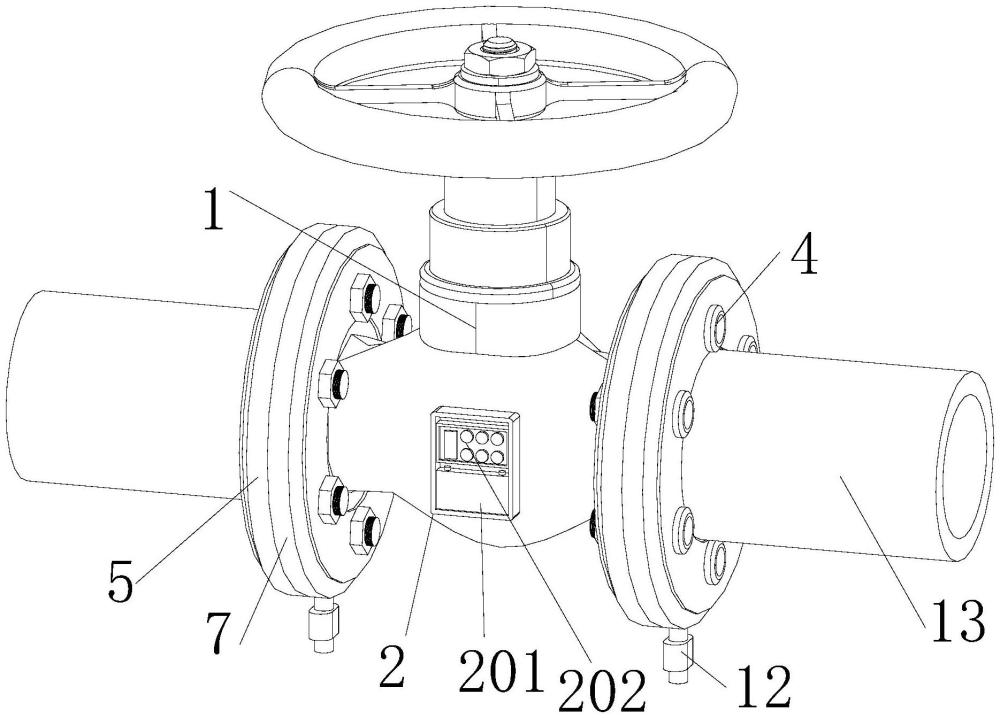

1.一種具有報警機構的閥門，包括閥門本體(1)和管道(13)，其特征在于：所述閥門本體(1)的兩端與管道(13)的一端上均安裝有法蘭盤(3)，兩個所述法蘭盤(3)上分別套設有第一導流套(5)和第二導流套(7)，所述第一導流套(5)的一側面安裝有限位環(6)，所述第一導流套(5)與第二導流套(7)和兩個法蘭盤(3)的連接處均安裝有第二密封圈(8)，所述第一導流套(5)與第二導流套(7)的兩側面均安裝有墊片(9)，所述第一導流套(5)與第二導流套(7)的底部豎直連接有連接管(10)，所述連接管(10)的頂端固定套接有限位塊(11)，所述連接管(10)的底部設置有水流量傳感器(12)。

2.根據權利要求1所述的一種具有報警機構的閥門，其特征在于：所述閥門本體(1)的一側安裝有控制箱(2)，所述控制箱(2)內安裝有警報器(201)和控制面板(202)。

3.根據權利要求1所述的一種具有報警機構的閥門，其特征在于：所述水流量傳感器(12)與警報器(201)和控制面板(202)電性連接，所述法蘭盤(3)與閥門本體(1)的連接處安裝有第一密封圈(301)。

4.根據權利要求1所述的一種具有報警機構的閥門，其特征在于：兩個所述法蘭盤(3)之間螺紋連接有螺栓(4)，所述螺栓(4)連接在兩個墊片(9)的兩側。

5.根據權利要求1所述的一種具有報警機構的閥門，其特征在于：所述第二導流套(7)的一側開設有限位槽(701)，所述限位環(6)連接在限位槽(701)內。

6.根據權利要求1所述的一種具有報警機構的閥門，其特征在于：所述第一導流套(5)與第二導流套(7)的內部均開設有導流槽，所述連接管(10)豎直連接在導流槽的底部。

技術總結
本技術公開了一種具有報警機構的閥門，包括閥門本體和管道，閥門本體的兩端與管道的一端上均安裝有法蘭盤，兩個法蘭盤上分別套設有第一導流套和第二導流套，第一導流套的一側面安裝有限位環，第一導流套與第二導流套和兩個法蘭盤的連接處均安裝有第二密封圈，第一導流套與第二導流套的兩側面均安裝有墊片。將第一導流套與第二導流套分別套設在兩個法蘭盤上，在使用的過程中，若法蘭盤連接處發生漏液，經過導流槽導流至底部從連接管中流出，此時水流量傳感器即可檢測水流量并將信號傳遞到控制面板處理，并啟動警報器警報，進而能對閥門連接處進行漏液檢測并警報，實時監測法蘭連接處是否存在泄漏。

技術研發人員：王向東,李文文,于洋,楊明亮,楊明圓
受保護的技術使用者：煙臺恒信德電力技術有限公司
技術研發日：20240708
技術公布日：2025/4/28
