本技術涉及一種面向風力發電機組的密封組件，屬于風力發電設備。

背景技術：

1、風力發電機組是利用風能的重要設備，而主軸軸承和主傳動系統則是風力發電機組中不可或缺的核心部件。這些關鍵部件對確保風力發電機組的穩定運行和長期性能至關重要。為有效保障機組旋轉運行發電和設備運行安全，主軸承通常采用油脂或稀油潤滑，其主要作用包括：①減少軸承摩擦與磨損；②延長軸承疲勞壽命；③增強軸承散熱與冷卻；④防止異物侵入軸承內部；⑤防銹與防腐蝕；⑥緩和沖擊與減振。

2、滾動軸承的潤滑對于維護軸承、提升設備性能和延長使用壽命至關重要。盡管軸承密封技術，特別是采用高性能材料如聚氨酯橡膠、丁晴橡膠和氫化丁晴橡膠制成的唇形油封，已被廣泛用于防止油脂或稀油的泄漏，但在風力發電機組的實際運行中，由于載荷條件的不斷變化和外部環境的嚴峻挑戰，軸承漏脂漏油問題仍然難以完全避免。潤滑不足不僅會顯著縮短軸承的使用壽命，還可能導致軸承因過度磨損而卡死，進而引發設備失效，需要?jiǎng)佑弥匦偷跹b設備進行更換軸系部件，同時造成因停機而產生的發電量損失。

3、漏脂或漏油問題還可能對運維人員的人身安全構成威脅，污染風機設備和周圍環境，影響設備外觀。因此，提高軸承密封性能和潤滑系統的可靠性，減少漏脂漏油的風險，對于保護軸承、保障運維人員安全、防止環境污染以及維護設備外觀至關重要。這將有助于降低運維成本，提高風力發電機組的整體性能和安全性。

技術實現思路

1、本實用新型要解決的首要技術問題在于提供一種面向風力發電機組的密封組件。

2、為實現上述技術目的，本實用新型采用以下的技術方案：

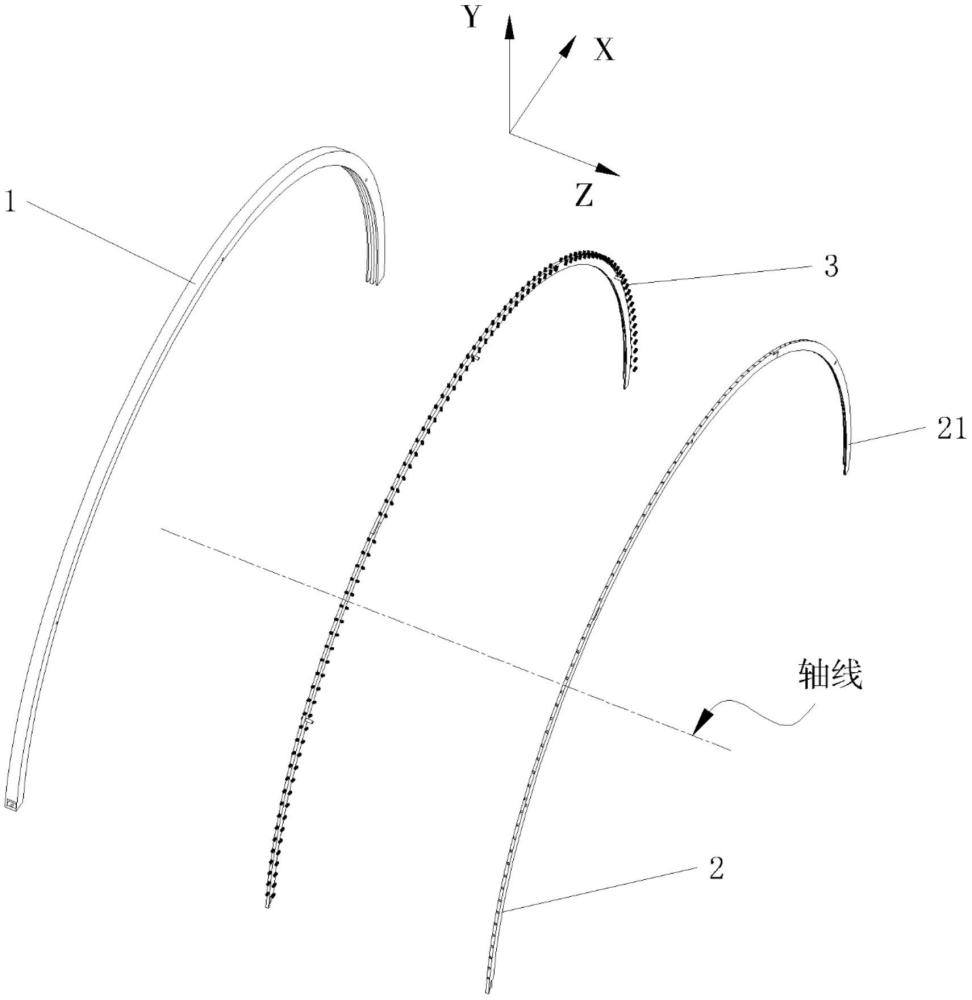

3、一種面向風力發電機組的密封組件，包括主軸和密封環，所述密封環包括密封環座、密封條和多個壓縮彈簧；其中，

4、所述密封環座為環形結構，內圓周表面的最小內徑尺寸為a；其中，

5、所述密封環座包括密封槽，所述密封槽為開設在所述密封環座上的環形凹槽，與所述密封環座同軸；所述密封槽由所述密封環座的內圓周表面沿所述密封環座的徑向方向延伸，不與所述密封環座的外圓周表面連通；所述密封槽底面的直徑尺寸為b；所述密封條為環形結構，外徑尺寸c小于或等于b，內徑尺寸d小于a，厚度為f；

6、所述密封條設置于所述密封槽中；所述壓縮彈簧是承受主軸徑向壓力的螺旋彈簧，設置于所述密封槽的底面和所述密封條的外圓周表面之間；所述壓縮彈簧的壓縮方向與所述密封條的徑向重合，為所述密封條提供徑向的壓力，以將所述密封條壓緊在主軸表面。

7、其中較優地，所述密封環座還包括微小凹坑；其中，所述微小凹坑設置于所述密封槽的相對的兩個側面，所述微小凹坑和所述側面的面積占比為7％～9％。

8、其中較優地，所述密封條還包括儲油槽；所述儲油槽設置于所述密封條的第三密封面，為沿所述密封條的圓周方向延伸的槽結構。

9、其中較優地，所述密封槽的相對的兩個側面的表面粗糙度為ra0.8～ra0.2；所述密封槽的寬度尺寸e小于所述密封條的厚度f(wàn)。

10、其中較優地，所述密封組件還包括盤根；其中，

11、所述密封環座包括多個所述密封槽，所述密封環包括多個所述密封條，所述密封條和所述密封槽相對應；

12、所述盤根設置于相鄰兩個所述密封槽之間，與所述密封環座的內圓周表面接觸；所述盤根沿所述密封環軸向的位置，由相鄰所述密封槽中的所述密封條限制。

13、其中較優地，所述密封環座還包括多個環座銷孔；其中，

14、所述環座銷孔的軸向平行于所述密封環座的軸向方向，貫通所述密封環座沿軸向的兩個端面和所述密封槽沿軸向的兩個側面；多個所述環座銷孔以所述密封環座的軸向?yàn)閷?duì)稱中心，成環形陣列均布；

15、所述密封條還包括多個密封條銷孔；所述密封條銷孔的軸向平行于所述密封條的軸向方向，貫通所述第一密封面和所述第二密封面；所述密封條銷孔的位置與所述環座銷孔對應。

16、其中較優地，所述密封環座還包括定位盲孔；其中，

17、所述密封槽的底面設置有多個所述定位盲孔，所述定位盲孔由所述密封槽的底面向所述密封環座的外圓周表面延伸，不與所述密封環座的外圓周表面連通；所述定位盲孔的軸向平行于所述密封環座的徑向，并垂直于所述密封環座的軸向；所述定位盲孔的內切圓直徑大于所述壓縮彈簧的外徑，用于設置所述壓縮彈簧。

18、其中較優地，所述密封條還包括彈簧盲孔；其中，

19、所述彈簧盲孔的位置與所述定位盲孔對應，由所述密封條的外圓周表面向內圓周表面延伸，不與所述密封條的內圓周表面連通；所述彈簧盲孔的軸向平行于所述密封條的徑向，并垂直于所述密封條的軸向；所述彈簧盲孔的內切圓直徑大于所述壓縮彈簧的外徑，用于設置所述壓縮彈簧。

20、其中較優地，所述密封組件還包括導正釘；其中，

21、所述導正釘為具有縱長方向的桿狀結構，縱截面為t形；所述導正釘設置于所述彈簧盲孔中，其大直徑端與所述彈簧盲孔的孔底接觸，其小直徑端沿所述彈簧盲孔向上延伸；所述壓縮彈簧套接于所述導正釘?shù)耐鈧?cè)，兩者共軸。

22、其中較優地，所述密封條包括多個密封條分瓣；所述密封條分瓣為獨立零件，設計為相互搭接形成環形的結構；多個所述密封條分瓣相互搭接，能夠形成環形結構的所述密封條；所述密封條的第一密封面和第二密封面平整無凸起。

23、與現有技術相比較，本實用新型實施例提供的面向風力發電機組的密封組件，通過多個密封條分瓣搭接形成環形的密封條，由壓縮彈簧壓緊并接觸主軸表面，形成流體密封結構。利用耐磨減磨自潤滑復合材料的特性，直接接觸主軸表面并產生滑動摩擦，阻擋流體外泄。以多個壓縮彈簧對密封條提供均勻恒定的壓力，以微小凹坑形成油囊潤滑密封條側面，減小與密封環座之間的摩擦損耗，平衡彈簧彈力和密封條摩擦力。以盤根填充相鄰密封條之間的空間，增加主軸的密封結構長度。這樣的軸向和徑向的可靠密封，提高了密封性和長期使用的可靠性。

技術特征：

1.一種面向風力發電機組的密封組件，其特征在于包括主軸和密封環，所述密封環包括密封環座、密封條和多個壓縮彈簧；其中，

2.如權利要求1所述的密封組件，其特征在于所述密封環座還包括微小凹坑；其中，所述微小凹坑設置于所述密封槽的相對的兩個側面，所述微小凹坑和所述側面的面積占比為7%～9%。

3.如權利要求1所述的密封組件，其特征在于所述密封條還包括儲油槽；

4.如權利要求1所述的密封組件，其特征在于：

5.如權利要求4所述的密封組件，其特征在于還包括盤根；其中，

6.如權利要求4所述的密封組件，其特征在于所述密封環座還包括多個環座銷孔；其中，

7.如權利要求4所述的密封組件，其特征在于所述密封環座還包括定位盲孔；其中，

8.如權利要求7所述的密封組件，其特征在于所述密封條還包括彈簧盲孔；其中，

9.如權利要求8所述的密封組件，其特征在于還包括導正釘；其中，

10.如權利要求1所述的密封組件，其特征在于：

技術總結
本技術公開了一種面向風力發電機組的密封組件。該密封組件包括主軸和密封環；其中，該密封環包括密封環座、密封條和多個壓縮彈簧；其中，密封環座為環形結構；其中，密封環座包括密封槽，密封槽為開設在密封環座上的環形凹槽，與密封環座同軸；密封槽由密封環座的內圓周表面沿密封環座的徑向方向延伸，不與密封環座的外圓周表面連通；密封條為環形結構；壓縮彈簧是承受主軸徑向壓力的螺旋彈簧；密封條設置于密封槽中，壓縮彈簧設置于密封槽的底面和密封條的外圓周表面之間；壓縮彈簧的壓縮方向與密封條的徑向重合，為密封條提供徑向的壓力，以將密封條壓緊在主軸表面。

技術研發人員：胡大為,彭云,白文華
受保護的技術使用者：山西天寶智能傳動科技有限公司
技術研發日：20240712
技術公布日：2025/4/28
