本發明涉及顯示,特別是涉及一種顯示模組和顯示裝置。
背景技術:
1、隨著技術的發展,顯示屏形態從固曲、彎折、卷曲并到全柔的顯示形態,還將發展為3d共形/適形顯示,即顯示屏可隨物體形狀發生相應的變化,這要求顯示屏具備類似天然橡膠的多方向拉伸特性。拉伸顯示可以應用于可穿戴電子產品、電子皮膚、非平面或球面物體表面以及耐摔抗震產品中,是下一代顯示技術的重要發展方向之一。傳統的可拉伸顯示屏中,拉伸像素島封裝是通過無機封裝層和層間介電層接觸,但此堆疊結構的無機層的厚度太大,剛性變大,在拉伸時容易發生與下層膜層脫落的風險,無機封裝層一旦脫落,水氧會立刻進入到oled像素區導致失效,無法顯示,不利于應用。
技術實現思路
1、基于此,有必要針對如何提升封裝可靠性的問題,提供一種顯示模組和顯示裝置。

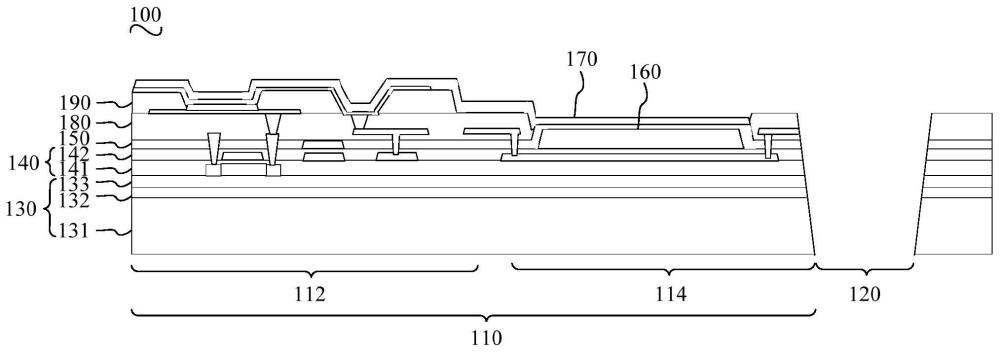

2、一種顯示模組,所述顯示模組具有島區,所述島區包括發光區以及至少圍繞部分所述發光區設置的封裝阻隔區;所述顯示模組包括:
3、基板;
4、絕緣層,位于所述基板上;
5、層間介電層,位于所述絕緣層遠離所述基板的一側;以及
6、緩沖層,位于所述絕緣層與所述層間介電層之間,所述緩沖層位于所述封裝阻隔區,所述緩沖層的彈性大于所述絕緣層和/或所述層間介電層的彈性。
7、應用本發明技術方案的顯示模組,由于緩沖層位于絕緣層與層間介電層之間,同時緩沖層位于封裝阻隔區,且緩沖層的彈性大于絕緣層和/或層間介電層的彈性,因此,避免了因直線封裝路徑無機層堆疊過厚,導致剛性大的問題,分散了無機層之間的剛性,增加了拉伸時的緩沖效果,有助于提升封裝可靠性。
8、在一個可行的實現方式中,所述緩沖層上設有凹槽。
9、在一個可行的實現方式中,至少部分所述凹槽的開口內收,所述緩沖層位于所述凹槽開口的部分包括向所述凹槽內部延伸的部分。
10、在一個可行的實現方式中,所述凹槽的深度與所述緩沖層的厚度的比值為1:2~1:3;
11、優選地,所述凹槽自所述島區的中心向外方向上的開口尺寸為3μm~4μm。
12、在一個可行的實現方式中,所述凹槽在所述絕緣層上的投影包括圍繞所述發光區設置的封閉的環形和/或多個間隔部分;
13、優選地,所述凹槽在所述絕緣層上的投影包括多個環形,多個環形嵌套設置;
14、優選地,多個所述間隔部分的形狀選自圓形、橢圓形、長條形、連續或斷開的s形、以及連續或斷開的w形中的至少一種。
15、在一個可行的實現方式中,所述緩沖層的材質為有機膠。
16、在一個可行的實現方式中,所述緩沖層包括至少兩層緩沖子層;
17、優選地,每層所述緩沖子層的厚度為0.8μm~1.6μm。
18、在一個可行的實現方式中,所述絕緣層包括第一柵極絕緣層和第二柵極絕緣層;
19、靠近所述第二柵極絕緣層的所述緩沖子層在所述第二柵極絕緣層的投影覆蓋遠離所述第二柵極絕緣層的所述緩沖子層在所述第二柵極絕緣層的投影,且靠近所述第二柵極絕緣層的所述緩沖子層在所述第二柵極絕緣層的投影面積大于遠離所述第二柵極絕緣層的所述緩沖子層在所述第二柵極絕緣層的投影面積。
20、在一個可行的實現方式中,所述顯示模組還包括無機封裝層,所述無機封裝層位于所述層間介電層遠離所述緩沖層的一側。
21、一種顯示裝置,包括上述任一的顯示模組。
22、應用本發明技術方案的顯示裝置,由于顯示模組中緩沖層位于絕緣層與層間介電層之間,同時緩沖層位于封裝阻隔區,且緩沖層的彈性大于絕緣層和/或層間介電層的彈性,因此,避免了因直線封裝路徑,無機層堆疊過厚,導致剛性大的問題,分散了無機層之間的剛性,增加了拉伸時的緩沖效果,有助于提升封裝可靠性。
1.一種顯示模組,其特征在于,
2.根據權利要求1所述的顯示模組,其特征在于,所述緩沖層上設有凹槽。
3.根據權利要求2所述的顯示模組,其特征在于,至少部分所述凹槽的開口內收,所述緩沖層位于所述凹槽開口的部分包括向所述凹槽內部延伸的部分。
4.根據權利要求2所述的顯示模組,其特征在于,所述凹槽的深度與所述緩沖層的厚度的比值為1:2~1:3;
5.根據權利要求2所述的顯示模組,其特征在于,所述凹槽在所述絕緣層上的投影包括圍繞所述發光區設置的封閉的環形和/或多個間隔部分;
6.根據權利要求1所述的顯示模組,其特征在于,所述緩沖層的材質為有機膠。
7.根據權利要求1所述的顯示模組,其特征在于,所述緩沖層包括至少兩層緩沖子層;
8.根據權利要求7所述的顯示模組,其特征在于,所述絕緣層包括第一柵極絕緣層和第二柵極絕緣層;
9.根據權利要求1所述的顯示模組,其特征在于,所述顯示模組還包括無機封裝層,所述無機封裝層位于所述層間介電層遠離所述緩沖層的一側。
10.一種顯示裝置,其特征在于,包括權利要求1~9中任一項所述的顯示模組。
