本技術涉及城鄉規劃，具體為一種城鄉規劃用激光測距儀。

背景技術：

1、城鄉規劃是城鎮體系規劃、城市規劃、鎮規劃、鄉規劃和村莊規劃的統稱；對一定時期內城鄉社會和經濟發展、土地利用、空間布局以及各項建設的綜合部署、具體安排和實施管理，城鄉規劃設計中需要使用到測量裝置。

2、根據公告號：cn217213123u公開了一種城鄉規劃設計用測量裝置，包括電機、箱體和?激光測距儀本體，利用電機轉動進而帶動絲杠轉動，從而使滑塊在絲杠上向上移動，從而進一步帶動第一安裝板向上移動，從而進一步帶動激光測距儀本體從箱體內升出，從而方便操作人員利用激光測距儀本體進行測量，轉動轉盤，從而方便實現對激光測距儀本體的轉動，從而實現對激光測距儀本體不同朝向的調節，方便不同情況下對激光測距儀本體不同朝向的需求，測量完成后，利用電機反向轉動進而帶動絲杠轉動，從而使滑塊在絲杠上向下移動，從而進一步帶動第一安裝板向下移動，從而進一步帶動激光測距儀本體收入箱體內，實現對激光測距儀本體的防護，避免激光測距儀本體發生碰撞等。

3、基于上述專利的檢索，以及結合現有技術中的設備發現，上述設備在應用時，雖然可以解決現有的城鄉規劃設計用測量裝置在使用時操作不便，同時在不使用時一般直接暴露在外界的問題。

4、但是在使用過程中，由于上述設備采用平面設置的支撐結構作為測量時的支撐進行使用，當在對一些松軟地面進行放置使用時，容易出現傾倒等情況，影響測量工作，較為局限。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種城鄉規劃用激光測距儀，具備了輔助固定的優點，解決了由于上述設備采用平面設置的支撐結構作為測量時的支撐進行使用，當在對一些松軟地面進行放置使用時，容易出現傾倒等情況，影響測量工作，較為局限的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種城鄉規劃用激光測距儀，包括底板、支桿、防護盒、激光測距儀本體和萬向輪，所述萬向輪固定連接在底板底部的四角，所述支桿固定連接在底板的頂部，所述防護盒固定連接在支桿的頂部，所述激光測距儀本體設置在防護盒的內部，所述底板的頂部開設有滑動孔，所述滑動孔設置有四個且呈十字分布，所述滑動孔的內部滑動連接有固定桿，所述固定桿的頂部固定安裝有連接組件，所述支桿表面的底部開設有限位組件。

3、作為本實用新型優選的，所述連接組件包括連接板，所述連接板固定安裝在固定桿的頂部，所述連接板的內側固定連接有連接塊，所述連接塊通過通孔滑動連接在支桿的表面，所述連接板的底部開設有更換組件。

4、作為本實用新型優選的，所述限位組件包括限位孔，所述限位孔開設在支桿表面的底部，所述限位孔的內部插接有限位桿。

5、作為本實用新型優選的，所述固定桿的底部固定連接有錐刺。

6、作為本實用新型優選的，所述連接板的頂部固定連接有拉桿，所述拉桿的頂部固定連接有拉環。

7、作為本實用新型優選的，所述固定桿表面的底部固定連接有倒刺，所述倒刺設置有若干個且呈環形等距離分布。

8、作為本實用新型優選的，所述更換組件包括螺紋孔，所述螺紋孔開設在連接板的底部，所述固定桿的頂部固定連接有配合螺紋孔使用的螺桿，所述固定桿通過螺桿和螺紋孔與連接板固定連接。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置滑動孔、固定桿、連接組件和限位組件，當操作者需要在松軟地面對底板進行固定時，使操作者取下限位組件，再使操作者通過向下踩踏連接組件，從而使連接組件產生下壓力并帶動固定桿和錐刺通過滑動孔扎入土壤中，從而完成固定，保證了激光測距儀本體在松軟地面使用的穩定性，解決了由于上述設備采用平面設置的支撐結構作為測量時的支撐進行使用，當在對一些松軟地面進行放置使用時，容易出現傾倒等情況，影響測量工作，較為局限的問題，達到了輔助固定的效果。

11、2、本實用新型通過設置連接組件，使四個固定桿通過連接板和連接塊相互連接起來，從而使固定桿能夠進行同步上升和同步下降，避免固定桿移動時出現不同步，導致底板固定出現歪斜的情況。

12、3、本實用新型通過設置限位組件，當操作者將固定桿通過連接組件拉出地面時，使操作者將限位桿插入限位孔內部，從而使限位桿對連接塊進行限位，避免萬向輪帶動底板移動時出現固定桿與地面一直接觸的情況。

技術特征：

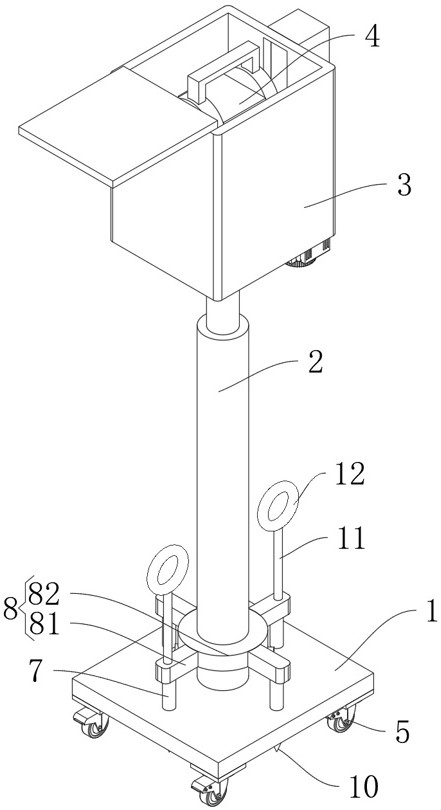

1.一種城鄉規劃用激光測距儀，包括底板（1）、支桿（2）、防護盒（3）、激光測距儀本體（4）和萬向輪（5），其特征在于：所述萬向輪（5）固定連接在底板（1）底部的四角，所述支桿（2）固定連接在底板（1）的頂部，所述防護盒（3）固定連接在支桿（2）的頂部，所述激光測距儀本體（4）設置在防護盒（3）的內部，所述底板（1）的頂部開設有滑動孔（6），所述滑動孔（6）設置有四個且呈十字分布，所述滑動孔（6）的內部滑動連接有固定桿（7），所述固定桿（7）的頂部固定安裝有連接組件（8），所述支桿（2）表面的底部開設有限位組件（9）。

2.根據權利要求1所述的一種城鄉規劃用激光測距儀，其特征在于：所述連接組件（8）包括連接板（81），所述連接板（81）固定安裝在固定桿（7）的頂部，所述連接板（81）的內側固定連接有連接塊（82），所述連接塊（82）通過通孔滑動連接在支桿（2）的表面，所述連接板（81）的底部開設有更換組件（83）。

3.根據權利要求1所述的一種城鄉規劃用激光測距儀，其特征在于：所述限位組件（9）包括限位孔（91），所述限位孔（91）開設在支桿（2）表面的底部，所述限位孔（91）的內部插接有限位桿（92）。

4.根據權利要求1所述的一種城鄉規劃用激光測距儀，其特征在于：所述固定桿（7）的底部固定連接有錐刺（10）。

5.根據權利要求2所述的一種城鄉規劃用激光測距儀，其特征在于：所述連接板（81）的頂部固定連接有拉桿（11），所述拉桿（11）的頂部固定連接有拉環（12）。

6.根據權利要求1所述的一種城鄉規劃用激光測距儀，其特征在于：所述固定桿（7）表面的底部固定連接有倒刺（13），所述倒刺（13）設置有若干個且呈環形等距離分布。

7.根據權利要求2所述的一種城鄉規劃用激光測距儀，其特征在于：所述更換組件（83）包括螺紋孔（831），所述螺紋孔（831）開設在連接板（81）的底部，所述固定桿（7）的頂部固定連接有配合螺紋孔（831）使用的螺桿（832），所述固定桿（7）通過螺桿（832）和螺紋孔（831）與連接板（81）固定連接。

技術總結
本技術公開了一種城鄉規劃用激光測距儀，包括底板、支桿、防護盒、激光測距儀本體和萬向輪，所述萬向輪固定連接在底板底部的四角，所述支桿固定連接在底板的頂部。本技術通過設置滑動孔、固定桿、連接組件和限位組件，當操作者需要在松軟地面對底板進行固定時，使操作者取下限位組件，再使操作者通過向下踩踏連接組件，從而使連接組件產生下壓力并帶動固定桿和錐刺通過滑動孔扎入土壤中，從而完成固定，保證了激光測距儀本體在松軟地面使用的穩定性，解決了由于上述設備采用平面設置的支撐結構作為測量時的支撐進行使用，當在對一些松軟地面進行放置使用時，容易出現傾倒等情況，影響測量工作，較為局限的問題。

技術研發人員：唐坤,李湘
受保護的技術使用者：黑龍江沃土華源科技開發有限公司
技術研發日：20240702
技術公布日：2025/4/28
