本技術涉及萬向節聯軸器，具體為一種球籠式萬向節聯軸器。

背景技術：

1、聯軸器是指聯接兩軸或軸與回轉件，在傳遞運動和動力過程中一同回轉，在正常情況下不脫開的一種裝置。有時也作為一種安全裝置用來防止被聯接機件承受過大的載荷，起到過載保護的作用。

2、現有的部分聯軸器，會采用多個螺栓環繞均勻安裝在兩個連接桿的連接端，通過螺栓安裝的方式，需要逐個固定螺栓，安裝時較為不便，因此需要研發一種球籠式萬向節聯軸器。

技術實現思路

1、本部分的目的在于概述本實用新型的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、為解決上述技術問題，根據本實用新型的一個方面，本實用新型提供了如下技術方案：

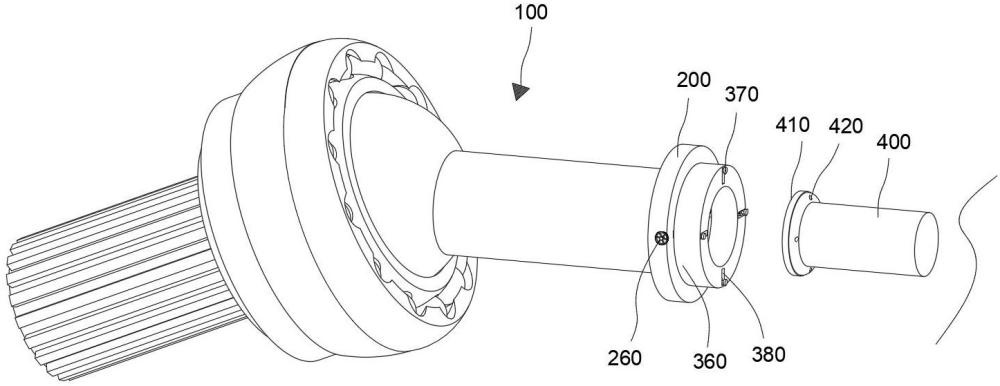

3、一種球籠式萬向節聯軸器，其包括：

4、萬向節，所述萬向節為球籠式萬向節；

5、連接圓板，所述萬向節的軸桿一端設置有連接圓板，所述連接圓板的側壁開設有十字型的固定槽，所述固定槽的內側壁轉動設置有兩根相互垂直的正反雙頭絲桿，兩根所述正反雙頭絲桿前后交錯設置，一根所述正反雙頭絲桿的桿身中部設置有蝸輪，另一根所述正反雙頭絲桿的桿身中部設置有嚙合蝸輪的蝸桿；

6、活動桿，每根所述正反雙頭絲桿的兩端螺接傳動設置有活動桿，每個所述活動桿靠近連接圓板圓心的一側開設有安裝槽，所述安裝槽的內側壁滑動貫穿設置有橫向的滑桿，所述滑桿的一端位于安裝槽的內腔且設置有與安裝槽垂直的活動塊，所述活動塊的側壁凸出設置有橫向的插銷，所述插銷共設置有四個且以連接圓板的圓心為中心等間距環繞設置，所述活動塊的外側壁和安裝槽的內側壁之間設置有橫向的彈簧，所述滑桿的桿身間隙貫穿彈簧的內側；

7、待連接桿，所述連接圓板的另一側拆卸安裝設置有待連接桿，所述待連接桿的端部連接有圓形的連接圓盤，所述連接圓盤貼合連接圓板側壁中心處，所述連接圓盤的直徑大于待連接桿的直徑，所述連接圓盤的厚度大于插銷端部距離連接圓板側面的間距，且所述連接圓盤的側壁四周開通有供插銷插入的插孔。

8、作為本實用新型所述的一種球籠式萬向節聯軸器的一種優選方案，其中：安裝有所述蝸桿的正反雙頭絲桿的一端延伸轉動貫穿連接圓板的外側壁，且該端部設置有旋鈕。

9、作為本實用新型所述的一種球籠式萬向節聯軸器的一種優選方案，其中：所述連接圓板的外側壁固定設置有環形的空芯的外殼，所述外殼的內徑大于待連接桿的外徑，所述外殼的內腔收納全部的活動桿。

10、作為本實用新型所述的一種球籠式萬向節聯軸器的一種優選方案，其中：所述滑桿的另一端位于外殼的外側且設置有拉板，所述外殼的側壁四周開通有供滑桿間隙活動的滑口。

11、作為本實用新型所述的一種球籠式萬向節聯軸器的一種優選方案，其中：所述插銷遠離活動塊的一端呈半球體狀，所述連接圓盤靠近插孔的邊沿呈圓弧狀。

12、作為本實用新型所述的一種球籠式萬向節聯軸器的一種優選方案，其中：所述活動桿的厚度等于固定槽的內側槽寬，所述插銷的外徑等于插孔的內徑。

13、作為本實用新型所述的一種球籠式萬向節聯軸器的一種優選方案，其中：所述連接圓盤遠離待連接桿的一側中心處設置十字形的定位條，所述定位條對齊且貼合插入固定槽槽內，且所述正反雙頭絲桿、蝸輪和蝸桿與定位條間隙設置。

14、與現有技術相比，本實用新型的有益效果是：當需要將待連接桿與萬向節軸桿上的連接圓板進行快速組裝時，將待連接桿的定位條插入固定槽的槽內，通過旋鈕帶動正反雙頭絲桿轉動，再通過蝸桿和蝸輪帶動另一根正反雙頭絲桿同時轉動，從而使得四個活動桿逐漸朝連接圓盤所在方向移動，插銷的端部會沿著連接圓盤的邊沿一邊接觸產生較小的摩擦力，一邊使得插銷產生移動，從而推動活動塊壓縮彈簧，直到插銷對齊插孔后，此時，彈簧再反推插銷插入插孔的孔內，實現對連接圓盤的鎖定，從而實現無工具快速組裝二者，方便使用。

技術特征：

1.一種球籠式萬向節聯軸器，其特征在于，包括：

2.根據權利要求1所述的一種球籠式萬向節聯軸器，其特征在于：安裝有所述蝸桿（250）的正反雙頭絲桿（220）的一端延伸轉動貫穿連接圓板（200）的外側壁，且該端部設置有旋鈕（260）。

3.根據權利要求1所述的一種球籠式萬向節聯軸器，其特征在于：所述連接圓板（200）的外側壁固定設置有環形的空芯的外殼（360），所述外殼（360）的內徑大于待連接桿（400）的外徑，所述外殼（360）的內腔收納全部的活動桿（300）。

4.根據權利要求3所述的一種球籠式萬向節聯軸器，其特征在于：所述滑桿（320）的另一端位于外殼（360）的外側且設置有拉板（370），所述外殼（360）的側壁四周開通有供滑桿（320）間隙活動的滑口（380）。

5.根據權利要求1所述的一種球籠式萬向節聯軸器，其特征在于：所述插銷（340）遠離活動塊（330）的一端呈半球體狀，所述連接圓盤（410）靠近插孔（420）的邊沿呈圓弧狀。

6.根據權利要求1所述的一種球籠式萬向節聯軸器，其特征在于：所述活動桿（300）的厚度等于固定槽（210）的內側槽寬，所述插銷（340）的外徑等于插孔（420）的內徑。

7.根據權利要求1所述的一種球籠式萬向節聯軸器，其特征在于：所述連接圓盤（410）遠離待連接桿（400）的一側中心處設置十字形的定位條（430），所述定位條（430）對齊且貼合插入固定槽（210）槽內，且所述正反雙頭絲桿（220）、蝸輪（240）和蝸桿（250）與定位條（430）間隙設置。

技術總結
本技術公開的屬于萬向節聯軸器技術領域，具體為一種球籠式萬向節聯軸器，包括萬向節，萬向節為球籠式萬向節；萬向節的軸桿一端設置有連接圓板，連接圓板的側壁開設有十字型的固定槽，固定槽的內側壁轉動設置有兩根相互垂直的正反雙頭絲桿，兩根正反雙頭絲桿前后交錯設置，該技術，將待連接桿的定位條插入固定槽的槽內，通過旋鈕帶動正反雙頭絲桿轉動，再通過蝸桿和蝸輪帶動另一根正反雙頭絲桿同時轉動，從而使得四個活動桿逐漸朝連接圓盤所在方向移動，推動活動塊壓縮彈簧，直到插銷對齊插孔后，此時，彈簧再反推插銷插入插孔的孔內，實現對連接圓盤的鎖定，從而實現無工具快速組裝二者，方便使用。

技術研發人員：湯愛平
受保護的技術使用者：臺州英克爾傳動軸有限公司
技術研發日：20240716
技術公布日：2025/4/28
