本技術涉及質譜儀，具體為一種角度可調節的質譜儀裝置。

背景技術：

1、質譜儀在工作時需要將樣品離子化，由于盛有樣品的靶板必須置于飛行管的正下方，且傳輸通路上不能有任何阻擋，因此激光器在水平方向上必須距離靶板一定的距離，導致激光與靶板法線之間存在一定的角度，離子激發時為偏置激發，離子束沿激光的反射路徑運動，不能豎直上飛至飛行管，不利于離子激發后離子飛行，離子化效率不理想，分辨率不理想，因此需要對質譜儀的角度進行調整，從而使得激光器與靶板對準。

2、公開（公布）號為cn219571392u的中國專利公開了一種角度可調節的質譜儀裝置，包括：底板，所述底板一側設置有質譜儀；升降調節組件，所述升降調節組件設置在底板與質譜儀之間，用于質譜儀使用時的高度升降調節；角度轉動調節組件，所述角度轉動調節組件設置在升降調節組件一側，用于進行質譜儀使用時的角度及轉動調節；該裝置在進行質譜儀的角度調節時，可根據使用需要對質譜儀進行朝向及轉動角度調節，從而保證質譜儀的激光發射時較為精準。

3、上述專利中涉及的角度可調節的質譜儀裝置，其僅僅能夠對質譜儀的激光器進行角度調節，但是不能夠對靶板的使用角度進行調節，導致調節的靈活性較差，因此我們需要提出一種角度可調節的質譜儀裝置。

技術實現思路

1、本實用新型的目的在于提供一種角度可調節的質譜儀裝置，具備可以在使用過程中對質譜儀的激光器以及靶板進行調節，以提升質譜儀調節靈活性的優點，以解決上述背景技術中提出的問題。

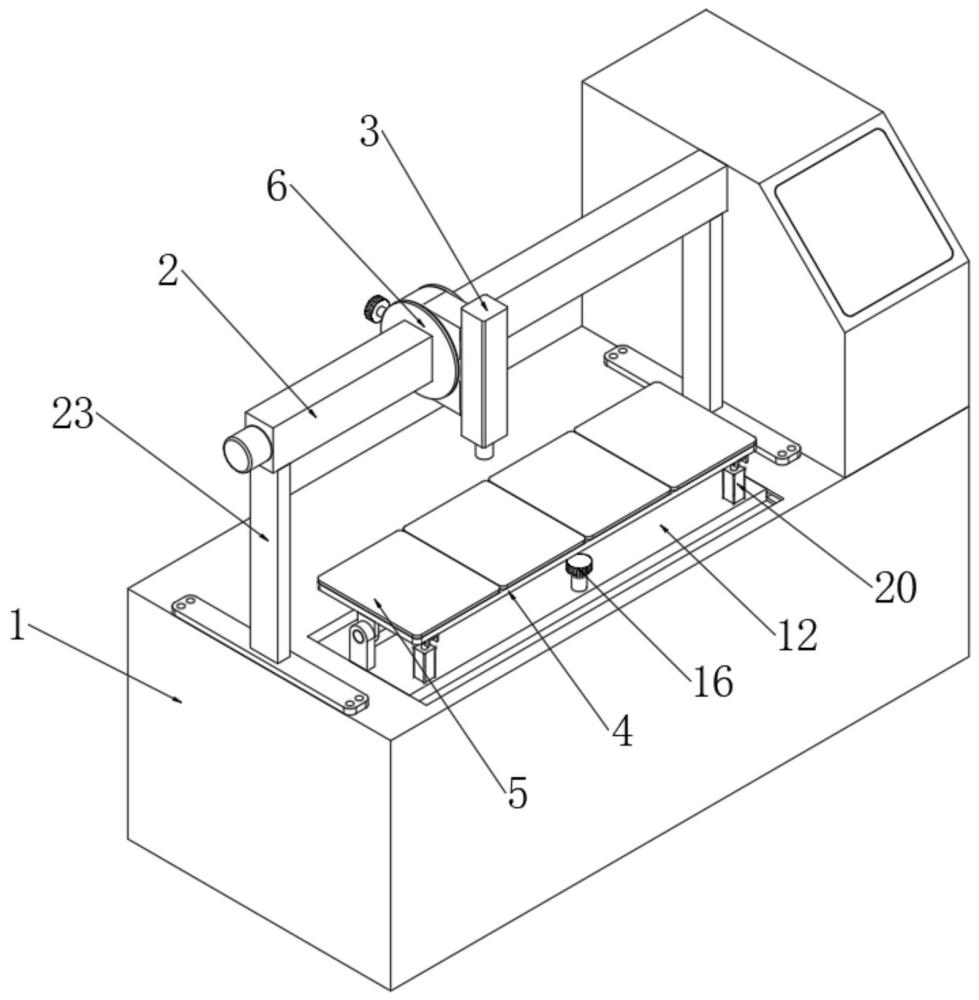

2、為實現上述目的，本實用新型提供一種角度可調節的質譜儀裝置，包括質譜儀本體，所述質譜儀本體的頂部設置有移動導軌，所述移動導軌通過支撐架固定安裝于質譜儀本體的頂部，所述移動導軌的正面設置有激光器，所述激光器與移動導軌之間設置有可調節連接組件，所述激光器通過可調節連接組件活動安裝于所述移動導軌的表面，所述質譜儀本體的頂部且位于激光器的對應處設置有底板，所述底板的頂部固定安裝有若干組靶板，所述底板與質譜儀本體之間設置活動連接組件，所述底板通過活動連接組件可調節地安裝于所述質譜儀本體的頂部。

3、優選的，所述可調節連接組件包括滑動安裝于移動導軌表面的連接座，所述連接座的表面轉動安裝有轉動環，所述轉動環的正面固定安裝有安裝座，所述激光器通過安裝座固定安裝于轉動環的表面，所述轉動環的表面還安裝有用于對激光器的使用角度進行固定的定位組件。

4、優選的，所述定位組件包括固定安裝于轉動環表面的定位管，所述定位管的一端螺紋連接有定位桿，所述定位桿的一端依次貫穿定位管和轉動環并延伸至轉動環的內腔與連接座的表面貼合。

5、優選的，所述活動連接組件包括開設于質譜儀本體頂部的固定槽，所述固定槽的內腔滑動連接有移動板，所述移動板的頂部固定安裝有用于對其進行定位的鎖緊組件，所述移動板的兩側與固定槽之間設置有限位組件，所述底板的底部通過鉸接組件活動安裝于移動板的頂部，所述移動板的頂部還安裝有用于對底板和靶板的使用角度進行調節的驅動組件。

6、優選的，所述限位組件包括固定安裝于移動板兩側的限位桿，所述固定槽內腔的兩側均開設有限位槽，所述限位桿的表面與限位槽的內壁滑動連接。

7、優選的，所述鎖緊組件包括固定安裝于移動板頂部的鎖緊管，所述鎖緊管的頂端螺紋連接有鎖緊桿，所述鎖緊桿的底端依次貫穿鎖緊管和移動板并延伸至移動板的下方與固定槽的內壁貼合。

8、優選的，所述鉸接組件包括固定安裝于底板底部兩側的連接耳，兩組所述連接耳的內側轉動安裝有轉軸，所述轉軸的兩端均貫穿連接耳并延伸至連接耳的外部，所述轉軸的兩端還轉動安裝有支撐座，所述支撐座的底部與移動板的頂部固定連接。

9、優選的，所述驅動組件包括固定安裝于移動板頂部兩側的電動推桿，所述底板的底部且位于電動推桿的對應處固定安裝有滑軌，所述滑軌的內腔滑動連接有滑桿，所述電動推桿的伸縮端與滑桿的表面固定連接。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型通過移動導軌的設置，可以對激光器的使用位置進行調節移動，使其能夠對不同靶板上的材料進行檢測，通過可調節連接組件的設置，可以對激光器的使用角度進行調節使用，與此同時，通過活動連接組件的設置，也可以對靶板的使用角度進行調節，使其與激光器的角度能夠相對應使用，通過本裝置的設置，具備可以在使用過程中對質譜儀的激光器以及靶板進行調節，以提升質譜儀調節靈活性的優點。

技術特征：

1.一種角度可調節的質譜儀裝置，其特征在于，包括：

2.根據權利要求1所述的一種角度可調節的質譜儀裝置，其特征在于：所述可調節連接組件包括滑動安裝于移動導軌（2）表面的連接座（6），所述連接座（6）的表面轉動安裝有轉動環（7），所述轉動環（7）的正面固定安裝有安裝座（8），所述激光器（3）通過安裝座（8）固定安裝于轉動環（7）的表面，所述轉動環（7）的表面還安裝有用于對激光器（3）的使用角度進行固定的定位組件。

3.根據權利要求2所述的一種角度可調節的質譜儀裝置，其特征在于：所述定位組件包括固定安裝于轉動環（7）表面的定位管（9），所述定位管（9）的一端螺紋連接有定位桿（10），所述定位桿（10）的一端依次貫穿定位管（9）和轉動環（7）并延伸至轉動環（7）的內腔與連接座（6）的表面貼合。

4.根據權利要求1所述的一種角度可調節的質譜儀裝置，其特征在于：所述活動連接組件包括開設于質譜儀本體（1）頂部的固定槽（11），所述固定槽（11）的內腔滑動連接有移動板（12），所述移動板（12）的頂部固定安裝有用于對其進行定位的鎖緊組件，所述移動板（12）的兩側與固定槽（11）之間設置有限位組件，所述底板（4）的底部通過鉸接組件活動安裝于移動板（12）的頂部，所述移動板（12）的頂部還安裝有用于對底板（4）和靶板（5）的使用角度進行調節的驅動組件。

5.根據權利要求4所述的一種角度可調節的質譜儀裝置，其特征在于：所述限位組件包括固定安裝于移動板（12）兩側的限位桿（13），所述固定槽（11）內腔的兩側均開設有限位槽（14），所述限位桿（13）的表面與限位槽（14）的內壁滑動連接。

6.根據權利要求4所述的一種角度可調節的質譜儀裝置，其特征在于：所述鎖緊組件包括固定安裝于移動板（12）頂部的鎖緊管（15），所述鎖緊管（15）的頂端螺紋連接有鎖緊桿（16），所述鎖緊桿（16）的底端依次貫穿鎖緊管（15）和移動板（12）并延伸至移動板（12）的下方與固定槽（11）的內壁貼合。

7.根據權利要求4所述的一種角度可調節的質譜儀裝置，其特征在于：所述鉸接組件包括固定安裝于底板（4）底部兩側的連接耳（17），兩組所述連接耳（17）的內側轉動安裝有轉軸（18），所述轉軸（18）的兩端均貫穿連接耳（17）并延伸至連接耳（17）的外部，所述轉軸（18）的兩端還轉動安裝有支撐座（19），所述支撐座（19）的底部與移動板（12）的頂部固定連接。

8.根據權利要求4所述的一種角度可調節的質譜儀裝置，其特征在于：所述驅動組件包括固定安裝于移動板（12）頂部兩側的電動推桿（20），所述底板（4）的底部且位于電動推桿（20）的對應處固定安裝有滑軌（21），所述滑軌（21）的內腔滑動連接有滑桿（22），所述電動推桿（20）的伸縮端與滑桿（22）的表面固定連接。

技術總結
本技術公開了一種角度可調節的質譜儀裝置，屬于質譜儀技術領域，包括質譜儀本體，所述質譜儀本體的頂部設置有移動導軌，所述移動導軌通過支撐架固定安裝于質譜儀本體的頂部，所述移動導軌的正面設置有激光器；本技術通過移動導軌的設置，可以對激光器的使用位置進行調節移動，使其能夠對不同靶板上的材料進行檢測，通過可調節連接組件的設置，可以對激光器的使用角度進行調節使用，與此同時，通過活動連接組件的設置，也可以對靶板的使用角度進行調節，使其與激光器的角度能夠相對應使用，通過本裝置的設置，具備可以在使用過程中對質譜儀的激光器以及靶板進行調節，以提升質譜儀調節靈活性的優點。

技術研發人員：孔維恒,常亮,侯穎,王藝凱,邱燁
受保護的技術使用者：中國海關科學技術研究中心
技術研發日：20240717
技術公布日：2025/4/28
