本技術涉及蝶閥，更具體的是涉及一種消防信號快速提示蝶閥。

背景技術：

1、信號蝶閥是一種特殊的蝶閥類型，主要用于自動消防給水系統中，它結合了傳統蝶閥的開關功能與信號反饋機制，蝶閥本身是一種通過旋轉閥板來開啟或關閉管路的閥門，其特點是結構簡單、體積小、重量輕、操作方便；

2、現有的信號蝶閥{如公開(公告)號:cn203286115u、一種手柄式信號蝶閥}所示，采用手柄（即驅動閥桿轉動的部件）的結構來進行啟閉開合度的穩定位置，但該手柄結構一般僅有方便固位、調節的功能，還存在功能性利用率低的缺點。

技術實現思路

1、本實用新型的目的在于：為了解決上述技術問題，本實用新型提供一種消防信號快速提示蝶閥。

2、本實用新型為了實現上述目的具體采用以下技術方案：

3、本實用新型提出了一種消防信號快速提示蝶閥，包括閥體、設于閥體上并一桿端外露的閥桿、固裝于閥體上的殼體、連接閥桿并與其旋轉的驅動組件、及設于殼體上的傳信組件，驅動組件上設有彈壓端；

4、傳信組件包括壓力傳感器及對其感應信息處理、傳輸?shù)目刂平M件；

5、還包括固裝于殼體上以用于固連壓力傳感器的固定件、與驅動組件的彈壓端固定并以其施壓貼合壓力傳感器的感應端的抵壓桿、及若干個設于殼體上的通孔，抵壓桿一部分于通孔內活動。

6、作為本實用新型的一種優選技術方案，所述通孔連通殼體內外側。

7、作為本實用新型的一種優選技術方案，所述傳信組件設于殼體內。

8、作為本實用新型的一種優選技術方案，所述驅動組件包括一桿端與閥桿頂端固定的上壓桿、處于上壓桿下端的下壓桿、供上壓桿兩桿端之間與下壓桿一桿端轉到連接的轉動件、及固裝設于上壓桿和下壓桿之間彈性支撐的彈簧，下壓桿外側與抵壓桿固定。

9、作為本實用新型的一種優選技術方案，所述控制組件包括固裝于殼體內的微控制器和無線收發模塊，微控制器分別與無線收發模塊和壓力傳感器電連接。

10、作為本實用新型的一種優選技術方案，所述固定件為彈簧鉸鏈。

11、作為本實用新型的一種優選技術方案，所述通孔設有多組且其于閥桿同軸線上呈圓弧形均勻分布于殼體上。

12、本實用新型的有益效果如下：

13、通過操作驅動組件4于閥桿2上轉動，經過驅動組件4的彈壓端上固定的抵壓桿8，進入到通孔9當中定位穩定的同時，還可以施壓貼合壓力傳感器6的感應端，在控制組件作用下可將該壓力信息進行處理、傳輸作業，加強功能豐富，使用效果好。

技術特征：

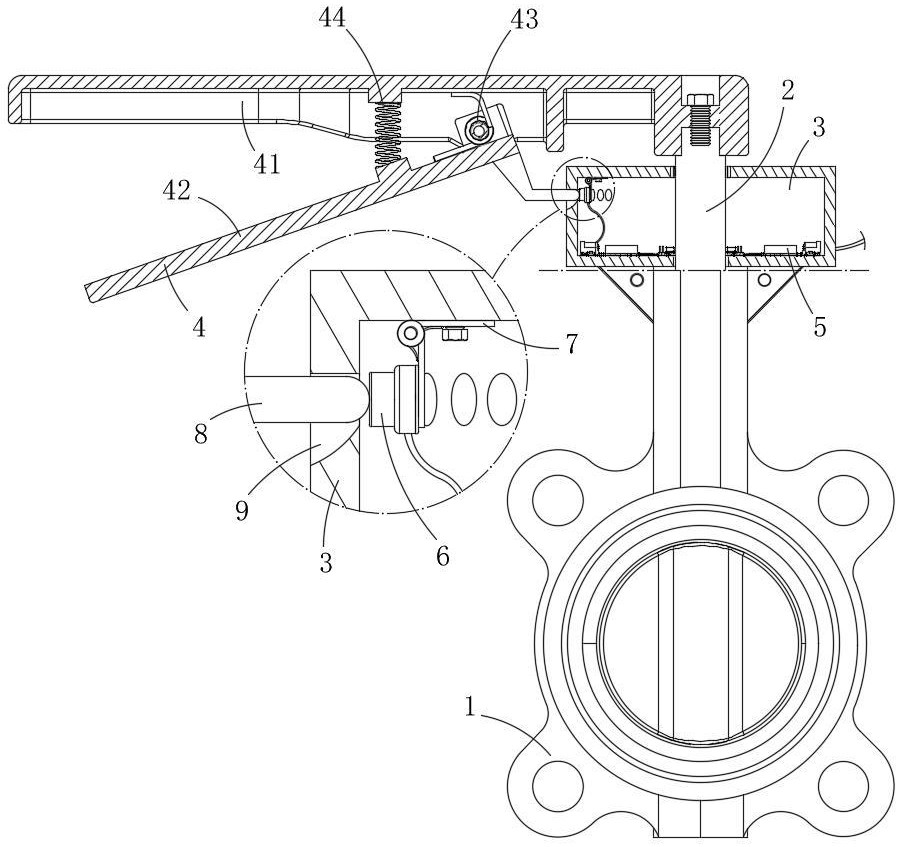

1.一種消防信號快速提示蝶閥，包括閥體（1）、設于閥體（1）上并一桿端外露的閥桿（2）、固裝于閥體（1）上的殼體（3）、連接閥桿（2）并與其旋轉的驅動組件（4）、及設于殼體（3）上的傳信組件，驅動組件（4）上設有彈壓端；

2.根據權利要求1所述的一種消防信號快速提示蝶閥，其特征在于，通孔（9）連通殼體（3）內外側。

3.根據權利要求1所述的一種消防信號快速提示蝶閥，其特征在于，傳信組件設于殼體（3）內。

4.根據權利要求1所述的一種消防信號快速提示蝶閥，其特征在于，驅動組件（4）包括一桿端與閥桿（2）頂端固定的上壓桿（41）、處于上壓桿（41）下端的下壓桿（42）、供上壓桿（41）兩桿端之間與下壓桿（42）一桿端轉到連接的轉動件（43）、及固裝設于上壓桿（41）和下壓桿（42）之間彈性支撐的彈簧（44），下壓桿（42）外側與抵壓桿（8）固定。

5.根據權利要求1所述的一種消防信號快速提示蝶閥，其特征在于，控制組件（5）包括固裝于殼體（3）內的微控制器和無線收發模塊，微控制器分別與無線收發模塊和壓力傳感器（6）電連接。

6.根據權利要求1所述的一種消防信號快速提示蝶閥，其特征在于，固定件（7）為彈簧鉸鏈。

7.根據權利要求1所述的一種消防信號快速提示蝶閥，其特征在于，通孔（9）設有多組且其于閥桿（2）同軸線上呈圓弧形均勻分布于殼體（3）上。

技術總結
本技術公開了一種消防信號快速提示蝶閥，涉及技術領域，包括閥體、閥桿、殼體、驅動組件、傳信組件，驅動組件上設有彈壓端；傳信組件包括壓力傳感器及對其感應信息處理、傳輸?shù)目刂平M件；還包括固裝于殼體上以用于固連壓力傳感器的固定件、與驅動組件的彈壓端固定并以其施壓貼合壓力傳感器的感應端的抵壓桿、及若干個設于殼體上的通孔，抵壓桿一部分于通孔內活動；本技術優點：通過操作驅動組件于閥桿上轉動，經過驅動組件的彈壓端上固定的抵壓桿，進入到通孔當中定位穩定的同時，還可以施壓貼合壓力傳感器的感應端，在控制組件作用下可將該壓力信息進行處理、傳輸作業，加強功能豐富，使用效果好。

技術研發人員：李鳳珍
受保護的技術使用者：泉州市佳福斯閥門科技有限公司
技術研發日：20240717
技術公布日：2025/4/28
