本技術涉及一種阻尼結構及出水裝置。

背景技術：

1、目前市場上的支臂花灑轉軸處基本上是采用旋鈕鎖緊式，需要調節支臂高度時候要先調松旋鈕，調節支臂位置，然后再旋緊旋鈕，這對于用戶來說需要執行3個動作，操作較為不便，對整體的淋浴感來說不是很好。

技術實現思路

1、為了解決上述技術問題，本實用新型的目的在于提供一種阻尼結構及出水裝置。

2、本實用新型通過以下技術方案來實現：

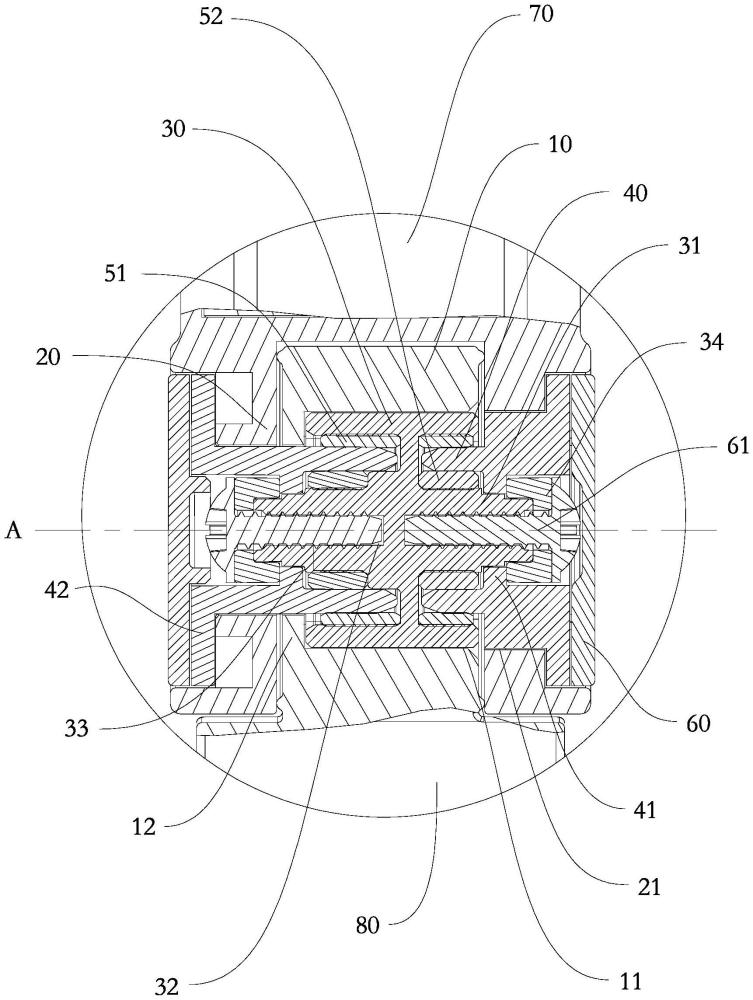

3、一種阻尼結構，包括軸向并排設置的第一連接件和第二連接件，所述第一連接件設置第一連接孔，所述第一連接孔內設置有能與第一連接件同步轉動的連接塊；所述第二連接件設置第二連接孔，還包括能與第二連接件同步轉動的摩擦軸，所述摩擦軸能配合設置在第二連接孔內，所述摩擦軸能與插入連接塊內，所述摩擦軸與連接塊間設置有摩擦環。

4、本實用新型實施例中，所述摩擦環與摩擦軸間為周面配合，所述摩擦環包括第一摩擦環和/或第二摩擦環，所述連接塊內周壁與摩擦軸外周壁間設置有第一摩擦環，和/或：所述連接塊內周壁與摩擦軸外周壁間設置有第一摩擦環，所述連接塊內還設置有位于摩擦軸內的連接軸，所述連接軸外周壁與摩擦軸內周壁間設置有第二摩擦環。

5、本實用新型實施例中，所述第一連接件的軸向兩側均設置有一個第二連接件。

6、本實用新型實施例中，所述連接塊設置有連接孔，所述連接塊與摩擦軸間經螺釘和連接孔配合連接，所述第一連接孔的一端內周側設置有擋板，所述擋板能與連接塊的一端面抵接配合。

7、本實用新型實施例中，所述摩擦軸內設置有向內凸起的凸環，所述凸環的一端面能與設置在連接軸上的臺階面抵接配合，還包括能套在連接軸外周的墊片，所述墊片的一端面能與凸環的另一端面抵接配合，所述墊片的另一端面能與鎖緊螺釘配合連接。

8、本實用新型實施例中，所述第一連接孔為多邊形孔，所述連接塊外周呈能與多邊形孔相適配的多邊形輪廓，所述第二連接件上適配有端蓋。

9、本實用新型實施例中，所述摩擦軸外周設置有環形凸緣，所述環形凸緣能抵接在第二連接孔的周側壁上，所述環形凸緣還設置有卡接塊，所述第二連接件上設置有能與卡接塊相配合的凹槽，所述卡接塊與凹槽的配合能實現第二連接孔與摩擦軸的同步轉動。

10、本實用新型實施例中，所述摩擦軸外周設置有環形凸緣，所述環形凸緣能抵接在第二連接孔的周側壁上，所述第二連接孔為多邊形孔，所述摩擦軸外周設置有多邊形外周，所述多邊形外周能與多邊形孔相適配以實現第二連接孔與摩擦軸的同步轉動。

11、本實用新型還公開了另一技術特征：

12、一種出水裝置，包括上述的一種阻尼結構，還包括進水接頭、支臂和連接座，所述支臂的兩端分別經阻尼結構與進水接頭、連接座相鉸接，所述連接座上還適配有能拆卸的花灑。

13、本實用新型實施例中，所述第一連接件設置在支臂上，則第二連接件設置在進水接頭和連接座上；或：所述第二連接件設置在支臂上，則第一連接件設置在進水接頭和連接座上。

14、本實用新型實施例中，還包括蓮蓬頭，所述蓮蓬頭能與進水接頭固定連接，所述蓮蓬頭中部設置有空間，所述花灑能置于空間內與蓮蓬頭進行組合出水。

15、本實用新型的一種阻尼結構及出水裝置，具有如下有益效果：花灑通過支臂兩個轉動關節出的阻尼設計，可以讓花灑在不同的角度和高度懸停，實現了花灑的無級調節。

技術特征：

1.一種阻尼結構，包括軸向并排設置的第一連接件和第二連接件，其特征在于，所述第一連接件設置第一連接孔，所述第一連接孔內設置有能與第一連接件同步轉動的連接塊；所述第二連接件設置第二連接孔，還包括能與第二連接件同步轉動的摩擦軸，所述摩擦軸能配合設置在第二連接孔內，所述摩擦軸能與插入連接塊內，所述摩擦軸與連接塊間設置有摩擦環。

2.根據權利要求1所述的一種阻尼結構，其特征在于，所述摩擦環與摩擦軸間為周面配合，所述摩擦環包括第一摩擦環和/或第二摩擦環，所述連接塊內周壁與摩擦軸外周壁間設置有第一摩擦環，和/或：所述連接塊內還設置有位于摩擦軸內的連接軸，所述連接軸外周壁與摩擦軸內周壁間設置有第二摩擦環。

3.根據權利要求2所述的一種阻尼結構，其特征在于，所述第一連接件的軸向兩側均設置有一個第二連接件。

4.根據權利要求1-3任一所述的一種阻尼結構，其特征在于，所述連接塊設置有連接孔，所述連接塊與摩擦軸間經螺釘和連接孔配合連接，所述第一連接孔的一端內周側設置有擋板，所述擋板能與連接塊的一端面抵接配合。

5.根據權利要求4所述的一種阻尼結構，其特征在于，所述摩擦軸內設置有向內凸起的凸環，所述凸環的一端面能與設置在連接軸上的臺階面抵接配合，還包括能套在連接軸外周的墊片，所述墊片的一端面能與凸環的另一端面抵接配合，所述墊片的另一端面能與鎖緊螺釘配合連接。

6.根據權利要求5所述的一種阻尼結構，其特征在于，所述第一連接孔為多邊形孔，所述連接塊外周呈能與多邊形孔相適配的多邊形輪廓，所述第二連接件上適配有端蓋。

7.根據權利要求1-3、5-6任一所述的一種阻尼結構，其特征在于，所述摩擦軸外周設置有環形凸緣，所述環形凸緣能抵接在第二連接孔的周側壁上，所述環形凸緣還設置有卡接塊，所述第二連接件上設置有能與卡接塊相配合的凹槽，所述卡接塊與凹槽的配合能實現第二連接孔與摩擦軸的同步轉動。

8.根據權利要求1-3、5-6任一所述的一種阻尼結構，其特征在于，所述摩擦軸外周設置有環形凸緣，所述環形凸緣能抵接在第二連接孔的周側壁上，所述第二連接孔為多邊形孔，所述摩擦軸外周設置有多邊形外周，所述多邊形外周能與多邊形孔相適配以實現第二連接孔與摩擦軸的同步轉動。

9.一種出水裝置，其特征在于，包括上述權利要求1-8任一所述的一種阻尼結構，還包括進水接頭、支臂和連接座，所述支臂的兩端分別經阻尼結構與進水接頭、連接座相鉸接，所述連接座上還適配有能拆卸的花灑。

10.根據權利要求9所述的一種出水裝置，其特征在于，所述第一連接件設置在支臂上，則第二連接件設置在進水接頭和連接座上；或：所述第二連接件設置在支臂上，則第一連接件設置在進水接頭和連接座上。

11.根據權利要求10所述的一種出水裝置，其特征在于，還包括蓮蓬頭，所述蓮蓬頭能與進水接頭固定連接，所述蓮蓬頭中部設置有空間，所述花灑能置于空間內與蓮蓬頭進行組合出水。

技術總結
本技術公開了一種阻尼結構及出水裝置，阻尼結構包括軸向并排設置的第一連接件和第二連接件，所述第一連接件設置第一連接孔，所述第一連接孔內設置有能與第一連接件同步轉動的連接塊；所述第二連接件設置第二連接孔，還包括能與第二連接件同步轉動的摩擦軸，所述摩擦軸能配合設置在第二連接孔內，所述摩擦軸能與插入連接塊內，所述連接塊內周壁與摩擦軸外周壁間設置有第一摩擦環，所述連接塊內還設置有位于摩擦軸內的連接軸，所述連接軸外周壁與摩擦軸內周壁間設置有第二摩擦環，出水裝置包括了上述的阻尼結構，本技術能實現花灑在任一位置的懸停，操作簡單方便。

技術研發人員：戴碧福,胡心占
受保護的技術使用者：廈門建霖健康家居股份有限公司
技術研發日：20240723
技術公布日：2025/4/28
