本技術屬于保持架，具體涉及一種軸承保持架。

背景技術：

1、軸承保持架用于部分地包裹全部或部分滾動體，并隨之運動的軸承零件，用以隔離滾動體，通常還引導滾動體并將其保持在軸承內，軸承是機械中常見的應用零件，用于減少機械轉軸轉動過程中的摩擦阻力，保證回轉精度。其中，在光伏發電領域內，為了保證光伏板可以接受到最大的光照量，需要根據太陽的照射角實時調控光伏板的朝向，用于控制光伏板轉動角度的機械結構內就包括若干個軸承。

2、大規模的光伏發電一般布設在空曠地帶，例如，沙漠等，這種環境雖然有利于光伏板接受太陽光照，但是沙漠地帶的風沙環境會對用于控制光伏板轉動角度的機械機構中的軸承的正常運行造成影響，環境中的風沙會歲空氣進入軸承內，由于現有的保持架不具備排沙結構，導致沙粒停留在保持架兜孔與滾珠之間的配合間隙內，滾珠在轉動的過程中，沙粒會對滾珠以及保持架兜孔內壁造成磨損，增加其保持架與滾珠的摩擦系數，降低兩者的使用壽命。

技術實現思路

1、本實用新型提供了一種軸承保持架，以解決上述技術問題中的至少一個。

2、本實用新型所采用的技術方案為：

3、一種軸承保持架，包括保持架本體，所述保持架本體周向間隔布置有用于安置滾珠的兜孔，沿所述兜孔周向對稱設置有至少四個用于支撐滾珠的支撐部，四個所述支撐部與滾珠相抵以使滾珠與兜孔內壁之間形成兩個第一配合間隙以及兩個第二配合間隙，所述第一配合間隙的間隙寬度大于第二配合間隙間隙寬度，所述兜孔內壁設有排沙槽，所述排沙槽位于第二配合間隙區域內以將進入第二配合間隙內的沙粒導入第一配合間隙。

4、優選地，所述支撐部對稱分布在兜孔兩側的凸臺，每個所述凸臺兩端均具有與滾珠外壁抵接的抵接區。

5、優選地，所述凸臺對稱設置在所述保持架本體的內外兩側。

6、優選地，所述排沙槽內v型槽，所述v型槽深度自中間向兩端逐漸減小。

7、優選地，相鄰所述兜孔之間具有翻折部，所述翻折部為開設置在保持架本體內外兩側的切削槽組成。

8、優選地，每個所述凸臺的抵接區與滾珠之間點接觸。

9、優選地，所述保持架本體上設有凸緣，所述凸緣分布在兜孔的兩側。

10、由于采用了上述技術方案，本實用新型所取得的有益效果為：

11、1.本申請，當環境中的風沙隨氣流進入第一配合間隙以及第二配合間隙內時，進入第一配合間隙內的沙粒由于第一配合間隙的寬度較大，沙粒會隨著氣流自第一配合間隙一側進入從另一側流出，不會停留在第一配合間隙內對滾珠以及兜孔造成磨損，進入第二配合間隙的沙粒會匯集在第二配合間隙區域內的排沙槽內，在滾珠或者保持架本體運動的過程中，匯集在排沙槽內的沙粒經排沙槽導向至第一配合間隙內，最終由第一配合間隙排出。對于保持架本體，通過四個支撐部的設置可以對滾珠進行限位支撐，防止滾珠從兜孔中脫落，在支撐部的作用下，滾珠與兜孔之間形成第一配合間隙以及第二配合間隙，可以有效減小滾珠與兜孔之間的接觸面積，進而減小摩擦阻力。

12、2.作為本實用新型的一種優選實施方式，通過凸臺的設置可以增加保持架本體側向寬度，通過兩個凸臺形成的四個抵接區對滾珠進行限位，可以提到滾珠姿態的穩定性，同時，通過凸臺的設置可以增加保持架本體的結構強度，增加保持架本體的使用壽命。

13、3.作為本實用新型的一種優選實施方式，所述凸臺對稱設置在所述保持架本體的內外兩側。通過此種設計可以進一步增加保持架本體的結構強度，同時，通過位于保持架本體兩側共四個凸臺可以為滾珠提供共計8個抵接區，進一步增加對滾珠的限位效果，可以進一步保證滾珠轉動姿態的穩定性。

14、進一步的是，每個所述凸臺的抵接區與滾珠之間點接觸。此種設計可以進一步減小滾珠與抵接區之間的接觸面積，進而減小兩者之間的摩擦阻力。

15、4.作為本實用新型的一種優選實施方式，所述排沙槽內v型槽，所述v型槽深度自中間向兩端逐漸減小。這種排沙槽的設計可以增加排沙槽的導流能力，進而使匯集在排沙槽內的沙?？焖倥懦觯岣吲派巢鄣呐派承Ч团派承省?/p>

16、5.作為本實用新型的一種優選實施方式，通過翻折部設置可以使任意兩個相鄰的兜孔之間的角度可以適當調節，通過翻折部可以使保持架本體可以彎曲適應不同直徑的軸承，保持架本體通過彎曲使其兩端相接形成閉合的圓環即可。

17、6.作為本實用新型的一種優選實施方式，通過凸緣配合凸臺對兜孔四周的結構進行加強，進而防止兜孔變形，同時，凸緣的設置便于增加保持架本體整體結構的強度，提高保持架本體的使用壽命。

技術特征：

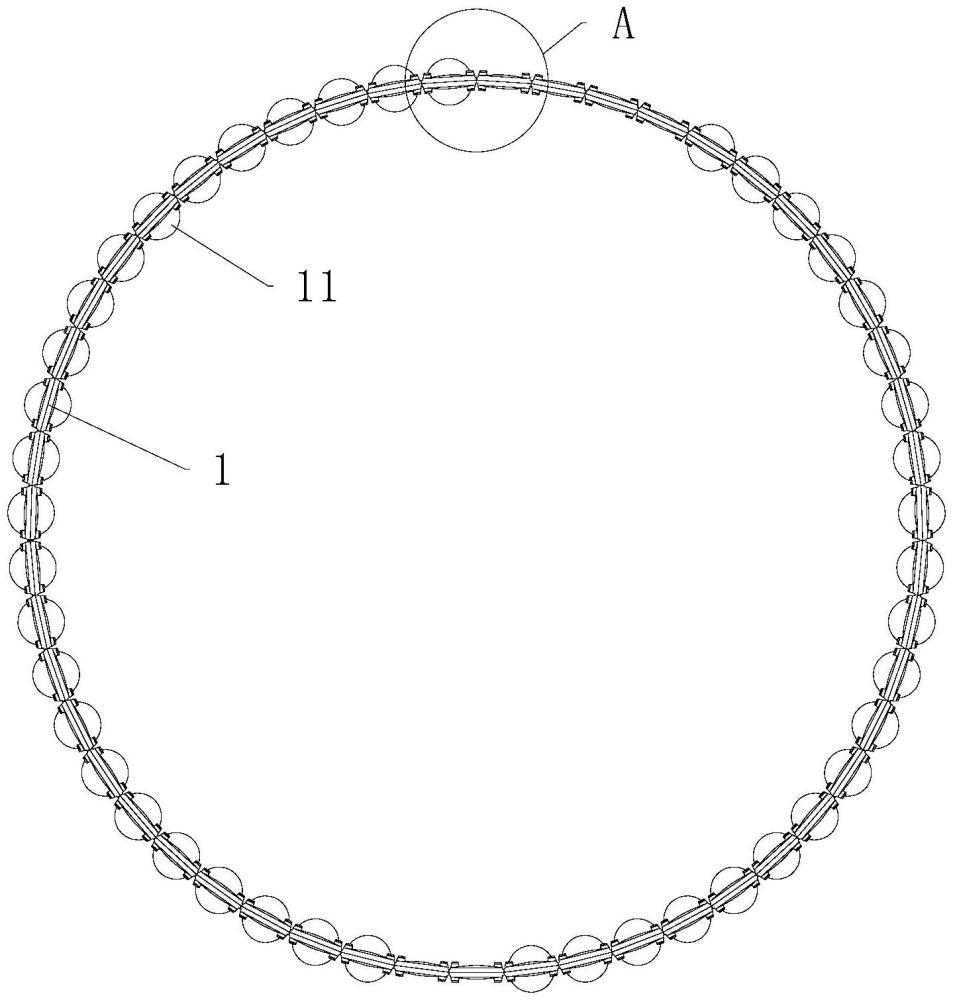

1.一種軸承保持架，包括保持架本體(1)，所述保持架本體(1)周向間隔布置有用于安置滾珠(11)的兜孔(2)，其特征在于，沿所述兜孔(2)周向對稱設置有至少四個用于支撐滾珠(11)的支撐部，四個所述支撐部與滾珠(11)相抵以使滾珠(11)與兜孔(2)內壁之間形成兩個第一配合間隙以及兩個第二配合間隙，所述第一配合間隙的間隙寬度大于第二配合間隙間隙寬度，所述兜孔(2)內壁設有排沙槽(4)，所述排沙槽(4)位于第二配合間隙區域內以將進入第二配合間隙內的沙粒導入第一配合間隙。

2.根據權利要求1所述的一種軸承保持架，其特征在于，所述支撐部對稱分布在兜孔(2)兩側的凸臺(3)，每個所述凸臺(3)兩端均具有與滾珠(11)外壁抵接的抵接區。

3.根據權利要求2所述的一種軸承保持架，其特征在于，所述凸臺(3)對稱設置在所述保持架本體(1)的內外兩側。

4.根據權利要求1所述的一種軸承保持架，其特征在于，所述排沙槽(4)內v型槽，所述v型槽深度自中間向兩端逐漸減小。

5.根據權利要求1-4任一項所述的一種軸承保持架，其特征在于，相鄰所述兜孔(2)之間具有翻折部(201)，所述翻折部(201)為開設置在保持架本體(1)內外兩側的切削槽組成。

6.根據權利要求2或3所述的一種軸承保持架，其特征在于，每個所述凸臺(3)的抵接區與滾珠(11)之間點接觸。

7.根據權利要求1-4任一項所述的一種軸承保持架，其特征在于，所述保持架本體(1)上設有凸緣(5)，所述凸緣(5)分布在兜孔(2)的兩側。

技術總結
本技術公開了一種軸承保持架，屬于保持架領域。本技術采用的技術方案為，一種軸承保持架，包括保持架本體，所述保持架本體周向間隔布置有用于安置滾珠的兜孔，沿所述兜孔周向對稱設置有至少四個用于支撐滾珠的支撐部，四個所述支撐部與滾珠相抵以使滾珠與兜孔內壁之間形成兩個第一配合間隙以及兩個第二配合間隙，所述第一配合間隙的間隙寬度大于第二配合間隙間隙寬度，所述兜孔內壁設有排沙槽，所述排沙槽位于第二配合間隙區域內以將進入第二配合間隙內的沙粒導入第一配合間隙；本技術通過第一配合間隙、第二配合間隙以及排沙槽的設置可以排出滾珠與兜孔之間的沙粒，防止沙粒對兜孔與滾珠造成磨損。

技術研發人員：鄭廣會,鄭金澤,鄭金宇,鄭金秀,溫春國,趙培振
受保護的技術使用者：山東金帝精密機械科技股份有限公司
技術研發日：20240722
技術公布日：2025/4/28
