本發明涉及生活電器領域，尤其是涉及一種過濾裝置、過濾組件、自清潔總成及衣物處理設備。

背景技術：

1、衣物處理設備是常見的家用電器，隨著生活水平的提高，全自動衣物處理設備已走進各家各戶，因為衣物處理設備使用時簡單方便，可以為我們的快節奏生活提供很多便利。衣物處理設備在工作時可以處理衣物上附著的毛屑以完成對衣物的清潔工作，脫落的毛屑會堆積在衣物處理設備內部，然而，在衣物處理設備進入智能化時代的當下，衣物處理設備對于自身內部堆積的毛屑的清理工作依然需要人工手動進行清潔，這樣的清潔方式會增加勞動量，同時也會降低消費者的對于衣物處理設備的體驗好感。如果消費者沒有對衣物處理設備內部堆積的毛屑進行及時的清理或者忘記清理，會導致毛屑在潮濕蔭蔽的環境中滋生細菌，甚至腐爛，最終會對消費者的健康造成有害的影響。此外，在現有的自清潔設備中，由于過濾能力不足，回流至衣物處理設備內的水可能會形成二次污染，影響用戶體驗感。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種過濾裝置。根據本發明的過濾裝置在殼體內可轉動地設置第一過濾件，通過第一過濾件的轉動使過濾裝置在過濾狀態和自清潔狀態之間切換，實現了過濾裝置的過濾功能以及自清潔功能，提高了用戶體驗感。

2、本發明還提出一種包括上述過濾裝置的過濾組件。

3、本發明還提出一種包括上述過濾組件的自清潔總成。

4、本發明還提出一種包括上述自清潔總成的衣物處理設備。

5、根據本發明的過濾裝置包括殼體和第一過濾件，所述殼體內形成有第一容納腔，所述殼體上設置有與所述第一容納腔連通的第一接口和第二接口，所述第一接口與衣物處理設備的出水口連通；所述第一過濾件可移動地設置于所述第一容納腔內以在過濾狀態與自清潔狀態之間切換，其中：所述第一過濾件適于在過濾狀態下將所述第一容納腔分隔為第一腔體和第二腔體，所述第一接口和所述第二接口分別與所述第一腔體和所述第二腔體連通。

6、根據本發明的過濾裝置設置了殼體和第一過濾件，殼體內形成有第一容納腔，第一容納腔可以用于收容第一過濾件。裝配時，第一過濾件可移動地設置于第一容納腔內以便于過濾裝置對進入第一容納腔的水進行過濾。具體地，殼體上形成有第一接口和第二接口，第一接口可以理解為過濾裝置的進水口，裝配時，第一接口可以和衣物處理設備的出水口連通以便于衣物處理設備產生的污水流入過濾裝置進行過濾；第二接口則可以理解為過濾裝置的出水口，裝配時，第二接口可以和衣物處理設備的排污口或者其他排水結構連接以便于過濾后的水通過第二接口排出過濾裝置。

7、過濾裝置在工作時可以分為過濾狀態和自清潔狀態，過濾裝置使用時可以根據需求選擇對應的狀態，當選定過濾裝置的工作狀態后，第一過濾件在第一容納腔內可以根據過濾裝置的實時狀態選擇性地移動以將第一容納腔分隔成兩個不同的腔體，第一過濾件分隔第一容納腔的設計方案可以避免第一容納腔內過濾前的污水與過濾后的水發生交融導致二次污染進而影響過濾裝置的過濾效果。

8、具體地，當過濾裝置處于過濾狀態時，第一過濾件處于豎直位置，豎直位置可以理解為圖6中所示的第一過濾件的位置，此時，第一過濾件將第一容納腔分隔為第一腔體和第二腔體，第一接口與第一腔體連通，第二接口與第二腔體連通。通過第一接口進入第一容納腔的污水可以在第一過濾件的位置被過濾，毛屑等雜質滯留在第一腔體內或者第一過濾件朝向第一腔體的一側表面上；過濾后的水則通過第一過濾件進入第二腔體，進入第二腔體的水則可以通過第二接口流出。第一過濾件的設置能夠?qū)⑦M入過濾裝置的污水中的雜質收集在第一腔體內，以便于后續對雜質的集中處理，同時，第一過濾件還能將過濾前的污水和過濾后的水分隔開以避免二次污染，提高了過濾裝置的過濾效果。

9、當過濾裝置處于自清潔狀態下時，第一過濾件發生轉動直至處于水平位置，此時，通過第一接口進入第一容納腔的水可以沖洗掉第一過濾件上粘附的毛屑等雜質，脫落的雜質可以通過第二接口流出過濾裝置，避免了毛屑在過濾裝置內長時間堆積而影響過濾裝置的過濾效果以及細菌的滋生，此外，第一過濾件通過轉動實現了過濾裝置的自清潔功能，避免了額外的人工操作，提高了用戶體驗感。

10、根據本發明的一個實施例，所述殼體構造為筒狀，所述過濾件可轉動地設置于所述第一容納腔內，所述第一過濾件的旋轉軸與所述殼體的軸線同軸設置。

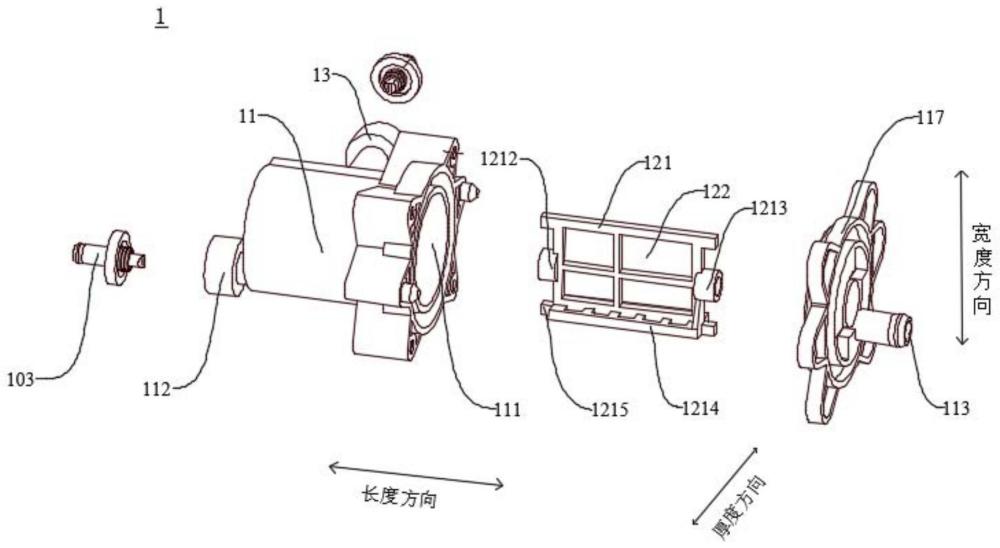

11、根據本發明的一個實施例，所述殼體包括側板、第一端板和第二端板，所述側板環繞設置以限定出兩端敞開的所述第一容納腔；所述第一端板和所述第二端板分別設置于所述側板的兩端分別與所述側板配合以封閉所述第一容納腔，所述第一端板和所述第二端板上分別形成有所述第一接口和所述第二接口，所述第一過濾件可轉動地設置于所述第一端板與所述第二端板中的一個上。

12、根據本發明的一個實施例，在所述殼體的軸向投影中所述第一接口和所述第二接口在周向上間隔設置。

13、根據本發明的一個實施例，所述側板的自由端形成有第一卡接部，所述第二端板上形成有適于與所述第一卡接部配合的第二卡接部。

14、根據本發明的一個實施例，所述第一端板上形成有第一旋轉槽，所述第二端板上形成有第二旋轉槽，所述第一旋轉槽和所述第二旋轉槽正對；所述第一過濾件在所述側板延伸方向上的兩端設置有第一轉軸和第二轉軸，所述第一轉軸和所述第二轉軸同軸設置且分別收容于所述第一旋轉槽和所述第二旋轉槽內。

15、根據本發明的一個實施例，所述第一過濾件包括支架和濾網，所述支架上形成有過濾孔，所述支架可轉動地設置在所述第一端板和所述第二端板中的一個上，所述支架在延伸方向上的兩端分別設置有所述第一轉軸和所述第二轉軸；所述濾網設置在所述支架上。

16、根據本發明的一個實施例，所述支架在寬度方向上的至少一側邊沿設置有在周向上延伸的擋水筋，所述擋水筋靠近所述側板的一側表面形成有與所述側板的內壁貼合的弧形擋水面。

17、根據本發明的一個實施例，所述第一端板上形成有在周向上延伸的第一滑槽，和/或所述第二端板上形成有在周向上延伸的第二滑槽；所述支架在長度方向上的至少一側邊沿設置有延伸部，所述延伸部構造為多個且分別朝向所述第一端板或所述第二端板延伸，每個所述延伸部適于在對應的所述第一滑槽或所述第二滑槽內滑動。

18、根據本發明的一個實施例，所述第一滑槽構造為在所述第一端板上中心對稱的兩個，所述第二滑槽構造為在所述第二端板上中心對稱的兩個。

19、根據本發明的一個實施例，過濾裝置還包括驅動裝置，所述驅動裝置設置于所述殼體上且適于驅動所述第一過濾件移動以由過濾狀態切換至自清潔狀態。

20、根據本發明的一個實施例，驅動裝置構造為設置于所述殼體上的連通管，所述連通管內形成有通道，所述通道與所述第一容納腔連通，所述連通管可選擇導通。

21、根據本發明的一個實施例，所述殼體上形成有與所述連通管連通的第三接口，所述第一過濾件適于在自清潔狀態下在第一容納腔內限定出分別與所述第一接口和所述第二接口連通的第三腔體以及與所述第三接口連通的第四腔體。

22、根據本發明的一個實施例，在過濾狀態下，所述第三接口和所述第二接口在所述第一過濾件上的投影分別位于所述旋轉軸的兩側；在自清潔狀態下，所述第一接口和所述第二接口在所述第一過濾件上的投影分別位于所述旋轉軸的兩側。

23、根據本發明的一個實施例，所述第一接口和所述第三接口內設置有單向閥。

24、下面簡單描述根據本發明的過濾組件。

25、根據本發明的過濾組件包括上述實施例中的過濾裝置以及分離裝置，其中，分離裝置上形成有第四接口、第五接口和第六接口，第四接口與衣物處理設備的出水口連通，第五接口與衣物處理設備的回水口連通，第六接口與第一接口連通，由于根據本發明的過濾組件設置有上述實施例中的過濾裝置，因此，衣物處理設備產生的水可以通過第四接口進入分離裝置，分離裝置可以對進入分離裝置自身內部的水進行處理以分離出干凈的水和混合毛屑的水。在分離裝置的作用下，干凈的水通過第五接口流回衣物處理設備的回水口以便于二次使用，混合毛屑等雜質的水則可以通過第六接口流向第一接口并流入過濾裝置內進行過濾。而過濾裝置可以通過第一過濾件將第六接口導入的水進行過濾處理，此時，水中混合的毛屑會粘附在第一過濾件朝向第一腔體的一側表面，過濾后的水則流入第二腔體并通過第二接口流出。過濾裝置的設置能夠?qū)Ψ蛛x裝置分離出的污水進行二次過濾，進一步降低第二出口流出的水中攜帶的雜質。過濾裝置的設置能夠提高過濾組件的過濾效果，第二接口流出的水則可以通過管路流至其他用水設備或結構。

26、根據本發明的一個實施例，所述分離裝置包括第一段和第二段，所述第一段構造為柱段，所述第一段上設置有所述第四接口和所述第五接口；所述第二段構造為錐段，所述錐段的起始端與所述第一段連接，所述錐段的末端形成有所述第六接口，所述錐段的直徑在所述起始端朝向所述末端的方向上逐漸減小。

27、根據本發明的一個實施例，所述第一段和所述第二段在高度方向上同軸設置。

28、下面簡單描述根據本發明的自清潔總成。

29、根據本發明的自清潔總成包括上述實施例中的過濾組件以及泵殼，其中，所述泵殼內形成有第二容納腔，所述第二容納腔內設置有第二過濾件，所述第二容納腔的進口與所述衣物處理設備的出口連通，所述第二容納腔的出口與所述第五接口連通，由于根據本發明的自清潔總成設置有上述實施例中的過濾組件，因此，當過濾組件與泵殼裝配后，泵殼產生的水可以通過第五接口進入分離裝置，經過分離裝置分離處理后，干凈的水可以流回衣物處理設備的回水口或者其他用水結構以便于循環使用，混合毛屑的水經過第六接口流入過濾裝置進行過濾，此時，第二接口可以和泵殼內的第二容納腔連通，過濾后的水可以進入第二容納腔再次經過第二過濾件過濾，第二過濾件二次過濾后的水再流回分離裝置，進一步降低第四接口流出的水中所攜帶的毛屑等雜質，可以理解為，衣物處理設備流出的水在第二容納腔、分離裝置以及第一容納腔內反復循環過濾，提高了自清潔總成的過濾能力。值得注意的是，當自清潔總成處于過濾狀態時，第二接口流出的水在第二容納腔內可以再次過濾；當自清潔總成處于自清潔狀態時，第二接口流出的水流入第二容納腔時不會進行過濾而直接通過泵殼上用于排污的管路排出至外界。

30、根據本發明的一個實施例，所述第二過濾件在所述泵殼內分隔出凈水腔和污水腔，所述泵殼上形成有第七接口和第八接口，所述第七接口將所述凈水腔與所述第五接口連通，所述第八接口將所述第二接口與所述污水腔連通。

31、根據本發明的一個實施例，所述泵殼上還設置有第九接口，所述第九接口與所述衣物處理設備的排污口連通，所述第九接口內設置有可選擇地導通或關閉的控制閥。

32、下面簡單描述根據本發明的衣物處理設備。

33、根據本發明的衣物處理設備包括上述實施例中的自清潔總成，由于根據本發明的衣物處理設備包括上述實施例中的自清潔總成，因此，衣物處理設備產生的污水可以經過自清潔總成的過濾凈化后流回衣物處理設備的回水口以便于再次使用，提高了水的利用率。此外，自清潔總成可以對污水進行多次循環過濾，避免了毛屑等雜質流回衣物處理設備造成二次污染，提高了用戶體驗感。

34、綜上所述，當自清潔總成處于過濾狀態時，衣物處理設備產生的污水可以直接流入泵殼內的污水腔，污水腔內污水經過第二過濾件過濾后，毛屑粘附在第二過濾件的表面，過濾后的水則進入凈水腔，第七接口與第五接口連通，凈水腔內的水可以通過第七接口流向第五接口并進入分離裝置，進入分離裝置后，水中所攜帶的毛屑等雜質在重力的作用下朝向錐段的末端移動，不含毛屑的水則通過第四接口流回衣物處理設備的回水口以便于二次使用。分離裝置分離出的攜帶毛屑的水會從第六接口流出并通過第一接口進入過濾裝置，過濾裝置可以對第一接口流入的水進行過濾，第一接口流入的水進入第一腔體，此時，第一過濾件處于豎直位置，第一腔體內的水經過第一過濾件的過濾后進入第二腔體，而毛屑等雜質則附著在第一過濾件朝向第一腔體的一側表面。第二腔體內的水可以通過第二接口流向第八接口并進入污水腔內開始循環，分離裝置、過濾裝置以及泵殼的設置使衣物處理設備產生的污水可以在三個不同的結構中循環過濾，降低了流回衣物處理設備回水口的水的雜質含量，提高了衣物處理設備的過濾效果以及對水的利用率。當自清潔總成處于自清潔狀態時，第三接口打開，清潔水驅動第一過濾件轉動至水平位置，第一接口和第二接口分別與第三腔體連通，第一接口流出的水沖洗掉第一過濾件上的毛屑，混合毛屑的水從第二接口流至污水腔，此時第七接口關閉，第九接口打開，污水腔內的水可以沖洗第二過濾件表面的毛屑，混合毛屑的水通過第九接口流向排污口并排出至外界。自清潔總成的自清潔功能實現了對過濾裝置以及泵殼的清潔，避免了毛屑在自清潔總成內部滯留導致二次污染，且整個自清潔過程無需人工手動清潔，提高了用戶體驗感。

35、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
