本申請屬于軸承保持架領域，具體涉及一種柔性軸承保持架。

背景技術：

1、作為清潔能源的代表之一，光伏發電為人類的綠色生活提供了無盡的暢享，每天伴隨著太陽升起，太陽能轉換的電流可直接驅動洗衣機、冰箱、收音機、計算機等進行工作；由太陽能燒開的熱水源源不斷供應浴室、廚房；若在陰雨天，人們則可使用蓄能器中儲存的太陽能。

2、現有的太陽能發電的發展趨勢是使用自動跟蹤式的光伏發電設備，此種設備的各個太陽能電池板都能與太陽的運動保持同步，相較傳統的固定式太陽能光伏發電設備每天只有兩小時的時間能夠發出最大的功率，自動跟蹤式的太陽能電池板模塊則能夠明顯地提供更多陽光輻射的能源。

3、而在太陽能發電設備中，由于太陽能發電設備的調整電動機運動一直是按照相同的機械原理運動的，電機調節著太陽能電池板模塊準確地到達每一個跟蹤位置，滾動球軸承保證了跟蹤運動中的阻力最小，且一套太陽能發電設備的每一個太陽能電池板模塊都要跟隨運動，需要安裝使用許多滾動軸承，滾動軸承的使用幾乎是不可替代的。

4、按滾動體的形狀，滾動軸承分為球軸承和滾子軸承兩大類。滾動軸承一般由外圈、內圈、滾動體和保持架四部分組成。保持架(即軸承保持架，又稱軸承保持器)，指部分地包裹全部或部分滾動體，并隨之運動的軸承零件，用以隔離滾動體，通常還引導滾動體并將其保持在軸承內。因此保持架是軸承十分重要的組成部件，且保持架的結構直接影響滾動體的轉動，影響軸承的使用效果和使用壽命。

5、且由于太陽能發電板設置在室外環境，目前行業內光伏系統的痛點主要集中在大風工況下光伏系統的不穩定性，一方面在大風工況下由于光伏組件的面積較大，光伏組件需要承受較大的風載荷，該風載荷傳遞至光伏支架時對光伏支架產生較大的作用力，對結構穩定性產生了較大考驗，另一方面室外風沙不慎落入保持架內，且由于光伏軸承的低轉速特殊性，可能會出現卡頓等現象，影響軸承及光伏板的正常使用。

技術實現思路

1、本申請提供了一種柔性軸承保持架，通過設置第一排沙通道防止保持架內圈堆積風沙。

2、本申請所采用的技術方案為：

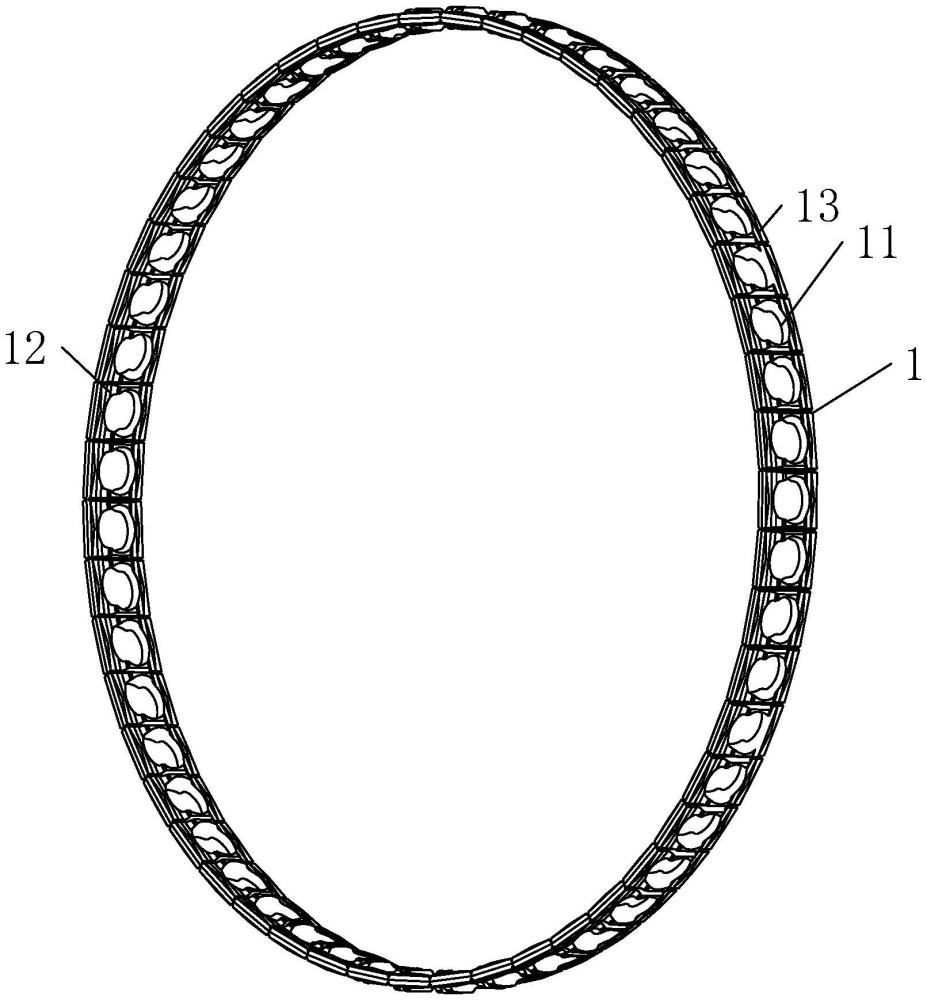

3、一種柔性軸承保持架，包括：保持架主體，保持架主體采用柔性材料階段形成且保持架主體設有多個兜孔，兜孔內設有滾動體，保持架主體包括多個裝載體，兜孔設于裝載體的中心，裝載體包括朝向軸承內圈的第一滾動面和朝向軸承外圈的第二滾動面，相鄰第二滾動面之間設有連接槽，第一滾動面處設有與連接槽連通的第一排沙通道。

4、在一種柔性軸承保持架優選的實現方式中，第二滾動面設有凸起，相鄰凸起之間形成連接槽，凸起的高度至少覆蓋滾動體的四分之一。

5、在一種柔性軸承保持架優選的實現方式中，第一滾動面對應連接槽的位置處設有通孔，連接槽設有與通孔連通的排沙孔，通孔與排沙孔之間設有第一排沙通道。

6、在一種柔性軸承保持架優選的實現方式中，通孔朝向第一排沙通道的一側設有止返片，止返片包括固定于通孔內壁的近位端并由近位端沿第一排沙通道延伸，延伸端部形成遠位端，遠位端與第一排沙通道的內壁之間設有間隙。

7、在一種柔性軸承保持架優選的實現方式中，沿近位端至遠位端，止返片的寬度逐漸減小。

8、在一種柔性軸承保持架優選的實現方式中，連接槽設有與排沙孔連接的第二排沙通道，第二排沙通道自排沙孔延伸至連接槽的端部。

9、在一種柔性軸承保持架優選的實現方式中，排沙孔位于連接槽的中心，連接槽內凹以形成第二排沙通道，第二排沙通道與排沙孔同軸設置。

10、在一種柔性軸承保持架優選的實現方式中，相鄰第一滾動面之間設有凹陷部，各凹陷部設有多個通孔，且通孔沿凹陷部均勻分布。

11、在一種柔性軸承保持架優選的實現方式中，凹陷部的內凹深度小于連接槽的內凹深度。

12、由于采用了上述技術方案，本申請所取得的有益效果為：

13、(1)該保持架與鋼絲軌道配合使用，通過設置第一排沙通道，且設置其與連接槽連通，將第一滾動面處的風沙通過第一排沙通道排出，避免風沙落入軸承內圈。

14、(2)設置止返片，當風沙等雜質通過通孔流向排沙孔時，通過位于排沙通道內的止返片，避免風沙沿排沙通道反向流至通孔處。

15、(3)通過設置第二排沙通道，在連接槽對風沙進行進一步引導排出，避免在連接槽內堆積。

技術特征：

1.一種柔性軸承保持架，其特征在于，包括：保持架主體，所述保持架主體采用柔性材料階段形成且所述保持架主體設有多個兜孔，所述兜孔內設有滾動體，所述保持架主體包括多個裝載體，所述兜孔設于所述裝載體的中心，所述裝載體包括朝向所述軸承內圈的第一滾動面和朝向所述軸承外圈的第二滾動面，相鄰所述第二滾動面之間設有連接槽，至少一處所述連接槽設有拼接，所述第一滾動面處設有與所述連接槽連通的第一排沙通道。

2.根據權利要求1所述的一種柔性軸承保持架，其特征在于，所述第二滾動面設有凸起，相鄰所述凸起之間形成所述連接槽，所述凸起的高度至少覆蓋所述滾動體的四分之一。

3.根據權利要求1所述的一種柔性軸承保持架，其特征在于，所述第一滾動面對應所述連接槽的位置處設有通孔，所述連接槽設有與所述通孔連通的排沙孔，所述通孔與所述排沙孔之間設有第一排沙通道。

4.根據權利要求3所述的一種柔性軸承保持架，其特征在于，所述通孔朝向所述第一排沙通道的一側設有止返片，所述止返片包括固定于所述通孔內壁的近位端并由所述近位端沿所述第一排沙通道延伸，延伸端部形成遠位端，所述遠位端與所述第一排沙通道的內壁之間設有間隙。

5.根據權利要求4所述的一種柔性軸承保持架，其特征在于，沿所述近位端至所述遠位端，所述止返片的寬度逐漸減小。

6.根據權利要求4所述的一種柔性軸承保持架，其特征在于，所述連接槽設有與所述排沙孔連接的第二排沙通道，所述第二排沙通道自所述排沙孔延伸至所述連接槽的端部。

7.根據權利要求6所述的一種柔性軸承保持架，其特征在于，所述排沙孔位于所述連接槽的中心，所述連接槽內凹以形成所述第二排沙通道，所述第二排沙通道與所述排沙孔同軸設置。

8.根據權利要求4所述的一種柔性軸承保持架，其特征在于，相鄰所述第一滾動面之間設有凹陷部，各所述凹陷部設有多個所述通孔，且所述通孔沿所述凹陷部均勻分布。

9.根據權利要求8所述的一種柔性軸承保持架，其特征在于，所述凹陷部的內凹深度小于所述連接槽的內凹深度。

技術總結
本申請公開了一種柔性軸承保持架，包括：保持架主體，保持架主體采用柔性材料階段形成且保持架主體設有多個兜孔，兜孔內設有滾動體，保持架主體包括多個裝載體，兜孔設于裝載體的中心，裝載體包括朝向軸承內圈的第一滾動面和朝向軸承外圈的第二滾動面，相鄰第二滾動面之間設有連接槽，第一滾動面處設有與連接槽連通的第一排沙通道。該保持架與鋼絲軌道配合使用，通過設置第一排沙通道，且設置其與連接槽連通，將第一滾動面處的風沙通過第一排沙通道排出，避免風沙落入軸承內圈。

技術研發人員：鄭廣會,趙培振,鄭金澤,鄭金宇,鄭金秀,溫春國
受保護的技術使用者：山東金帝精密機械科技股份有限公司
技術研發日：20240722
技術公布日：2025/4/28
