本技術屬于電纜敷設，具體涉及一種潛艇用電纜緩震組件及柔性電纜緩震支架。

背景技術：

1、潛艇使用電力電纜作為電力傳輸和分配系統的重要組成部分，這些電纜用于將電力從發電機室傳遞到各個船舶系統、設備和裝置，以滿足船上各種電氣設備的供電需求，艦船電纜的規格、截面積和材料選擇也會因具體的船舶類型、功率需求和電氣系統設計而有所不同。潛艇電纜一般由多芯電纜組成，其中每個芯線都用于傳輸不同的電力或信號。這些電纜通常由銅導體、絕緣層、護套和外護套等組成，以滿足潛艇電氣系統的要求。但是現有技術中，現有的潛艇電纜在船艦行駛的過程中，容易受到較大的沖擊力和晃動，長時間的晃動容易使潛艇電纜與電氣裝備接口處發生脫落或者松動，造成接觸不良，誘發安全事故。

2、中國專利cn1945083a披露一種船舶及海洋工程整體凸起拉伸型電纜橋架,包括有托板和導板,其特點是托板和導板為一體化的梯型結構,經整體沖壓成型工藝處理后的托板的每節凹凸表面上設有加強筋,電纜橋架兩端的導板上端角處為“r”型,導板與托板之間連接處也為“r”型并形成一條加強筋,導板側壁上還設有連續有規則的連接孔。與現有技術相比,本發明采用整體沖壓成型工藝,使橋架的導板、托板無需焊接成為一體。上述電纜橋架并未考慮艦船內部減震降噪因素。目前對于潛艇電纜減振，尚無相關資料報道，但對于其他的電纜減振形式，一般是用固定環套住電纜，然后在固定環下部設置減振裝置。上述技術方案結構復雜，很難滿足電纜兩個方向及多根電纜同時減振的減振要求，對于減振裝置參數的調節不方便。

技術實現思路

1、本實用新型旨在克服現有技術的不足之處而提供一種結構簡單、維修方便、結構穩定、減振裝置參數可調、減震降噪效果理想，具有過載保護功能的潛艇用電纜緩震組件及柔性電纜緩震支架。

2、為解決上述技術問題，本實用新型是這樣實現的：

3、一種潛艇用電纜緩震組件，包括掛板、t形吊板及緩震橡膠片；所述t形吊板底部橫向固定設有托板；所述緩震橡膠片固定置于掛板與t形吊板之間且位于托板之上；在所述t形吊板的上部設有裝配孔；在所述掛板兩側設有安裝孔。

4、進一步地，本實用新型在所述掛板上設有卡鉤；在所述t形吊板上對應卡鉤位置設有通孔。

5、進一步地，本實用新型在所述t形吊板中部區域設有螺釘孔；螺釘經螺釘孔與緩震橡膠片固定相接。

6、一種柔性電纜緩震支架，包括電纜托架及潛艇用電纜緩震組件；所述潛艇用電纜緩震組件包括掛板、t形吊板及緩震橡膠片；所述t形吊板底部橫向固定設有托板；所述緩震橡膠片固定置于掛板與t形吊板之間且位于托板之上；在所述t形吊板的上部設有裝配孔；在所述掛板兩側設有安裝孔；所述潛艇用電纜緩震組件中的掛板通過安裝孔與電纜托架固定相接。

7、本實用新型結構簡單、維修方便、結構穩定、減振裝置參數可調、減震降噪效果理想，具有過載保護功能。本實用新型減振靜剛度可通過調節電纜緩震組件不同安裝位置實現。

8、與現有技術相比，本實用新型具有如下特點：

9、a.電纜緩震組件在電纜托架上的不同安裝位置可以滿足不同質量電纜的減振要求，同時借助有限元的優化功能，可對其構型進行優化，方便實現。

10、b.本電纜緩震組件實現了電纜橫向、軸向和縱向三個方向的減振要求。

11、c.本電纜緩震組件可滿足多根電纜同時減振的技術要求。

12、d.本電纜緩震組件占用空間較小，滿足了潛艇空間極為狹小的安裝環境。

13、e.本電纜緩震組件有過載保護功能，當電纜承受較大的慣性力時，阻止其繼續位移，防止緩震橡膠片受壓縮過大而損壞。

技術特征：

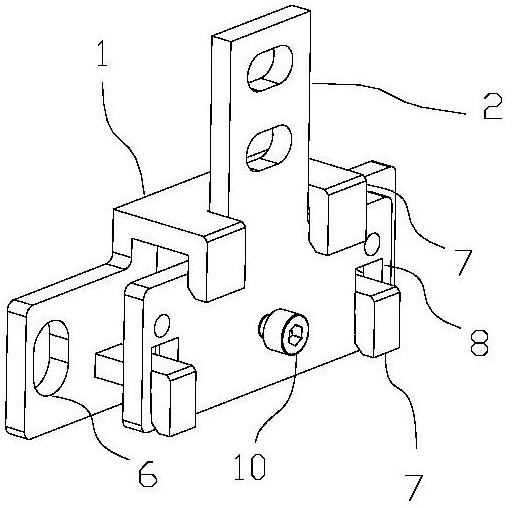

1.一種潛艇用電纜緩震組件，其特征在于，包括掛板（1）、t形吊板（2）及緩震橡膠片（3）；所述t形吊板（2）底部橫向固定設有托板（4）；所述緩震橡膠片（3）固定置于掛板（1）與t形吊板（2）之間且位于托板（4）之上；在所述t形吊板（2）的上部設有裝配孔（5）；在所述掛板（1）兩側設有安裝孔（6）。

2.根據權利要求1所述潛艇用電纜緩震組件，其特征在于：在所述掛板（1）上設有卡鉤（7）；在所述t形吊板（2）上對應卡鉤（7）位置設有通孔（8）。

3.根據權利要求2所述潛艇用電纜緩震組件，其特征在于：在所述t形吊板（2）中部區域設有螺釘孔（9）；螺釘（10）經螺釘孔（9）與緩震橡膠片（3）固定相接。

4.一種柔性電纜緩震支架，其特征在于，包括電纜托架及潛艇用電纜緩震組件；所述潛艇用電纜緩震組件包括掛板（1）、t形吊板（2）及緩震橡膠片（3）；所述t形吊板（2）底部橫向固定設有托板（4）；所述緩震橡膠片（3）固定置于掛板（1）與t形吊板（2）之間且位于托板（4）之上；在所述t形吊板（2）的上部設有裝配孔（5）；在所述掛板（1）兩側設有安裝孔（6）；所述潛艇用電纜緩震組件中的掛板（1）通過安裝孔（6）與電纜托架固定相接。

技術總結
本技術屬于電纜敷設技術領域，具體涉及一種潛艇用電纜緩震組件及柔性電纜緩震支架。潛艇用電纜緩震組件包括掛板（1）、T形吊板（2）及緩震橡膠片（3）；T形吊板（2）底部橫向固定設有托板（4）；所述緩震橡膠片（3）固定置于掛板（1）與T形吊板（2）之間且位于托板（4）之上；在T形吊板（2）的上部設有裝配孔（5）；在所述掛板（1）兩側設有安裝孔（6）。柔性電纜緩震支架包括電纜托架及潛艇用電纜緩震組件；所述潛艇用電纜緩震組件中的掛板（1）通過安裝孔（6）與電纜托架固定相接；本技術維修方便、結構穩定、減振裝置參數可調、減震降噪效果理想，具有過載保護功能。

技術研發人員：梁廷偉,趙遠東
受保護的技術使用者：撫順歐柏麗實業股份有限公司
技術研發日：20240906
技術公布日：2025/4/28
