本申請涉及閥門，尤其涉及一種具有位置指示功能的閥門位置限定裝置。

背景技術：

1、閥門是用于啟閉管路、調節及控制輸送介質的管路附件。在閥門的設計過程中，對閥門的開關位置要進行限定，并且需要對閥門的位置明確指示，以方便操作人員對閥門的工作狀態進行判斷，從而更快進行后續操作。

2、然而，現有的閥門位置指示和閥門位置限定通過兩個獨立的機構實現，不僅使得裝置整體結構較為復雜，且兩個機構在安裝時需要單獨設立支架或者安裝在閥蓋上，使得占用的空間尺寸較大，從而在對外形尺寸有嚴格要求的場合下無法使用。

技術實現思路

1、本申請實施例通過提供一種具有位置指示功能的閥門位置限定裝置，解決了現有裝置結構復雜且占用的空間尺寸較大的問題。

2、本實用新型實施例提供了一種具有位置指示功能的閥門位置限定裝置，該具有位置指示功能的閥門位置限定裝置包括連接盤、防轉塊、兩個限位塊和兩個位置指示機構；所述連接盤設置在閥蓋和閥門執行器之間；所述防轉塊和兩個所述限位塊均嵌設于所述連接盤的背離所述閥蓋的一端，且兩個所述限位塊均與所述連接盤固定；所述防轉塊和閥桿連接，且所述防轉塊能夠跟隨所述閥桿轉動；所述防轉塊上開設有沿其高度方向延伸的卡槽，所述卡槽的長度方向和所述防轉塊的外圓方向一致；所述防轉塊的背離所述卡槽的一側設置有圓弧凸臺；兩個所述位置指示機構均設置在所述連接盤內；閥門在開啟位置時，所述卡槽與其中一個所述限位塊抵接，同時所述圓弧凸臺與其中一個所述位置指示機構抵接，以使所述位置指示機構的背離所述圓弧凸臺的一端能夠伸出所述連接盤；閥門在關閉位置時，所述卡槽與另一個所述限位塊抵接，同時所述圓弧凸臺與另一個所述位置指示機構抵接，以使所述位置指示機構的背離所述圓弧凸臺的一端能夠伸出所述連接盤。

3、在一種可能的實現方式中，所述位置指示機構包括指示桿、連接件和彈性元件；所述連接件套設于所述指示桿，且所述指示桿能夠在所述連接件內滑動；所述連接件和所述連接盤連接；所述彈性元件套設于所述指示桿，且所述彈性元件的第一端和所述連接件連接，第二端和所述指示桿連接；當所述卡槽與其中一個所述限位塊抵接時，所述圓弧凸臺與該所述限位塊對應的所述指示桿抵接，以壓縮所述彈性元件并使所述指示桿在所述連接件內滑動，從而使所述指示桿的背離所述圓弧凸臺的一端伸出所述連接盤。

4、在一種可能的實現方式中，該具有位置指示功能的閥門位置限定裝置還包括螺釘；所述螺釘用于連接所述連接盤和所述閥蓋。

5、在一種可能的實現方式中，所述連接盤的與所述閥蓋連接的一端開設有第一定位止口。

6、在一種可能的實現方式中，該具有位置指示功能的閥門位置限定裝置還包括第一定位銷；所述連接盤的與所述閥蓋連接的一端開設有第一定位孔；所述第一定位銷安裝在所述第一定位孔內并與所述閥蓋連接。

7、在一種可能的實現方式中，該具有位置指示功能的閥門位置限定裝置還包括螺栓；所述螺栓用于連接所述連接盤和所述閥門執行器。

8、在一種可能的實現方式中，所述連接盤的與所述閥門執行器連接的一端開設第二定位止口。

9、在一種可能的實現方式中，該具有位置指示功能的閥門位置限定裝置還包括第二定位銷；所述連接盤的與所述閥門執行器連接的一端開設有第二定位孔；所述第二定位銷安裝在所述第二定位孔內并與所述閥門執行器連接。

10、本實用新型實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：

11、本實用新型實施例提供了一種具有位置指示功能的閥門位置限定裝置，該裝置包括連接盤、防轉塊、兩個限位塊和兩個位置指示機構。連接盤設置在閥蓋和閥門執行器之間。防轉塊和兩個限位塊均嵌設于連接盤的背離閥蓋的一端，且兩個限位塊均與連接盤固定。防轉塊和閥桿連接，且防轉塊能夠跟隨閥桿轉動。防轉塊上開設有沿其高度方向延伸的卡槽，卡槽的長度方向和防轉塊的外圓方向一致。防轉塊的背離卡槽的一側設置有圓弧凸臺。兩個位置指示機構均設置在連接盤內。閥門在開啟位置時，卡槽與其中一個限位塊抵接，同時圓弧凸臺與其中一個位置指示機構抵接，以使位置指示機構的背離圓弧凸臺的一端能夠伸出連接盤。閥門在關閉位置時，卡槽與另一個限位塊抵接，同時圓弧凸臺與另一個位置指示機構抵接，以使位置指示機構的背離圓弧凸臺的一端能夠伸出連接盤。本申請將連接盤作為裝置主體，防轉塊、兩個限位塊和兩個位置指示機構集成設計在連接盤上，結構簡單且安裝方便，不僅能夠在限定閥門開關位置的同時對閥門開關位置進行指示，也大幅壓縮了裝置占用的空間尺寸，提高了裝置的適用范圍。

技術特征：

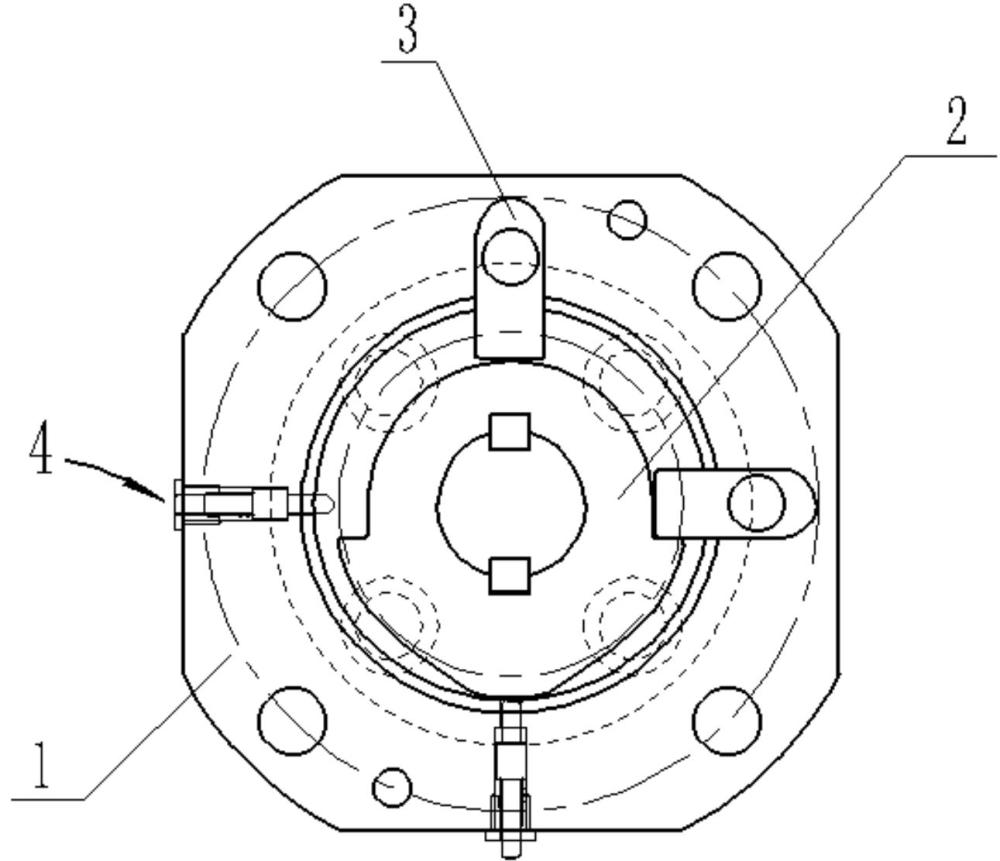

1.一種具有位置指示功能的閥門位置限定裝置，其特征在于，包括連接盤（1）、防轉塊（2）、兩個限位塊（3）和兩個位置指示機構（4）；

2.根據權利要求1所述的具有位置指示功能的閥門位置限定裝置，其特征在于，所述位置指示機構（4）包括指示桿（41）、連接件（42）和彈性元件（43）；

3.根據權利要求1所述的具有位置指示功能的閥門位置限定裝置，其特征在于，還包括螺釘（8）；

4.根據權利要求1所述的具有位置指示功能的閥門位置限定裝置，其特征在于，所述連接盤（1）的與所述閥蓋（6）連接的一端開設有第一定位止口（1a）。

5.根據權利要求1所述的具有位置指示功能的閥門位置限定裝置，其特征在于，還包括第一定位銷（9）；

6.根據權利要求1所述的具有位置指示功能的閥門位置限定裝置，其特征在于，還包括螺栓（10）；

7.根據權利要求1所述的具有位置指示功能的閥門位置限定裝置，其特征在于，所述連接盤（1）的與所述閥門執行器（7）連接的一端開設第二定位止口（1c）。

8.根據權利要求1所述的具有位置指示功能的閥門位置限定裝置，其特征在于，還包括第二定位銷（11）；

技術總結
本申請公開了一種具有位置指示功能的閥門位置限定裝置，屬于閥門技術領域，解決了現有裝置結構復雜且占用的空間尺寸較大的問題。該裝置包括連接盤、防轉塊、兩個限位塊和兩個位置指示機構。連接盤設置在閥蓋和閥門執行器之間。防轉塊和兩個限位塊均嵌設于連接盤的背離閥蓋的一端，且兩個限位塊均與連接盤固定。防轉塊和閥桿連接，且防轉塊能夠跟隨閥桿轉動。防轉塊上開設有沿其高度方向延伸的卡槽，卡槽的長度方向和防轉塊的外圓方向一致。防轉塊的背離卡槽的一側設置有圓弧凸臺。兩個位置指示機構均設置在連接盤內。本申請結構簡單且安裝方便，不僅能夠在限定閥門開關位置的同時對閥門開關位置進行指示，也大幅壓縮了裝置占用的空間尺寸。

技術研發人員：付延河,雷楊勇,任錦濤,楊文軍
受保護的技術使用者：西安泵閥總廠有限公司
技術研發日：20250317
技術公布日：2025/4/28
