本發明涉及制氫設備，尤其涉及一種制充氫一體系統及制充氫一體系統的控制方法。

背景技術：

1、在全球氣候變暖，能源枯竭等背景下，由于氫氣綠色環保，制取相對簡單、量大，受到如汽車等行業的推廣和使用。現在所使用的氫氣，通常使用氫氣鋼瓶儲存。由于氫氣鋼瓶體積局限，并且伴有較大的安全性問題。制氫機現用現制的特性保證了安全性，同時也能節省儲氫輸氫等環節的消耗，減少成本。

2、制氫機在運行過程中，可能會出現各種故障，通常需要人工干預控制開閉相應硬件單元與閥門進行調控，無法及時發現并處理。

技術實現思路

1、為了克服上述技術缺陷，本發明的目的在于提供一種制充氫一體系統及控制方法。

2、本發明公開了一種制充氫一體系統，包括制氫模塊、儲氫模塊、控制模塊，所述制氫模塊通過電解單元制備氫氣，所述儲氫模塊用于存儲所述制氫模塊所制備的氫氣，所述制氫模塊與所述儲氫模塊之間連接管路，所述管路中設有充氫閥，用于控制所述管路的連通或隔斷；

3、所述制氫模塊上與外部環境之間設有排氣閥，用于控制所述制氫模塊與外部環境之間連通或隔斷；

4、所述控制模塊進入空閑模式時，控制所述制氫模塊停止制氫，控制所述充氫閥、所述吸氫閥與所述排氣閥關閉，并獲取所述管路的管路壓力，當所述管路壓力大于關閉閾值時所述控制模塊開啟所述排氣閥，以排出所述管路內的氣流；

5、所述控制模塊進入充氫模式時，控制所述制氫模塊啟動并開啟所述充氫閥，使所述制氫模塊所制備的氫氣進入所述儲氫模塊，并獲取所述管路壓力與所述儲氫模塊的儲氫含量，當所述管路壓力大于安全閾值或所述儲氫含量大于儲氫閾值時，所述控制模塊退出所述充氫模式，進入所述空閑模式。

6、優選地，所述制氫模塊上還包括吸氫閥，用于控制所述制氫模塊與外部環境之間連通或隔斷；

7、所述控制模塊進入空閑模式時，控制所述吸氫閥關閉；

8、所述控制模塊進入吸氫模式時，控制所述制氫模塊啟動并開啟所述吸氫閥，使所述制氫模塊所制備的氫氣進入外部環境，并獲取所述管路壓力，當所述管路壓力大于吸氫閾值時，所述控制模塊退出所述吸氫模式，進入所述空閑模式。

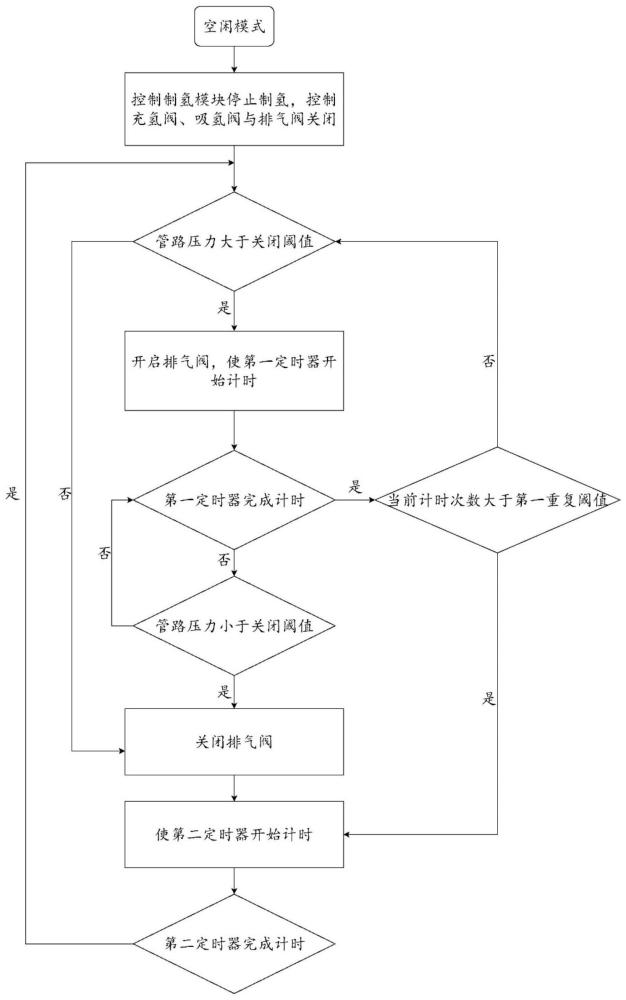

9、優選地，所述控制模塊進入空閑模式時，還包括，

10、所述控制模塊控制所述制氫模塊停止制氫，并獲取所述管路壓力，當所述管路壓力大于所述關閉閾值時，所述控制模塊開啟所述排氣閥以排出所述管路內氣流，并使第一定時器開始計時；

11、若在所述第一定時器完成計時前，所述管路壓力下降至低于所述關閉閾值，所述控制模塊關閉所述排氣閥，并使第二定時器開始計時；

12、若在所述第一定時器完成計時后，所述管路壓力大于所述關閉閾值，所述控制模塊進一步獲取所述第一定時器的當前計時次數，當所述第一定時器的當前計時次數不大于第一重復閾值時，所述控制模塊使所述第一定時器重新開始計時；

13、當所述第一定時器的當前計時次數大于所述第一重復閾值時，所述控制模塊使所述第二定時器開始計時；

14、當所述管路壓力小于關閉閾值時，所述控制模塊關閉所述排氣閥，并使所述第二定時器開始計時；

15、當所述第二定時器完成計時后，所述控制模塊清除所述第一定時器的計時次數。

16、優選地，所述控制模塊進入充氫模式時，還包括，

17、所述控制模塊控制所述制氫模塊啟動并開啟所述充氫閥，使所述制氫模塊所制備的氫氣進入所述儲氫模塊，并使第三定時器開始計時；

18、所述控制模塊獲取所述管路壓力與所述儲氫模塊的儲氫含量，若在所述第三定時器完成計時前，所述管路壓力不小于充氫閾值，使所述第三定時器停止計時并復位；

19、若在所述第三定時器完成計時后，所述管路壓力小于所述充氫閾值，所述控制模塊發出故障通知并退出所述充氫模式，進入所述空閑模式；

20、當所述管路壓力大于安全閾值時，所述控制模塊發出故障通知并退出所述充氫模式，進入所述空閑模式；

21、當所述管路壓力不大于所述安全閾值且大于限制閾值時，所述控制模塊控制所述制氫模塊停止制氫，并使第四定時器開始計時，所述第四定時器完成計時后，所述控制模塊退出所述充氫模式，進入所述空閑模式；

22、當所述管路壓力不大于所述限制閾值且小于重啟閾值時，所述控制模塊使所述制氫模塊重新啟動；

23、當所述管路壓力小于所述限制閾值且不小于所述重啟閾值時，所述控制模塊控制所述制氫模塊持續制氫，直至所述儲氫含量大于儲氫閾值時，所述控制模塊退出所述充氫模式，進入所述空閑模式。

24、優選地，所述控制模塊開啟所述充氫閥，還包括，

25、所述控制模塊控制所述制氫模塊啟動并獲取所述管路壓力，使第五定時器開始計時；

26、若在所述第五定時器完成計時后，所述管路壓力不大于排氣閾值，所述控制模塊發出故障通知并退出所述充氫模式，進入所述空閑模式；

27、若在所述第五定時器完成計時前，所述管路壓力大于所述排氣閾值，所述控制模塊開啟所述排氣閥以排出所述管路內的氣流，并關閉所述第五定時器，使第六定時器開始計時；

28、若在所述第六定時器完成計時后，所述管路壓力不小于停止排氣閾值，所述控制模塊發出故障通知并退出所述充氫模式，進入所述空閑模式；

29、若在所述第六定時器完成計時前，所述管路壓力小于所述停止排氣閾值，所述控制模塊關閉所述排氣閥，并使所述第五定時器重新開始計時；

30、所述控制模塊進一步獲取所述第五定時器的當前計時次數，當所述第五定時器的當前計時次數大于第二重復閾值時，所述控制模塊開啟所述充氫閥，使所述制氫模塊所制備的氫氣進入所述儲氫模塊。

31、優選地，所述當所述管路壓力大于安全閾值時，所述控制模塊退出所述充氫模式，還包括。

32、當所述管路壓力大于所述安全閾值時，所述控制模塊控制所述制氫模塊內的電源單元關斷，使所述電解單元停止制氫，并獲取所述儲氫含量；

33、當所述儲氫含量不大于所述儲氫閾值時，所述控制模塊控制所述儲氫設備內的制冷單元啟動，使所述儲氫設備的氣壓降低以進一步存儲所述制氫模塊所制備的氫氣；

34、當所述儲氫含量大于所述儲氫閾值時，所述控制模塊開啟所述排氣閥，以排出所述管路內的氣流。

35、優選地，所述控制模塊控制所述制氫模塊內的電源單元關斷，還包括，

36、當所述管路壓力大于所述安全閾值時，所述控制模塊獲取所述管路內的壓力傳感器的當前運行狀態；

37、當所述壓力傳感器失效時，所述控制模塊控制所述制氫模塊內的壓力開關使所述電源單元關斷。

38、優選地，所述控制模塊控制所述制氫模塊內的電源單元關斷，還包括，

39、當所述電源單元失效時，所述控制模塊開啟所述排氣閥，以排出所述管路內的氣流。

40、優選地，所述當所述管路壓力大于安全閾值時，所述控制模塊退出所述充氫模式，還包括，

41、所述儲氫設備設有安全閥，當所述管路壓力大于最大安全閾值時，所述控制模塊開啟所述安全閥，以對所述儲氫設備進行泄壓，其中，所述最大安全閾值大于所述安全閾值。

42、優選地，所述控制模塊進入吸氫模式時，還包括，

43、所述控制模塊控制所述制氫模塊啟動并開啟所述吸氫閥，關閉所述充氫閥與所述排氣閥；

44、所述控制模塊獲取所述管路壓力，使第七定時器開始計時，若在所述第七定時器完成計時前，所述管路壓力大于所述吸氫閾值，所述控制模塊發出故障通知并退出所述吸氫模式，進入所述空閑模式；

45、所述第七定時器完成計時后，所述控制模塊控制所述制氫模塊停止制氫，并使第八定時器開始計時；

46、所述第八定時器完成計時后，所述控制模塊控制所述制氫模塊啟動，并使所述第七定時器重新開始計時。

47、本發明還公開了一種制充氫一體系統的控制方法，用于如前所述的制充氫一體系統，包括以下步驟，

48、進入空閑模式時，控制所述制氫模塊停止制氫，控制所述充氫閥、所述吸氫閥與所述排氣閥關閉，并獲取所述管路的管路壓力，當所述管路壓力大于關閉閾值時所述控制模塊開啟所述排氣閥，以排出所述管路內的氣流；

49、進入充氫模式時，控制所述制氫模塊啟動并開啟所述充氫閥，使所述制氫模塊所制備的氫氣進入所述儲氫模塊，并獲取所述管路壓力與所述儲氫模塊的儲氫含量，當所述管路壓力大于安全閾值或所述儲氫含量大于儲氫閾值時，退出所述充氫模式，進入所述空閑模式：

50、進入吸氫模式時，控制所述制氫模塊啟動并開啟所述吸氫閥，使所述制氫模塊所制備的氫氣進入外部環境，并獲取所述管路壓力，當所述管路壓力大于吸氫閾值時，退出所述吸氫模式，進入所述空閑模式。

51、采用了上述技術方案后，與現有技術相比，具有以下有益效果：監控管路壓力，自動調節制充氫一體系統的制氫模式、充氫模式、吸氫模式的工作，及時發現故障并進行處理。
