本申請涉及鋼瓶保壓，更具體地說，涉及一種鋼瓶氦氮保壓的裝置及方法。

背景技術：

1、隨著半導體技術的飛速進步和電子產品日益精細化的需求，高純電子特種氣體的應用變得愈發廣泛。這些氣體在半導體制造、集成電路生產、光纖通信以及太陽能電池等領域扮演著至關重要的角色，其純度和穩定性直接影響到最終產品的性能和可靠性。由于這些氣體的特殊性質，它們往往被儲存在高壓鋼瓶中，以便于安全、高效地運輸和使用。

2、高壓鋼瓶作為高純電子特種氣體的存儲和運輸容器，其密封性能直接關系到氣體的保存質量和安全性。任何微小的泄漏都可能導致氣體純度的下降，甚至引發安全事故。因此，在鋼瓶充裝使用前，進行嚴格的保壓檢漏是不可或缺的一步。這一過程旨在確保瓶體與瓶閥連接處、瓶閥本身等關鍵部位沒有泄漏，從而保障氣體的長期保存和使用的安全性。

3、傳統的保壓檢漏方法主要依賴于氦質譜檢漏儀。這種儀器利用氦氣的獨特性質，能夠高精度地檢測出微小的泄漏點。在保壓檢漏過程中，通常使用氦氮混合氣體進行升壓，以達到所需的保壓壓力。氦氣的加入提高了檢漏的靈敏度，而氮?dú)獾幕烊雱t有助于降低成本，因?yàn)榧兒獾膬r(jià)格相對較高。

4、然而，現有的保壓過程存在一些不足。首先，每次對鋼瓶進行保壓時，都需要重新將氦氮混合氣體升壓至所需壓力，這不僅消耗了大量的電能，還增加了設備的磨損和維護成本。其次，保壓過程中管路中殘留的氦氮混合氣體會逐漸累積，導致氣源的有效利用率降低。隨著氣體的不斷消耗，必須定期更換氣源，這無疑增加了運營成本和時間成本。

5、此外，高壓保壓過程對設備的穩定性和安全性要求極高。如果設備出現故障或操作不當，可能導致氣體泄漏、壓力失控等嚴重后果，對人員和財產構成威脅。因此，優化高壓保壓過程，提高氣源利用率，降低能耗和成本，成為當前亟待解決的問題。

6、針對現有技術中的不足，開發一種更加高效、節能、安全的鋼瓶高壓保壓技術，對于提升半導體行業及相關領域的發展水平具有重要意義。這不僅可以降低生產成本，提高生產效率，還有助于保障產品的質量和安全性，推動整個行業的可持續發展。

技術實現思路

1、基于上述問題，本申請?zhí)岢鲆环N鋼瓶氦氮保壓的裝置及方法，用于解決設備出現故障或操作不當，可能導致氣體泄漏、壓力失控等嚴重后果，對人員和財產構成威脅的技術問題。

2、為解決上述技術問題，本發明所采用的技術方案是：

3、一種鋼瓶氦氮保壓的裝置及方法，一種鋼瓶氦氮保壓的裝置，包括氦氮混氣瓶組、通過管線與所述氦氮混氣瓶組上連接有第一膜壓機和第二膜壓機、所述第一膜壓機和所述第二膜壓機分別通過管路連接有真空泵和真空緩沖罐、所述第一膜壓機和所述第二膜壓機上通過管路連接的第一保壓充裝排和第二保壓充裝排，所述第一保壓充裝排和所述第二保壓充裝排上通過管路連接有第一鋼瓶和第二鋼瓶，所述第一保壓充裝排和所述第二保壓充裝排上連接有氦氮混氣儲罐，所述氦氮混氣儲罐出口連接進入第一膜壓機和第二膜壓機進口管線。

4、在一個具體的可實施方案中，所述所述第一膜壓機和所述第二膜壓機上連接有循環水回水口和循環水進水口。

5、在一個具體的可實施方案中，所述真空泵與所述真空緩沖罐之間相連通。

6、在一個具體的可實施方案中，所述第一保壓充裝排和所述第二保壓充裝排上連接有在線分析管路、放空總管和高純n2管路，所述真空泵上連接有放空管路。

7、在一個具體的可實施方案中，所述第一膜壓機和所述第二膜壓機的進口上設置有自動調節閥。

8、在一個具體的可實施方案中，包括如下步驟：

9、氦氮混氣瓶組首先提供用以對第一鋼瓶和第二鋼瓶保壓的氣源，氦氮混氣瓶出口經減壓后經過管路進入第一膜壓機和第二膜壓機進行升壓，自動調節閥保證第一膜壓機和第二膜壓機進口壓力穩定；

10、經第一膜壓機和第二膜壓機升壓后的氦氮混氣分別進第一保壓充裝排和第二保壓充裝排，氦氮混氣在由第一保壓充裝排和第二保壓充裝排進入第一保壓充裝排充裝進入第二鋼瓶，將第二鋼瓶打壓至高壓進行保壓檢漏；

11、第二鋼瓶保壓完畢，第二鋼瓶內高壓氣體經管路直接泄壓進入第二保壓充裝排上的第一鋼瓶，利用高壓氣體直接充裝減少第一膜壓機2和第二膜壓機運行時間；

12、第一鋼瓶和第二鋼瓶均壓后瓶內剩余氦氮混氣可進入第一膜壓機和第二膜壓機進口升壓，壓力升高后繼續充裝第二保壓充裝排上的第一鋼瓶；

13、所述第一保壓充裝排和所述第二保壓充裝排均設置氮?dú)庵脫Q管線，分析管線，放空管線，去氦氮混氣儲罐管線；對所述第一保壓充裝排和所述第二保壓充裝排置換處理用的氮?dú)猓约肮芫€中殘余的氦氮混氣回收至氦氮混氣儲罐；

14、保壓完畢第一鋼瓶和第二鋼瓶中高壓氣體直接泄壓進入氦氮混氣儲罐儲存。

15、本發明的積極效果：

16、循環利用高壓氣體，第二鋼瓶保壓完畢后，其內的高壓氣體直接泄壓進入第二保壓充裝排上的第一鋼瓶，實現了高壓氣體的循環利用。這減少了第一膜壓機和第二膜壓機的運行時間，降低了能耗和設備磨損。

17、自動調節閥保證壓力穩定，在第一膜壓機和第二膜壓機的進口上設置了自動調節閥，能夠自動保持進口壓力的穩定，提高了保壓過程的自動化程度和安全性。

18、氮?dú)庵脫Q和殘余氣體回收，在第一保壓充裝排和第二保壓充裝排上設置了氮?dú)庵脫Q管線和放空管線，以及去氦氮混氣儲罐管線。這不僅可以對鋼瓶和管線進行氮?dú)庵脫Q處理，還可以將殘余的氦氮混合氣體回收至氦氮混氣儲罐，提高了氣源的有效利用率。

19、高效保壓充裝流程，本發明通過優化保壓充裝流程，實現了對鋼瓶的高效、節能、安全的保壓。整個流程自動化程度高，減少了人工干預，提高了生產效率和安全性。

技術特征：

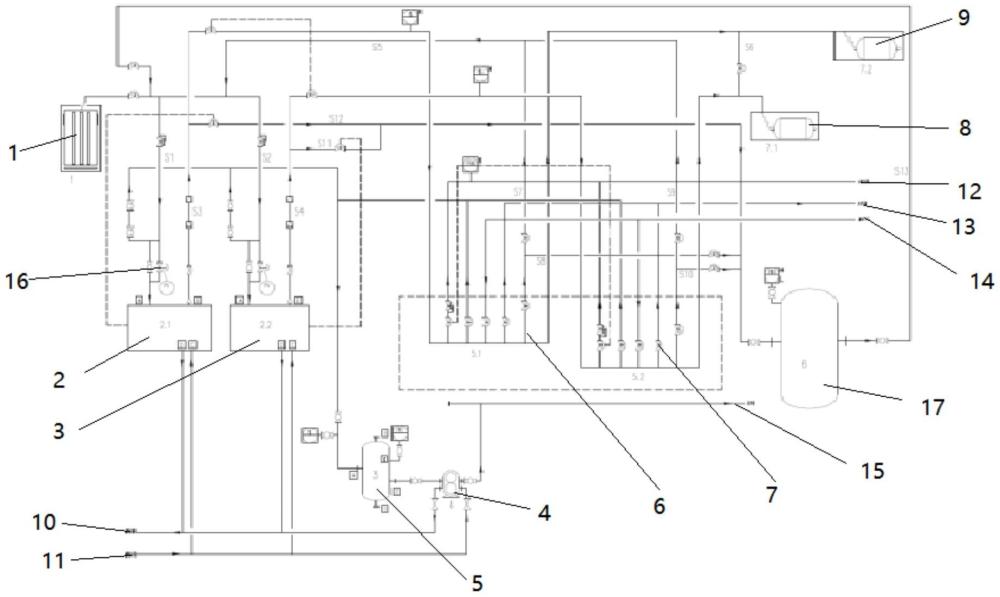

1.一種鋼瓶氦氮保壓的裝置，其特征在于，包括氦氮混氣瓶組(1)、通過管線與所述氦氮混氣瓶組(1)上連接有第一膜壓機(2)和第二膜壓機(3)、所述第一膜壓機(2)和所述第二膜壓機(3)分別通過管路連接有真空泵(4)和真空緩沖罐(5)、所述第一膜壓機(2)和所述第二膜壓機(3)上通過管路連接的第一保壓充裝排(6)和第二保壓充裝排(7)，所述第一保壓充裝排(6)和所述第二保壓充裝排(7)上通過管路連接有第一鋼瓶(8)和第二鋼瓶(9)，所述第一保壓充裝排(6)和所述第二保壓充裝排(7)上連接有氦氮混氣儲罐(17)，所述氦氮混氣儲罐(17)出口連接進入第一膜壓機(2)和第二膜壓機(3)進口管線。

2.根據權利要求1所述的一種鋼瓶氦氮保壓的裝置，其特征在于，所述所述第一膜壓機(2)和所述第二膜壓機(3)上連接有循環水回水口(10)和循環水進水口(11)。

3.根據權利要求1所述的一種鋼瓶氦氮保壓的裝置，其特征在于，所述真空泵(4)與所述真空緩沖罐(5)之間相連通。

4.根據權利要求1所述的一種鋼瓶氦氮保壓的裝置，其特征在于，所述第一保壓充裝排(6)和所述第二保壓充裝排(7)上連接有在線分析管路(12)、放空總管(13)和高純n2管路(14)，所述真空泵(4)上連接有放空管路(15)。

5.根據權利要求1所述的一種鋼瓶氦氮保壓的裝置，其特征在于，所述第一膜壓機(2)和所述第二膜壓機(3)的進口上設置有自動調節閥(16)。

6.一種鋼瓶氦氮保壓的方法，基于權利要求1-5所述的裝置，其特征在于，包括如下步驟：

技術總結
本申請涉及鋼瓶保壓技術領域，尤其涉及一種鋼瓶氦氮保壓的裝置及方法，包括氦氮混氣瓶組、通過管線與所述氦氮混氣瓶組上連接有第一膜壓機和第二膜壓機、所述第一膜壓機和所述第二膜壓機分別通過管路連接有真空泵和真空緩沖罐、所述第一膜壓機和所述第二膜壓機上通過管路連接的第一保壓充裝排和第二保壓充裝排，所述第一保壓充裝排和所述第二保壓充裝排上通過管路連接有第一鋼瓶和第二鋼瓶，所述氦氮混氣儲罐出口連接進入第一膜壓機和第二膜壓機進口管線。因此，通過一種鋼瓶氦氮保壓的裝置及方法能解決設備出現故障或操作不當，可能導致氣體泄漏、壓力失控等嚴重后果，對人員和財產構成威脅的技術問題。

技術研發人員：王中彪,張儲橋,駱華江,馬雪爭,那峰,張艷志,陳琛,喬洋川
受保護的技術使用者：中船（邯鄲）派瑞特種氣體股份有限公司
技術研發日：
技術公布日：2025/4/28
