本發明涉及食品加工，更具體地說，它涉及一種食品在線加工及檢測一體化設備。

背景技術：

1、食品是人們維持正常生活的重要的一部分。而為了方便食品的運輸、保存或提高食品的口感，通常需要對食品進行一定的加工，而為了保證加工食品的安全性，避免食品中毒發生，通常在食品加工時進行食品檢測。

2、對此，中國申請公告號：cn114671387b，公開了一種食品在線加工及檢測一體化設備，包括灌裝槍，所述灌裝槍的內部由下而上開設有注射腔、柱塞腔和注液腔，所述灌裝槍的內部活動連接有柱塞頭，柱塞頭的外部固定連接有柱塞桿，柱塞桿的外部固定連接有控制電機，所述灌裝槍的頭部固定連接有旋轉頭，灌裝槍的外部固定連接有外隔環和定位環，定位環的底部固定連接有壓環，所述外隔環和定位環的外部開設有透氣孔和透氣槽。通過控制柱塞頭，達到控制灌裝槍的開啟與關閉，且在閉合灌裝槍時，柱塞頭滑動進入柱塞腔內，同時柱塞頭繼續向上滑動，從而柱塞頭帶動注射腔內部流體食品向上提起，使旋轉頭內部流體縮入注射腔內，有效避免流體滴落，提高灌裝槍的使用效果。

3、但是在實際使用時，灌裝槍在完成一組灌裝操作后，流體會存儲在注射腔的內部，從而后續再次進行灌裝操作時，上一組流體食品會繼續注射，從而會影響整體重新灌裝后的流體食品，因此灌裝槍在完成一組灌裝操作后不能夠?qū)⑵鋬?nèi)壁的流體食品統一進行處理，從而整體灌裝效果較差，同時在灌裝過程中不能夠快速的對流體食品進行抽樣檢測。

4、因此，為了解決上述技術問題本技術提出一種食品在線加工及檢測一體化設備。

技術實現思路

1、本發明的目的在于提供一種食品在線加工及檢測一體化設備，以解決上述背景技術中提出的灌裝槍在完成一組灌裝操作后，流體會存儲在注射腔的內部，從而后續再次進行灌裝操作時，上一組流體食品會繼續注射，從而會影響整體重新灌裝后的流體食品，因此灌裝槍在完成一組灌裝操作后不能夠?qū)⑵鋬?nèi)壁的流體食品統一進行處理，從而整體灌裝效果較差，同時在灌裝過程中不能夠快速的對流體食品進行抽樣檢測的問題。

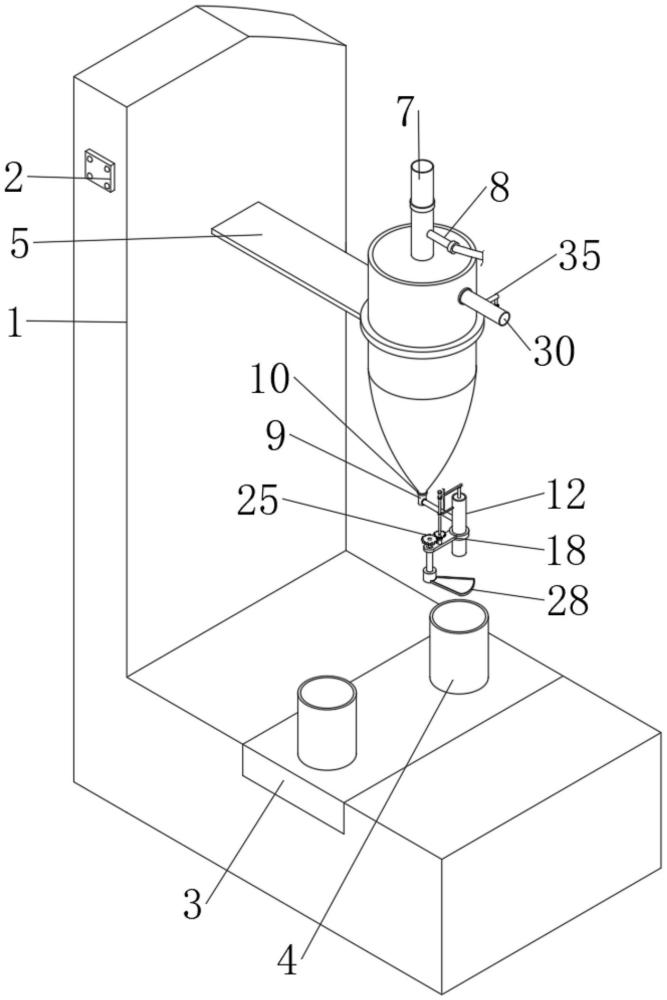

2、為實現上述目的，本發明提供了如下技術方案：一種食品在線加工及檢測一體化設備，包括支撐架，所述支撐架的前表面設置有控制面板，所述支撐架的內底壁安裝有輸送帶，所述輸送帶的表面設置有灌裝瓶，所述支撐架的右側表面安裝有固定板，所述固定板的內部安裝有過度罐；

3、輸液管，所述輸液管安裝在過度罐的上表面，所述輸液管的右側表面設置有送氣管，所述過度罐的下端設置有輸送管，所述輸送管的外表面設置有開關閥，所述輸送管的右側表面設置有輸料管，所述輸料管的右側安裝有灌裝筒，所述灌裝筒的內部安裝有按壓桿，所述灌裝筒與按壓桿之間通過密封圈進行連接；

4、活塞環，所述活塞環安裝在按壓桿的下端，所述活塞環與灌裝筒相互適配，所述活塞環的上表面設置有伸縮柱，所述伸縮柱的外表面設置有固定筒，所述固定筒的內部安裝有彈簧本體，所述彈簧本體的上下端分別與固定筒的內壁和伸縮柱的上表面連接。

5、優選地，所述灌裝筒的外表面安裝有穩定架，所述穩定架的表面安裝有電機本體。

6、優選地，所述電機本體的輸出端安裝有主齒輪，所述主齒輪的頂面安裝有絲桿本體。

7、優選地，所述絲桿本體的外表面從上至下依次安裝有按壓板和限位環，所述限位環固定安裝在絲桿本體的外表面，所述按壓板的內部插設安裝有導向桿，所屬導向桿的下端設置有連接板，所述連接板安裝在灌裝筒的前表面。

8、優選地，所述主齒輪的前表面嚙合連接有從齒輪，所述從齒輪的下端貫穿穩定架的內部安裝有轉動軸，所述轉動軸的下端設置有轉動筒，所述轉動筒的右側表面安裝有承載框。

9、優選地，所述過度罐的右側表面通過密封套連接有取樣筒，所述取樣筒的內側壁開設有取樣孔。

10、優選地，所述取樣筒的內部安裝有適配圈，所述適配圈與取樣筒之間相互適配，所述適配圈的右側表面從前至后依次安裝有連接彈簧和彈簧伸縮筒。

11、優選地，所述連接彈簧設置有兩組，所述連接彈簧和彈簧伸縮筒的右側皆安裝在取樣筒的內壁上。

12、優選地，所述取樣筒的背面安裝有連接管，所述連接管的下端安裝有下料管。

13、優選地，所述下料管的外表面安裝有安裝筒，所述安裝筒的內部插設安裝有安裝架，所述安裝架的下端安裝有穩定塊，所述穩定塊的左側安裝有收集筒。

14、與現有技術相比，本發明具備以下有益效果：

15、1、本發明中，通過設置的固定板、過度罐、輸液管、送氣管、輸送管、開關閥、輸料管、灌裝筒、按壓桿、活塞環、固定筒、伸縮柱、彈簧本體、穩定架、電機本體、主齒輪、絲桿本體、按壓板和限位環，在使用時，首先通過輸液管將流體食品輸送到過度罐的內部，在進行灌裝時，首先通過啟動開關閥，將輸送管打開，隨后流體食品會通過輸料管輸送到灌裝筒的內部，然后通過灌裝筒將流體食品輸送到灌裝瓶的內部，當灌裝瓶的內部灌裝結束后，此時灌裝筒的內壁還會堆積較多的流體食品，然后通過輸送帶的設計將灌裝好的灌裝瓶進行輸送，隨后啟動電機本體，通過電機本體能夠帶動主齒輪進行轉動，隨后主齒輪會帶動絲桿本體進行轉動，然后絲桿本體表面的按壓板會向下進行移動，通過按壓板的移動能夠帶動按壓桿向下運動，按壓桿向下運動會帶動活塞環在灌裝筒的內部向下運動，且活塞環與灌裝筒之間相互適配，通過活塞環向下運動能夠?qū)⒐嘌b筒內壁的流體食品向下推動，整體推動效果效果，能夠有效的將灌裝筒的內壁進行清理，同時當主齒輪轉動時，主齒輪也會帶動從齒輪進行轉動，隨后從齒輪會帶動轉動軸和轉動筒進行逆時針轉動，隨后轉動筒會帶動承載框逆時針轉動，此時承載框轉動到灌裝筒的下表面，因此通過轉動完成的承載框能夠配合活塞環將灌裝筒內壁刮落的流體食品進行承接，隨后當對流體食品進行承接后，此時電機本體開始逆時針轉動，隨后承載框開始恢復原位，然后絲桿本體也會向上運動，當按壓桿不受按壓板抵觸時，此時通過彈簧本體的設計，伸縮柱會帶動活塞環整體向上運動，從而能夠?qū)⒒钊h(huán)恢復原位，整體操作比較簡單，本設計能夠在灌裝筒灌裝結束后通過活塞環對灌裝筒內壁的流體食品進行刮除，同時刮除后的流體食品通過承載框進行承接，且承載框承接后承載框和活塞環都會恢復原位，從而確保灌裝筒在經過一組灌裝操作后整體內部清理比較干凈，避免后續不同的流體食品之間相互感染，造成食品之間的質量問題，體現了設計的功能性。

16、2、本發明中，通過設置的取樣筒、取樣孔、適配圈、連接彈簧、彈簧伸縮筒、連接管、下料管、安裝筒、安裝架、穩定塊和收集筒，當需要對流體食品進行抽樣檢測時，此時將開關閥進行關閉，同時輸液管會向過度罐的內部輸送流體食品，當輸送到過度罐的儲存面積后，將輸液管表面的閥體關閉，隨后通過送氣管向輸液管的內部輸送氣體，從而增強過度罐內部的氣壓，然后氣壓會進入到取樣筒的內部，隨后氣體會將適配圈進行擠壓，然后通過適配圈受到氣體擠壓會在取樣筒的內部想右側移動，且適配圈會擠壓連接彈簧，連接彈簧開始收縮，通過彈簧伸縮筒對連接彈簧進行限位，當適配圈在取樣孔的右側時，此時流體食品會通過取樣孔進入到連接管的內部，隨后會通過下料管流到收集筒的內部，從而通過對收集筒內部的流體食品進行檢測即可，從而能夠快速的完成檢測操作，隨后通過下料管釋放部分氣壓后，此時通過打開開關閥，使得過度罐內部的流體食品緩慢的通過輸送管進行輸送到輸料管的內部進行灌裝操作，隨后適配圈不受擠壓會通過連接彈簧和彈簧伸縮筒的設計自動的恢復原位，從而取樣孔會被遮擋，從而本設計在對流體食品進行抽樣檢測時比較方便，整體流程比較簡單，能夠快速的完成抽樣檢測操作。
