本發明涉及管材連接，具體的說是一種具有管道泄漏監測功能的非金屬管件。

背景技術：

1、電熔管件是指可以通過電流所產生的溫度而熔化達到連接的一種塑料（聚乙烯）管材配件。電熔管件在使用時，通常需要固定在待連接的管材之間，通過電熔管件上的電極接入外部電源，隨著管件內側的電阻絲產生熱量，進而使管件熔化并與管材之間進行熔接，進而達到管材之間的密封連接效果。

2、然而，現有的電熔管件在完成管材之間的連接后，操作人員難以快速對管件與管材之間的連接密封性進行檢測，在多段管材連接的場景下，如發生泄露，不方便快速對泄露位置進行定位，同時，在對墻壁上的管材進行連接時，管件與管材之間不方便進行套接，使得管件內的電阻絲與管材的外表面充分接觸，進而影響最后的熔接效果。

技術實現思路

1、針對現有技術中的問題，本發明提供了一種具有管道泄漏監測功能的非金屬管件。

2、本發明解決其技術問題所采用的技術方案是：一種具有管道泄漏監測功能的非金屬管件，包括管道，兩個所述管道之間設有連接結構，所述連接結構的頂側設有密封結構，所述連接結構的側面設有安裝結構，所述管道與安裝結構之間連接有牽引結構，所述牽引結構與管道之間設有固定結構，所述牽引結構的側面設有定位結構。

3、具體的，所述連接結構包括連接件，兩個所述管道之間設有連接件，所述連接件的中部固定連接有分隔板，所述分隔板呈z型結構，所述分隔板的中部開設有連通孔，所述連接件的內側滑動連接有密封塞，所述連接件的頂側固定連接有第一檢測管和第二檢測管，所述第二檢測管的端部貫穿分隔板，所述第一檢測管和第二檢測管的頂端均螺紋連接有螺紋帽。

4、具體的，所述密封塞的底側與連接件之間固定連接有第一彈簧，所述密封塞的頂側轉動連接有第一螺桿，所述第一螺桿的頂端與連接件之間螺紋連接，所述密封塞與連通孔為直徑相等的圓形結構，且所述密封塞的側邊為斜面結構。

5、具體的，所述密封結構包括電極，所述連接件的兩側均安裝有兩個電極，位于同側設置的兩個所述電極之間電性連接有電阻線圈，所述連接件的側面設有密封板，所述密封板的四角滑動連接有緊固螺桿，所述緊固螺桿的端部與連接件之間螺紋連接。

6、具體的，所述第一螺桿的端部滑動連接有旋蓋，所述旋蓋與第一螺桿的端部之間固定連接有第二彈簧，所述旋蓋的頂側與密封板的內側相抵觸，所述連接件內側固定連接有密封圈，所述旋蓋的底側通過密封圈與連接件相抵觸。

7、具體的，所述安裝結構包括連接耳，所述連接件的兩端分別轉動連接有兩個連接耳，所述連接耳與連接件之間固定連接有扭簧，所述連接耳的中部開設有穿孔，所述連接耳的端部開設有卡槽，所述連接件的側面滑動連接有卡合塊，所述卡合塊與連接件之間固定連接有第三彈簧，所述卡合塊的端部呈斜面結構。

8、具體的，所述牽引結構包括固定座，所述管道的側面設有固定座，所述固定座的兩側分別轉動連接有一個第一錐齒輪，所述第一錐齒輪的中部螺紋連接有第二螺桿，所述第二螺桿的側面開設有導向槽，所述第二螺桿通過導向槽、穿孔與連接耳之間滑動連接。

9、具體的，所述固定座的內側轉動連接有驅動軸，所述驅動軸的兩側分別固定連接有一個蝸桿，所述蝸桿的側面嚙合有蝸輪桿，所述蝸輪桿與固定座之間轉動連接，所述蝸輪桿的頂端固定連接有第二錐齒輪，所述第一錐齒輪與同側設置的第二錐齒輪之間互相嚙合。

10、具體的，所述固定結構包括第二摩擦墊，所述固定座的中部為弧面結構，所述固定座的中部固定連接有第二摩擦墊，所述固定座通過第二摩擦墊與管道外側相抵觸，所述固定座的頂側設有固定套，所述固定套呈弧形結構，所述固定套的內側固定連接有第一摩擦墊，所述固定套通過第一摩擦墊與管道外側相抵觸。

11、具體的，所述固定座的內側滑動連接有牽引架，所述牽引架呈凵字形結構，所述牽引架的中部螺紋連接有第三螺桿，所述第三螺桿與固定座之間轉動連接，所述牽引架的兩端分別開設有連接槽，所述固定套的端部通過連接槽與固定座之間滑動連接，所述固定套的端部開設有定位槽，所述牽引架的端部滑動連接有定位柱，所述定位柱與牽引架之間固定連接有第四彈簧，所述定位柱的端部呈半球面結構，所述定位柱的球面端通過定位槽與固定套相抵觸。

12、具體的，所述定位結構包括牽拉板，所述固定座的側面滑動連接有牽拉板，所述牽拉板與固定座之間固定連接有第五彈簧，所述牽拉板的兩端分別被同側設置的第二螺桿所貫穿，所述牽拉板的內側滑動連接有齒塊，所述齒塊與牽拉板之間固定連接有第六彈簧，所述齒塊與第二螺桿之間相嚙合。

13、本發明的有益效果是：

14、（1）本發明所述的一種具有管道泄漏監測功能的非金屬管件，兩個所述管道之間設有連接結構，所述連接結構的頂側設有密封結構，通過連接結構可以方便在完成管道的連接后對管道的泄露進行檢測，通過密封結構可以對管道進行熔接，同時保證密封性能。

15、（2）本發明所述的一種具有管道泄漏監測功能的非金屬管件，所述連接結構的側面設有安裝結構，所述管道與安裝結構之間連接有牽引結構，所述牽引結構與管道之間設有固定結構，通過安裝結構可以方便對管道和連接件進行連接，通過牽引結構可以方便在不同條件下進行管道和連接件的套接，通過固定結構可以對固定座與管道之間進行連接固定，保證在對管道和連接件之間的連接時固定座的穩定。

16、（3）本發明所述的一種具有管道泄漏監測功能的非金屬管件，所述牽引結構的側面設有定位結構，通過定位結構可以方便通過第二螺桿對連接件進行牽引。

技術特征：

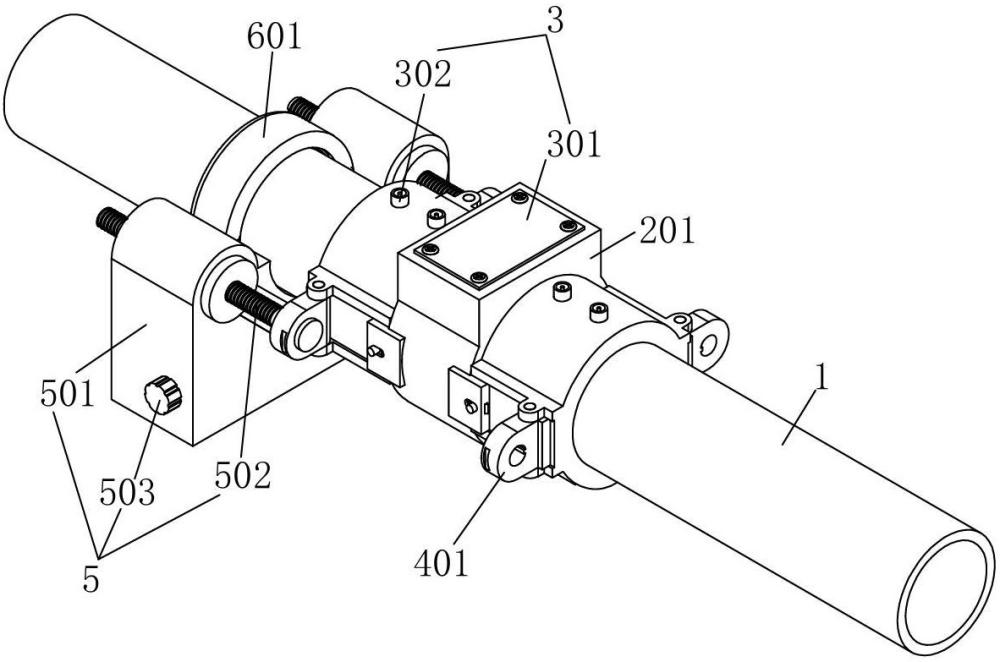

1.一種具有管道泄漏監測功能的非金屬管件，其特征在于，包括管道（1），兩個所述管道（1）之間設有連接結構（2），所述連接結構（2）的頂側設有密封結構（3），所述連接結構（2）的側面設有安裝結構（4），所述管道（1）與安裝結構（4）之間連接有牽引結構（5），所述牽引結構（5）與管道（1）之間設有固定結構（6），所述牽引結構（5）的側面設有定位結構（7）；

2.根據權利要求1所述的一種具有管道泄漏監測功能的非金屬管件，其特征在于：所述密封塞（204）的底側與連接件（201）之間固定連接有第一彈簧（205），所述密封塞（204）的頂側轉動連接有第一螺桿（206），所述第一螺桿（206）的頂端與連接件（201）之間螺紋連接，所述密封塞（204）與連通孔（203）為直徑相等的圓形結構，且所述密封塞（204）的側邊為斜面結構。

3.根據權利要求2所述的一種具有管道泄漏監測功能的非金屬管件，其特征在于：所述密封結構（3）包括電極（302），所述連接件（201）的兩側均安裝有兩個電極（302），位于同側設置的兩個所述電極（302）之間電性連接有電阻線圈（303），所述連接件（201）的側面設有密封板（301），所述密封板（301）的四角滑動連接有緊固螺桿（307），所述緊固螺桿（307）的端部與連接件（201）之間螺紋連接。

4.根據權利要求3所述的一種具有管道泄漏監測功能的非金屬管件，其特征在于：所述第一螺桿（206）的端部滑動連接有旋蓋（304），所述旋蓋（304）與第一螺桿（206）的端部之間固定連接有第二彈簧（305），所述旋蓋（304）的頂側與密封板（301）的內側相抵觸，所述連接件（201）內側固定連接有密封圈（306），所述旋蓋（304）的底側通過密封圈（306）與連接件（201）相抵觸。

5.根據權利要求1所述的一種具有管道泄漏監測功能的非金屬管件，其特征在于：所述安裝結構（4）包括連接耳（401），所述連接件（201）的兩端分別轉動連接有兩個連接耳（401），所述連接耳（401）與連接件（201）之間固定連接有扭簧（406），所述連接耳（401）的中部開設有穿孔（405），所述連接耳（401）的端部開設有卡槽（402），所述連接件（201）的側面滑動連接有卡合塊（403），所述卡合塊（403）與連接件（201）之間固定連接有第三彈簧（404），所述卡合塊（403）的端部呈斜面結構。

6.根據權利要求5所述的一種具有管道泄漏監測功能的非金屬管件，其特征在于：所述牽引結構（5）包括固定座（501），所述管道（1）的側面設有固定座（501），所述固定座（501）的兩側分別轉動連接有一個第一錐齒輪（504），所述第一錐齒輪（504）的中部螺紋連接有第二螺桿（502），所述第二螺桿（502）的側面開設有導向槽（508），所述第二螺桿（502）通過導向槽（508）、穿孔（405）與連接耳（401）之間滑動連接。

7.根據權利要求6所述的一種具有管道泄漏監測功能的非金屬管件，其特征在于：所述固定座（501）的內側轉動連接有驅動軸（503），所述驅動軸（503）的兩側分別固定連接有一個蝸桿（507），所述蝸桿（507）的側面嚙合有蝸輪桿（506），所述蝸輪桿（506）與固定座（501）之間轉動連接，所述蝸輪桿（506）的頂端固定連接有第二錐齒輪（505），所述第一錐齒輪（504）與同側設置的第二錐齒輪（505）之間互相嚙合。

8.根據權利要求6所述的一種具有管道泄漏監測功能的非金屬管件，其特征在于：所述固定結構（6）包括第二摩擦墊（604），所述固定座（501）的中部為弧面結構，所述固定座（501）的中部固定連接有第二摩擦墊（604），所述固定座（501）通過第二摩擦墊（604）與管道（1）外側相抵觸，所述固定座（501）的頂側設有固定套（601），所述固定套（601）呈弧形結構，所述固定套（601）的內側固定連接有第一摩擦墊（603），所述固定套（601）通過第一摩擦墊（603）與管道（1）外側相抵觸。

9.根據權利要求8所述的一種具有管道泄漏監測功能的非金屬管件，其特征在于：所述固定座（501）的內側滑動連接有牽引架（605），所述牽引架（605）呈凵字形結構，所述牽引架（605）的中部螺紋連接有第三螺桿（602），所述第三螺桿（602）與固定座（501）之間轉動連接，所述牽引架（605）的兩端分別開設有連接槽（608），所述固定套（601）的端部通過連接槽（608）與固定座（501）之間滑動連接，所述固定套（601）的端部開設有定位槽（609），所述牽引架（605）的端部滑動連接有定位柱（606），所述定位柱（606）與牽引架（605）之間固定連接有第四彈簧（607），所述定位柱（606）的端部呈半球面結構，所述定位柱（606）的球面端通過定位槽（609）與固定套（601）相抵觸。

10.根據權利要求6所述的一種具有管道泄漏監測功能的非金屬管件，其特征在于：所述定位結構（7）包括牽拉板（701），所述固定座（501）的側面滑動連接有牽拉板（701），所述牽拉板（701）與固定座（501）之間固定連接有第五彈簧（702），所述牽拉板（701）的兩端分別被同側設置的第二螺桿（502）所貫穿，所述牽拉板（701）的內側滑動連接有齒塊（703），所述齒塊（703）與牽拉板（701）之間固定連接有第六彈簧（704），所述齒塊（703）與第二螺桿（502）之間相嚙合。

技術總結
本發明涉及管材連接技術領域，具體的說是一種具有管道泄漏監測功能的非金屬管件，包括管道，兩個所述管道之間設有連接結構，所述連接結構的頂側設有密封結構，所述連接結構的側面設有安裝結構，所述管道與安裝結構之間連接有牽引結構，所述牽引結構與管道之間設有固定結構，所述牽引結構的側面設有定位結構；通過連接結構可以方便在完成管道的連接后對管道的泄露進行檢測，通過密封結構可以保證密封性能，通過安裝結構可以方便對管道和連接件進行連接，通過牽引結構可以方便在不同條件下進行管道和連接件的套接，通過固定結構可以保證在對管道和連接件之間的連接時固定座的穩定，通過定位結構可以方便通過第二螺桿對連接件進行牽引。

技術研發人員：劉金花,孫東彪,丁龍
受保護的技術使用者：松原市京諾科技有限公司
技術研發日：
技術公布日：2025/4/28
