本公開涉及智能控制，尤其涉及智能氫氣儲存管理系統。

背景技術：

1、氫能作為一種清潔、高效的能源載體，正逐步成為未來能源體系的重要組成部分。氫能的高能量密度和零碳排放特性，使其在燃料電池、儲能、交通運輸及工業應用等領域展現出廣闊的應用前景。然而，氫氣的高揮發性、低密度以及在常溫常壓下的存儲難題，成為氫能大規模應用的主要技術瓶頸。為了實現高效、安全、經濟的氫氣存儲與管理，國內外研究人員針對氫氣的物理儲存、化學儲存及材料儲存技術進行了廣泛研究，并開發了多種氫氣存儲管理系統。然而，現有技術仍然存在儲存效率低、系統穩定性差、能耗高及智能化程度不足等問題，無法滿足氫能產業發展的需求。因此，本發明針對現有氫氣存儲管理系統的不足，提出了一種智能氫氣儲存管理系統，該系統能夠?qū)崟r(shí)監測、動態優化和智能調控氫氣存儲過程，以提高儲存效率、增強系統穩定性并降低運行成本。

2、目前，氫氣的儲存方式主要包括高壓氣態儲氫、低溫液態儲氫和固態儲氫三種。其中，高壓氣態儲氫是最常見的方法，通過將氫氣壓縮至35mpa或70mpa，并存儲在高壓儲氫罐中。然而，這種方法存在能量損耗大、材料強度要求高及安全性隱患等問題。由于氫氣分子體積小，極易發生泄漏，且高壓氫氣在材料中的滲透效應可能導致儲氫容器的氫脆現象，降低儲氫罐的長期使用壽命。低溫液態儲氫技術則通過將氫氣冷卻至-253℃使其液化，并存儲于絕熱容器中。雖然該方法可以顯著提高儲氫密度，但由于液氫極低的溫度要求，其制備過程需要大量的能源消耗，同時，液氫存在蒸發損失，長時間存儲時會產生較高的氫氣揮發率，增加了運行成本。此外，固態儲氫技術近年來受到廣泛關注，其通過金屬氫化物、多孔材料、碳納米管等材料的吸附或化學結合實現氫氣的高效存儲。雖然該方法在安全性和能效方面優于前兩種方式，但由于儲氫材料的儲氫容量有限、吸放氫速率較慢、溫度敏感性強等問題，其工程化應用仍然受到一定制約。因此，當前氫氣存儲技術仍面臨諸多挑戰，亟需一種更加智能化、高效、安全的氫氣存儲管理系統，以?xún)?yōu)化氫氣的存儲和釋放過程，提高氫能利用效率。

技術實現思路

1、本發明的目的在于提供智能氫氣儲存管理系統，本發明通過精準的吸附建模、智能的熱力學優化、基于性能評估的存儲穩定性管理以及自適應控制策略，實現了氫氣存儲系統的智能化升級。相比于傳統的氫氣存儲管理系統，本發明能夠更精準地計算氫氣的存儲狀態，優化存儲過程，提高存儲效率，并在不同工況下保持系統的穩定性和安全性。通過智能化的參數優化和控制策略，本發明不僅能夠有效降低能耗，還能夠提升系統的自動化水平，減少人為干預，使氫氣存儲系統更加高效、智能和可靠。

2、本發明的技術方案是這樣實現的：

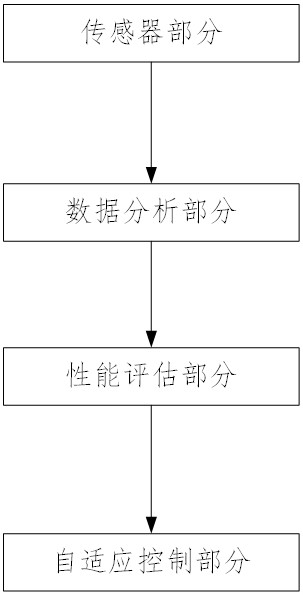

3、智能氫氣儲存管理系統，所述系統包括：傳感器部分、數據分析部分、性能評估部分和自適應控制部分；所述傳感器部分，用于獲取氫氣儲存系統中當前時間的運行數據；所述數據分析部分，用于根據當前時間運行數據，計算氫氣儲存系統中的儲氫材料的當前時間最大吸附容量，并以此建立氫氣在儲氫材料中的動態吸附過程模型和熱力學狀態模型；所述性能評估部分，用于根據動態吸附過程模型和熱力學狀態模型，計算當前時間的性能指標；所述自適應控制部分，用于根據當前時間的性能指標，使用比例-積分調節機制，自動調節氫氣儲存系統的壓力、溫度和氫氣流量。

4、進一步的，所述傳感器部分包括：溫度傳感器、壓力傳感器、吸附量傳感器和流量傳感器；所述當前時間運行數據包括：?jiǎn)挝粸閗的當前時間溫度、單位為pa的當前時間壓力、單位為mol/kg的當前時間吸附量和單位為kg/s的當前時間氫氣流量；為當前時間。

5、進一步的，計算氫氣儲存系統中的儲氫材料的當前時間最大吸附容量：

6、；

7、其中，為在當前時間溫度和當前時間壓力下的儲氫材料的當前時間最大吸附容量；為標準條件下的參考吸附容量，單位mol/kg；為溫度依賴的吸附平衡常數，單位為1/pa；為吸附焓變，單位為j/mol；為氣體常數，取值為8.314j/(mol·k)；為參考溫度，取值為298k；為儲氫材料的孔隙率；為孔徑，單位為nm；參考孔徑，單位為nm；為自然底數。

8、進一步的，溫度依賴的吸附平衡常數使用如下公式計算得到：

9、；

10、其中，為參考溫度下的平衡常數，單位為1/pa；為吸附活化能，單位為j/mol。

11、進一步的，通過如下公式，建立氫氣在儲氫材料中的動態吸附過程模型：

12、；

13、其中，為吸附速率常數；為解吸速率常數；為解吸活化能，單位j/mol；為解吸焓變，單位j/mol；為當前時間的平均吸附量。

14、進一步的，，單位為1/s；為吸附頻率因子，單位為1/s，為設定值；，單位1/s；為解吸頻率因子，單位1/s。

15、進一步的，通過如下公式，建立氫氣在儲氫材料中的熱力學狀態模型：

16、；

17、其中，為有效熱導率，單位為w/(m·k)；為儲氫材料平均密度，單位為kg/m3；為平均比熱容，單位為j/(kg·k)；為儲氫材料床層堆積密度，單位為kg/m3；為對流換熱系數，單位為w/(m2·k)；為儲氫材料換熱面積，單位為m2；為儲氫材料體積，單位為m3；為環境溫度，單位為k；為當前時間的臨界溫度。

18、進一步的，通過如下公式，計算當前時間的性能指標：

19、；

20、其中，為第一權重系數；為第二權重系數；為第三權重系數；；為當前時間的平均吸附量；為參考溫度下的最大吸附容量；為最佳操作溫度。

21、進一步的，通過如下公式，根據當前時間的性能指標，使用比例-積分調節機制，計算在下一個時間步的控制參數，以自動調節氫氣儲存系統的壓力、溫度和氫氣流量：

22、；

23、其中，為下一個時間步的調節氫氣儲存系統的壓力；為下一個時間步的調節氫氣儲存系統的溫度；為下一個時間步的調節氫氣儲存系統的氫氣流量；為壓力設定值；為溫度設定值；為氫氣流量設定值；為壓力比例控制系數；為溫度比例控制系數；為氫氣流量控制系數；為壓力積分控制系數；為溫度積分控制系數；為氫氣流量積分控制系數；為時間積分變量。

24、本發明的智能氫氣儲存管理系統，具有以下有益效果：

25、本發明的有益效果首先體現在吸附過程的精準建模。氫氣的存儲依賴于儲氫材料的吸附能力，而吸附過程受溫度、壓力以及儲氫材料的微觀結構等多種因素的影響。傳統的氫氣存儲系統往往采用靜態的吸附模型，無法準確描述氫氣在動態工況下的吸附行為，導致存儲能力無法最大化利用。本發明采用了一種基于溫度、壓力和材料特性的動態吸附模型，該模型能夠精確預測氫氣的最大吸附容量，并隨著環境參數的變化進行實時調整，使得儲氫材料的存儲能力得到充分發揮。這種動態建模方法確保了系統在不同的工況下都能保持高效的存儲狀態，減少了由于參數設定不當而導致的吸附效率下降問題。

26、其次，本發明通過構建熱力學狀態模型，實現了對氫氣吸附和解吸過程中溫度變化的精確計算。氫氣的吸附通常是一個放熱過程，而解吸則需要吸收一定的熱量，因此溫度的變化直接影響儲氫材料的吸附能力。如果溫度過高，氫氣的吸附能力會下降，導致存儲效率降低；如果溫度過低，氫氣的解吸速率可能受限，影響系統的供氫能力。本發明建立的熱力學狀態模型能夠準確計算氫氣吸附和解吸過程中的溫度變化，并結合環境換熱情況，優化儲氫系統的熱管理策略，從而確保儲氫材料始終處于最佳溫度范圍內。相比于傳統依賴固定溫度控制策略的管理系統，本發明的智能溫度管理機制能夠更好地適應不同的工況，提高系統的能效，減少額外的溫控能耗，使氫氣存儲更加高效和穩定。

27、本發明的另一個重要有益效果在于優化了氫氣的存儲穩定性。在氫氣存儲過程中，壓力和溫度的波動會影響吸附和解吸過程的平衡狀態，如果控制不當，可能會導致氫氣的快速泄放或存儲效率的降低，甚至影響系統的安全性。本發明通過性能評估模型，對當前的氫氣存儲狀態進行量化分析，并引入了性能指標，以全面衡量系統的運行情況。該性能指標不僅考慮了氫氣的存儲效率，還結合了溫度偏差和動態穩定性，使得系統能夠準確評估自身的運行質量，從而在早期階段發現并修正可能的異常情況。這種基于性能指標的優化方法使得氫氣存儲系統能夠在長期運行過程中始終保持在最佳狀態，提高了系統的安全性和可靠性，避免了傳統氫氣存儲系統在長期運行中可能出現的存儲衰減和效率下降問題。
