本實用新型涉及一種計量裝置，尤其是一種用于輸送系統中的計量裝置。

背景技術：

在流水線生產中必不可免需要使用到輸送系統，傳統的輸送系統一般僅具有輸送的功能，需要對所輸送的物料進行計量時，需要先將被計量的物料從輸送系統上取下來，在常規的計量裝置上計量后再放回，自動化程度相對較低。

中國實用新型專利ZL201520823993.2公開了一種自動計量式傳送設備，包括電機、傳動機構、傳送帶和顯示控制裝置，電機通過皮帶連接傳動機構，傳動機構設有兩個，傳動機構通過傳送帶連接，傳動機構上設置有轉速傳感器，支撐架的右側設置有儲物裝置，儲物裝置的底部設置有稱重傳感器，顯示控制裝置的內部設置有模數轉換器、嵌入式中央處理器和儲存器。該傳送設備通過稱重傳感器可在傳送物料的同時對物料進行稱量，但是由于稱量時物料仍位于傳動帶上，稱量誤差相對較大。

有鑒于此，本申請人對輸送系統中的計量裝置進行了深入的研究，遂有本案產生。

技術實現要素：

本實用新型的目的在于提供一種自動化程度相對較高且稱量誤差相對較小的用于輸送系統中的計量裝置。

為了實現上述目的，本實用新型采用如下技術方案：

一種用于輸送系統中的計量裝置，包括機架，所述機架上設置有豎直布置的計量導軌，所述計量導軌上滑動連接有可在所述計量導軌上滑動且水平布置的稱臺，所述稱臺上傳動連接有用于驅動所述稱臺在所述計量導軌上滑動的計量電機。

作為本實用新型的一種改進，所述機架上還轉動連接有與所述計量導軌平行的絲桿，所述絲桿上套設有與所述絲桿配合的絲桿螺母，所述絲桿螺母和所述稱臺固定連接，所述計量電機的輸出軸和所述絲桿傳動連接且兩者同軸。

作為本實用新型的一種改進，所述計量導軌有兩個，所述絲桿位于兩個所述計量導軌之間。

作為本實用新型的一種改進，所述機架上還設置有與所述稱臺通訊連接的計量顯示器。

作為本實用新型的一種改進，所述稱臺的上端面呈方形，且其四個邊角處分別設置有豎直布置的支撐柱，所述支撐柱的上端設置有定位槽。

采用上述技術方案，本實用新型具有以下有益效果：

1、通過設置豎直布置的計量導軌，并將稱臺滑動連接在計量導軌上，當物料在輸送系統的作用下被輸送到稱臺上方時，計量電機驅動稱臺往上滑動并頂起物料進行稱量，自動化程度相對較高且稱量誤差相對較小。

2、將絲桿設置在兩個計量導軌之間，可將稱臺對絲桿的扭力分散到兩個計量導軌上。

附圖說明

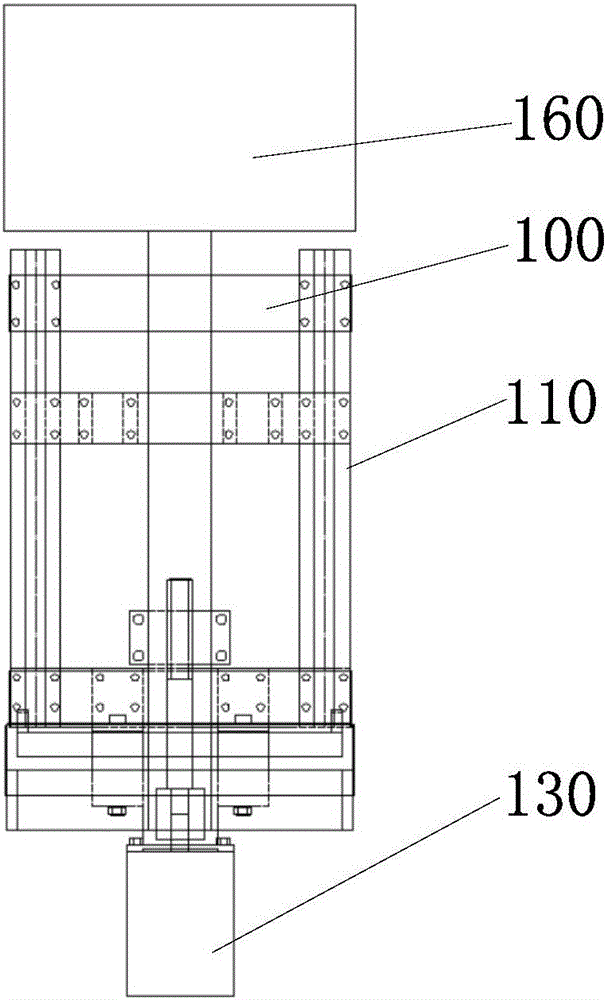

圖1為本實用新型用于輸送系統中的計量裝置的結構示意圖；

圖2為本實用新型用于輸送系統中的計量裝置的側視圖結構示意圖。

各圖中標示對應如下：

100-機架； 110-計量導軌；

120-稱臺； 121-支撐柱；

130-計量電機； 140-絲桿；

150-絲桿螺母； 160-計量顯示器。

具體實施方式

下面結合附圖和具體實施例對本實用新型做進一步的說明。

如圖1和圖2所示，本實施例提供的用于輸送系統中的計量裝置，包括機架100，該機架100可以同時輸送系統中的機架。機架100上設置有豎直布置的計量導軌110，計量導軌110上滑動連接有可在計量導軌110上滑動且水平布置的稱臺120，在初始狀態下，稱臺120位于輸送系統的兩條傳送鏈之間的下方位置，需要說明的是，使用本實施例提供的計量裝置的輸送系統最好采用鏈條傳送，而不能采用皮帶傳動。

稱臺120上傳動連接有用于驅動稱臺120在計量導軌110上滑動的計量電機130，計量電機130和稱臺120之間的傳動連接方式可以為常規的方式，在本實施例中，機架100上還轉動連接有與計量導軌110平行的絲桿140，絲桿140上套設有與絲桿140配合的絲桿螺母150，絲桿螺母150和稱臺120固定連接，計量電機130的輸出軸和絲桿140之間通過聯軸器相互傳動連接且兩者同軸，當然，計量電機130的機殼固定連接在機架100上。

優選的，在本實施例中，計量導軌110有兩個，絲桿140位于兩個計量導軌110之間。此外，機架100上還設置有與稱臺120通訊連接的計量顯示器160，計量顯示器160為常規的顯示器，可及時顯示稱量結果。

優選的，在本實施例中，稱臺120的上端面呈方形，且其四個邊角處分別設置有豎直布置的支撐柱121，支撐柱121的上端設置有定位槽(圖中未示出)。當然，相應的，與本實施例的計量裝置配合的輸送系統上用于輸送物料的輸送盤下端也需要設置與定位槽配合的定位口。

將本實施例的計量裝置安裝在輸送系統中使用時，當乘放有待稱量物料的輸送盤被輸送到稱臺上方時，計量電機130帶動絲桿140轉動，使得絲桿螺母150沿著絲桿140往上運動，帶動稱臺120沿著計量導軌110往上運動，將輸送盤頂起，使其離開傳送鏈條進行稱量，稱量結束后，稱臺120在計量電機130的驅動下復位。

上面結合附圖對本實用新型做了詳細的說明，但是本實用新型的實施方式并不僅限于上述實施方式，本領域技術人員根據現有技術可以對本實用新型做出各種變形，如將上述實施例中的計量顯示器160變更為計量刻度表等，這些都屬于本實用新型的保護范圍。
