本申請涉及磁共振成像(magnetic?resonance?imaging，mri)，更具體地，本申請涉及mri系統和用于mri系統的勻場方法。

背景技術：

1、mri技術在醫學診斷方面發揮著重要作用。mri技術一般通過mri設備實施，mri設備限定磁體掃描腔并適于產生穿過磁體掃描腔的主磁場，以使得位于磁體掃描腔內的患者的至少一部分磁性核自旋對準。主磁場強度較高，且期望主磁場在磁體掃描腔的一定容積范圍內的分布具有符合要求的均勻性，也就是穿過所述一定容積范圍內的任意單位面積的磁感線數量具有一致性。在mri的過程中，如果主磁場不均勻，則可能導致針對于患者的所述至少一部分產生的圖像模糊或出現偽影。

2、受mri設備設計和制造工藝的限制以及周圍環境的影響，由初始處于一環境中的mri設備產生的主磁場基本無法實現符合要求的均勻性。為了改善主磁場的均勻性，可以對處于這個環境中的mri設備進行勻場操作。一般而言，勻場操作包括主動勻場和被動勻場。主動勻場又被稱為有源勻場，其指通過適當調節安裝在mri設備中的勻場線圈陣列中各線圈的電流強度，使其周圍的局部磁場發生變化。被動勻場又被稱為無源勻場，其指在mri設備中添加專用的勻場片以使主磁場變形/畸變，勻場片可以為由硅鋼或者其他的軟磁性材料制成的薄板，形狀可以為矩形或其他幾何形狀。勻場片的準確添加涉及mri設備的多次升場、降場過程，耗時耗力，這也是mri設備在一環境中完成勻場操作后便固定不動且盡量不要去改變環境的原因之一。

3、可見，當需要將同一臺mri設備應用于不同環境中時，即便這臺mri設備已經在其中一個環境中完成初始勻場操作，仍還需在另一環境中再次對這臺mri設備進行后續勻場操作。因此，如何在另一環境中方便且快速地進行后續勻場操作且保證同一臺mri設備在不同環境中進行的初始、后續勻場操作的結果的相對獨立性，已經成為一項挑戰。

技術實現思路

1、本申請的一個目的是提供一種mri系統和用于mri系統的勻場方法，其能夠以改進的方式對同一臺mri設備在不同環境中/狀態下進行初始、后續勻場操作且保證初始、后續勻場操作的結果的相對獨立性。

2、根據本申請的一方面，提供一種mri系統，包括：mri設備，其限定磁體掃描腔并適于產生穿過磁體掃描腔的主磁場；手術臺，其適于與mri設備接合，以使得位于手術臺上的患者的至少一部分進入磁體掃描腔內；移位機構，其適于使得mri設備和手術臺之一是可移位的；尋跡裝置，其適于控制移位機構，以引起mri設備和手術臺之一以預設路徑在第一區域和第二區域之間移位；至少一個第一勻場片，其被布置在mri設備的預設位置處，以校正在mri設備位于第一區域且手術臺位于第二區域的狀態下檢測到的、由mri設備產生的主磁場的第一不均勻性；以及至少一個第二勻場片，其被布置在手術臺的預設位置處，以校正在手術臺與mri設備接合的狀態下檢測到的、由mri設備產生的主磁場的第二不均勻性，其中，所述至少一個第二勻場片在尺寸上不同于所述至少一個第一勻場片。

3、可選地，第一區域被包括在具有射頻屏蔽的診斷室中，第二區域被包括在具有射頻屏蔽的手術室中，且移位機構被安裝至mri設備，由此mri設備適于借助于尋跡裝置從第一區域的第一位置移位至第二區域的第二位置，以與位于第二區域的手術臺接合；或第一區域被包括具有射頻屏蔽的診斷室中，第二區域被包括在不具有射頻屏蔽的手術室中，且移位機構被安裝至手術臺，由此手術臺適于借助于尋跡裝置朝向于第一區域的第一位置從第二區域的第二位置移位，以與位于第一區域的mri設備接合。

4、可選地，所述至少一個第二勻場片包括多個第二勻場片，所述多個第二勻場片在尺寸上彼此不同。

5、可選地，手術臺包括支撐臺面和可拆卸地安裝在支撐臺面上的平板，平板適于供患者躺臥，其中，手術臺的預設位置為標記在支撐臺面上的多個作用位置，所述至少一個第二勻場片中的一個在被定位在所述多個作用位置中的相應一個作用位置處時，將依據預先確定的變形作用來使得主磁場變形，從而校正第二不均勻性。

6、可選地，在所述多個作用位置中的至少一個作用位置處設置可供一個第二勻場片插入的插槽，且所述一個第二勻場片在插槽中是可滑動的。

7、可選地，多個插槽沿著支撐臺面的寬度方向間隔分布，每個插槽沿著支撐臺面的長度方向延伸；或多個插槽沿著支撐臺面的長度方向間隔分布，每個插槽沿著支撐臺面的寬度方向延伸；或沿著支撐臺面的長度方向排列有多個插槽和/或沿著支撐臺面的寬度方向排列有多個插槽，以形成插槽陣列；或多個插槽中的至少一個與支撐臺面的長度方向或?qū)挾确较虺山嵌鹊匮由臁?/p>

8、可選地，mri系統還包括勻場條，勻場條沿著其長度方向設置有彼此間隔開的多個第二腔室，以用于放置所述至少一個第二勻場片，且所述支撐臺面限定有凹口，當勻場條被放置在所述凹口中時，所述多個第二腔室分別與所述多個作用位置相對應。

9、可選地，平板由導熱性低的無磁性非金屬制成和/或支撐臺面由導熱性高的無磁性金屬制成。

10、根據本申請的另一方面，提供一種勻場方法，其用于如上所述的mri系統，所述勻場方法包括以下步驟：將mri設備和手術臺之一移位至與mri設備和手術臺中的另一個接合；在手術臺與mri設備接合的狀態下檢測由mri設備產生的主磁場的第二不均勻性；以及將所述至少一個第二勻場片布置在手術臺的預設位置處，以校正第二不均勻性。

11、可選地，所述勻場方法還包括以下步驟：在將mri設備和手術臺之一移位至與mri設備和手術臺中的另一個接合之前，在mri設備位于第一區域且手術臺位于第二區域的狀態下檢測由mri設備產生的主磁場的第一不均勻性；以及將所述至少一個第一勻場片布置在mri設備的預設位置處，以校正第一不均勻性。

12、在本申請?zhí)峁┑膍ri系統和用于mri系統的勻場方法中，mri設備和手術臺中的所述一個可以在第一區域和第二區域之間移位，以使得mri設備的周圍環境、尤其周圍環境中所分布的磁場影響元素發生改變，所述至少一個第一勻場片在mri設備的預設位置處的布置是針對于改變前的周圍環境/狀態(即，mri設備位于第一區域且手術臺位于第二區域)對mri設備進行的初始勻場操作，而所述至少一個第二勻場片在手術臺的預設位置處的布置是針對于改變后的周圍環境/狀態(即，在第一區域或第二區域中，手術臺與mri設備接合)對mri設備進行的后續勻場操作，相比于初始勻場操作，后續勻場操作可以方便且快速地針對于改變后的周圍環境尤其微量地調節由mri設備產生的主磁場，即，使主磁場的磁感線向需要的方向微量地移位。

13、通過以下參照附圖對本申請的示例性實施方式的詳細描述，本申請的其它特征及其優點將會變得清楚。

技術特征：

1.一種磁共振成像系統(100)，其特征在于，包括：

2.根據權利要求1所述的磁共振成像系統(100)，其特征在于，第一區域被包括在具有射頻屏蔽的診斷室中，第二區域被包括在具有射頻屏蔽的手術室中，且移位機構被安裝至磁共振成像設備(10)，由此磁共振成像設備(10)適于借助于尋跡裝置(40)從第一區域的第一位置移位至第二區域的第二位置，以與位于第二區域的手術臺(30)接合；或

3.根據權利要求1所述的磁共振成像系統(100)，其特征在于，所述至少一個第二勻場片(150)包括多個第二勻場片(150)，所述多個第二勻場片(150)在尺寸上彼此不同。

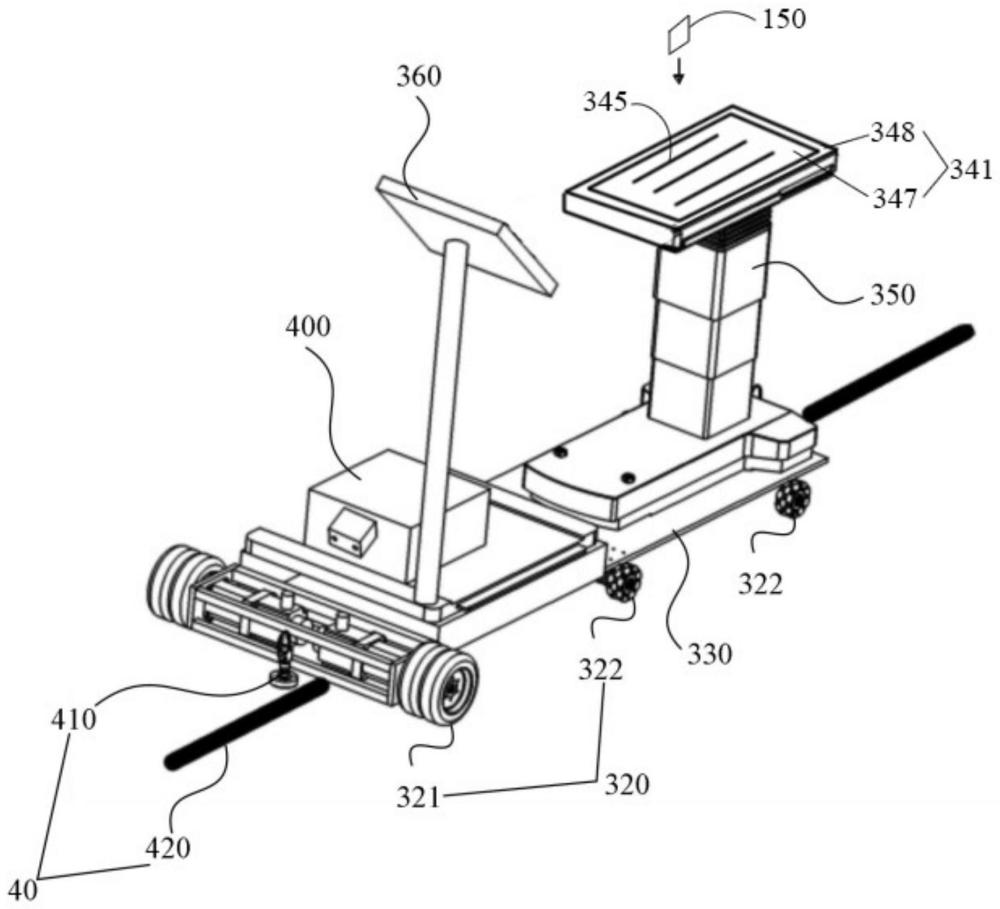

4.根據權利要求1至3中任一項所述的磁共振成像系統(100)，其特征在于，手術臺(30)包括支撐臺面(341)和可拆卸地安裝在支撐臺面(341)上的平板(342)，平板(342)適于供患者躺臥，其中，手術臺(30)的預設位置為標記在支撐臺面(341)上的多個作用位置，所述至少一個第二勻場片(150)中的一個在被定位在所述多個作用位置中的相應一個作用位置處時，將依據預先確定的變形作用來使得主磁場變形，從而校正第二不均勻性。

5.根據權利要求4所述的磁共振成像系統(100)，其特征在于，在所述多個作用位置中的至少一個作用位置處設置可供一個第二勻場片(150)插入的插槽(345)，且所述一個第二勻場片(150)在插槽(345)中是可滑動的。

6.根據權利要求5所述的磁共振成像系統(100)，其特征在于，多個插槽(345)沿著支撐臺面(341)的寬度方向間隔分布，每個插槽(345)沿著支撐臺面(341)的長度方向延伸；或

7.根據權利要求4所述的磁共振成像系統(100)，其特征在于，還包括勻場條(160)，勻場條(160)沿著其長度方向設置有彼此間隔開的多個第二腔室(170)，以用于放置所述至少一個第二勻場片(150)，且所述支撐臺面(341)限定有凹口(349)，當勻場條(160)被放置在所述凹口(349)中時，所述多個第二腔室(170)分別與所述多個作用位置相對應。

8.根據權利要求4所述的磁共振成像系統(100)，其特征在于，平板(342)由導熱性低的無磁性非金屬制成和/或支撐臺面(341)由導熱性高的無磁性金屬制成。

9.一種勻場方法，其用于根據權利要求1至8中任一項所述的磁共振成像系統(100)，其特征在于，所述勻場方法包括以下步驟：

10.根據權利要求9所述的勻場方法，其特征在于，還包括以下步驟：

技術總結
本申請公開了MRI系統和用于MRI系統的勻場方法，MRI系統包括：MRI設備，其限定磁體掃描腔并適于產生穿過磁體掃描腔的主磁場；手術臺；移位機構，其適于使得MRI設備和手術臺中的一個是可移位的；尋跡裝置，其適于控制移位機構，以引起MRI設備和手術臺中的所述一個以預設路徑在第一區域和第二區域之間移位；至少一個第一勻場片，其被布置在MRI設備的預設位置處，以校正在MRI設備位于第一區域且手術臺位于第二區域的狀態下檢測到的主磁場的第一不均勻性；以及至少一個第二勻場片，其被布置在手術臺的預設位置處，以校正在手術臺與MRI設備接合的狀態下檢測到的主磁場的第二不均勻性，其中，所述至少一個第二勻場片在尺寸上不同于所述至少一個第一勻場片。

技術研發人員：朱好勤,蘇進,張弓
受保護的技術使用者：中加健康工程研究院（合肥）有限公司
技術研發日：
技術公布日：2025/4/28
