本技術涉及藥品檢驗，尤其涉及一種高效液相色譜儀的流動相預處理裝置。

背景技術：

1、在醫藥研究與質量控制中，高效液相色譜儀(hplc)扮演著核心角色，它對于復雜化合物的精密分析至關重要。然而，hplc分析的成效顯著依賴于流動相的穩定性和一致性，后者由特定比例的溶劑混合而成，對分離效率、檢測靈敏度及色譜柱壽命有著直接影響。

2、當前面臨的主要挑戰在于流動相易受外界環境因素，尤其是溫度波動和光照的不利影響：多組分流動相在低溫下可能出現沉淀，堵塞系統；溫度差異導致樣品出峰時間偏離標準，影響分析準確性；光照不僅促使微生物在水相中繁殖，還能誘導有機相聚合或氧化，乃至改變緩沖鹽溶液ph值，嚴重干擾實驗結果。

3、現有實踐中，流動相通常存放在無保護的透明容器內，直接暴露于實驗室環境中，這無疑加劇了溫度和光照的風險，限制了分析的可靠性和重復性。

技術實現思路

1、本實用新型提供一種高效液相色譜儀的流動相預處理裝置，用以解決流動相因溫度變化導致的沉淀析出、出峰時間不穩以及光照引起的變質與污染等問題，實現流動相的恒溫保護、避光儲存與液位監控，以提升分析結果的準確性和設備使用的便利性。

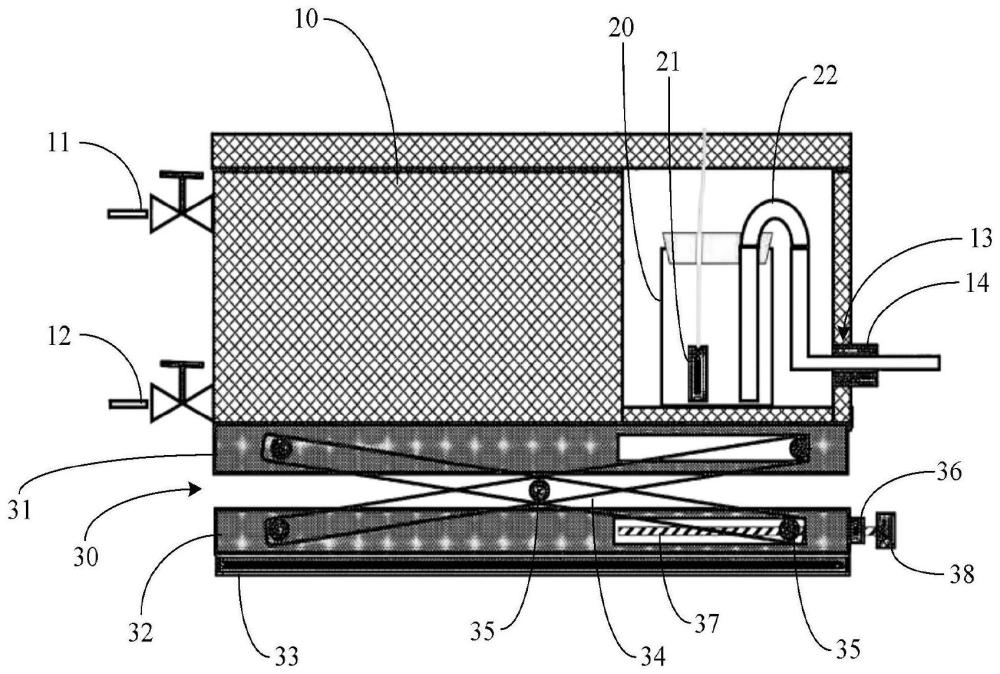

2、本實用新型提供一種高效液相色譜儀的流動相預處理裝置，包括：控溫避光箱，內部盛放流體介質并設置有多個定位機構；液相瓶，定位設置于所述定位機構，并浸泡于所述流體介質，所述液相瓶設置有液位傳感器和進液管，所述進液管從所述液相瓶內引出且浸泡于所述流體介質，并從所述控溫避光箱的側壁穿出，以將流動相液體引入液相色譜儀；高度調節支架，設置于所述控溫避光箱的底部，以能夠支撐并調節所述控溫避光箱的工作高度；恒溫組件，包括設置于所述控溫避光箱的加熱棒和溫度傳感器；控制器，連接于所述液位傳感器、所述加熱棒和所述溫度傳感器。

3、根據本實用新型提供的一種高效液相色譜儀的流動相預處理裝置，所述液相瓶包括遮光瓶身和封蓋于所述遮光瓶身的開口處的遮光瓶蓋；所述進液管以及所述液位傳感器的連接線分別通過所述遮光瓶蓋上的預留孔進入所述遮光瓶身內。

4、根據本實用新型提供的一種高效液相色譜儀的流動相預處理裝置，所述控溫避光箱包括上方開口的遮光箱體和能夠封閉所述遮光箱體的遮光箱蓋；所述遮光箱體和所述遮光箱蓋的外表面均設置有保溫棉層。

5、根據本實用新型提供的一種高效液相色譜儀的流動相預處理裝置，所述遮光箱體的側壁上設置有連接于供水管路的進水口和連接于排水管路的排水口；所述進水口和所述排水口分別設置有閥門。

6、根據本實用新型提供的一種高效液相色譜儀的流動相預處理裝置，所述遮光箱體的同一側側壁上設置有多個通過孔；分別連通多個所述液相瓶的所述進液管分別通過多個所述通過孔穿過所述遮光箱體的側壁；所述通過孔與所述進液管之間設置有橡膠塞，所述橡膠塞設置有允許所述進液管通過的貫穿孔。

7、根據本實用新型提供的一種高效液相色譜儀的流動相預處理裝置，所述橡膠塞為錐形；所述橡膠塞的圓周方向設置有與所述通過孔相適應的環形卡槽，所述橡膠塞內外分別與所述進液管和所述通過孔過盈配合。

8、根據本實用新型提供的一種高效液相色譜儀的流動相預處理裝置，所述定位機構包括：第一彈性托，固定設置于所述控溫避光箱的內側壁；第二彈性托，與所述第一彈性托相對設置；調節機構，驅動所述第二彈性托靠近或遠離所述第一彈性托；所述第一彈性托和所述第二彈性托的相對側具有適應所述液相瓶的形狀的弧形面。

9、根據本實用新型提供的一種高效液相色譜儀的流動相預處理裝置，所述調節機構包括：固定螺母，固定設置于與所述第一彈性托相對的所述控溫避光箱的側壁上；螺紋柱，與所述固定螺母螺紋配合，所述第二彈性托安裝于所述螺紋柱的頭部，所述螺紋柱頭部有環形槽，鑲嵌于所述第二彈性托端面的鎖住機構內，以允許所述螺紋柱圍繞其軸線相對于所述第二彈性托旋轉；擰緊把手，設置于所述螺紋柱的尾部。

10、根據本實用新型提供的一種高效液相色譜儀的流動相預處理裝置，所述高度調節支架包括：上支架，設置于所述控溫避光箱的底部；下支架，與所述上支架平行設置，且所述下支架的底部設置有底座板；兩組交叉支臂，設置于所述上支架和所述下支架之間，兩組所述交叉支臂之間設置有多個支臂銷桿；所述下支架與所述交叉支臂之間設置有升降控制機構，以調節所述交叉支臂的支撐高度。

11、根據本實用新型提供的一種高效液相色譜儀的流動相預處理裝置，所述升降控制機構包括：固定環塊，固定設置于所述底座板；升降螺桿，繞軸線可旋轉的安裝于所述固定環塊，且與所述交叉支臂的其中一端的所述支臂銷桿螺紋配合，以能夠將所述升降螺桿的旋轉動作轉換為所述交叉支臂端部的水平移動動作；在所述固定環塊的外側，所述升降螺桿的端部設置有用于轉動所述升降螺桿的升降把手。

12、本實用新型提供的高效液相色譜儀的流動相預處理裝置，通過控溫避光箱內置流體介質用于維持液相瓶和進液管內流動相的恒定溫度，箱內裝備多點定位機構以穩固存放液相瓶。液相瓶內置液位傳感器，實時監測液體存量，預防泵吸空。裝置底部配置高度調節支架，靈活適配不同型號色譜儀高度，確保平穩對接，減短外部暴露管路長度，減少外界溫差影響。恒溫組件含加熱棒與溫度傳感器，精準調控箱內溫度。通過控制器統一管理，同步監控液位與溫度，自動化調節加熱，從而提供了一個穩定、可控的流動相處理環境，有效解決了傳統方法中的溫度波動和光照導致的問題，提升了藥物檢測的穩定性和可靠性。

技術特征：

1.一種高效液相色譜儀的流動相預處理裝置，其特征在于，包括：

2.根據權利要求1所述的高效液相色譜儀的流動相預處理裝置，其特征在于，所述液相瓶(20)包括遮光瓶身和封蓋于所述遮光瓶身的開口處的遮光瓶蓋；

3.根據權利要求1所述的高效液相色譜儀的流動相預處理裝置，其特征在于，所述控溫避光箱(10)包括上方開口的遮光箱體和能夠封閉所述遮光箱體的遮光箱蓋；

4.根據權利要求3所述的高效液相色譜儀的流動相預處理裝置，其特征在于，所述遮光箱體的側壁上設置有連接于供水管路的進水口(11)和連接于排水管路的排水口(12)；

5.根據權利要求3所述的高效液相色譜儀的流動相預處理裝置，其特征在于，所述遮光箱體的同一側側壁上設置有多個通過孔(13)；

6.根據權利要求5所述的高效液相色譜儀的流動相預處理裝置，其特征在于，所述橡膠塞(14)為錐形；

7.根據權利要求1-6中的任意一項所述的高效液相色譜儀的流動相預處理裝置，其特征在于，所述定位機構包括：

8.根據權利要求7所述的高效液相色譜儀的流動相預處理裝置，其特征在于，所述調節機構包括：

9.根據權利要求1-6中的任意一項所述的高效液相色譜儀的流動相預處理裝置，其特征在于，所述高度調節支架(30)包括：

10.根據權利要求9所述的高效液相色譜儀的流動相預處理裝置，其特征在于，所述升降控制機構包括：

技術總結
本技術涉及藥品檢驗技術領域，尤其涉及一種高效液相色譜儀的流動相預處理裝置，包括：控溫避光箱，內部盛放流體介質并設置有多個定位機構；液相瓶，定位設置于定位機構，并浸泡于流體介質，液相瓶設置有液位傳感器和進液管，進液管從液相瓶內引出且浸泡于流體介質，并從控溫避光箱的側壁穿出，以將流動相液體引入液相色譜儀；高度調節支架，設置于控溫避光箱的底部，以能夠支撐并調節控溫避光箱的工作高度；恒溫組件，包括設置于控溫避光箱的加熱棒和溫度傳感器；控制器，連接于液位傳感器、加熱棒和溫度傳感器。本方案用以實現流動相的恒溫保護、避光儲存與液位監控，以提升分析結果的準確性和設備使用的便利性。

技術研發人員：王靜,周軍,鄭新元,曲佳,牛辰瑾,楊桃
受保護的技術使用者：天津市藥品檢驗研究院
技術研發日：20240528
技術公布日：2025/4/28
