本發明涉及pump-probe光路結構和生物樣本受激輻射等，尤其涉及一種基于pump-probe結構的弱光信號測量裝置及方法。

背景技術：

1、pump-probe技術于1987年由諾貝爾化學獎得主zewail最早提出，該方法最初被用來觀測化學反應的瞬態過程，實現了將人類觀測瞬態動力學過程的時間分辨率帶入到飛秒尺度。一方面，相較于spad陣列或者條紋相機等設備時間分辨率極限在皮秒量級，pump-probe技術可以將時間分辨率提升到飛秒尺度；另一方面，該技術可以實現時間、空間、光譜、偏振以及角動量等多個光學維度的同時觀測，極大地提升了光學系統的觀測帶寬，這種技術在不可重復性實驗或有損樣本觀測的場景中具有極其顯著的作用和意義。

2、然而，在生物細胞或蛋白質等樣本對光信號的相互作用的過程中，反應信號往往是極其微弱的，且受限于常規試驗條件中環境光信號及pump光路的干擾。因此，迫切需要發展高信噪比、高精度的弱光信號測量裝置。

技術實現思路

1、有鑒于此，本發明提供一種基于pump-probe結構的弱光信號測量裝置及其測量方法。

2、本發明采用的技術方案如下：

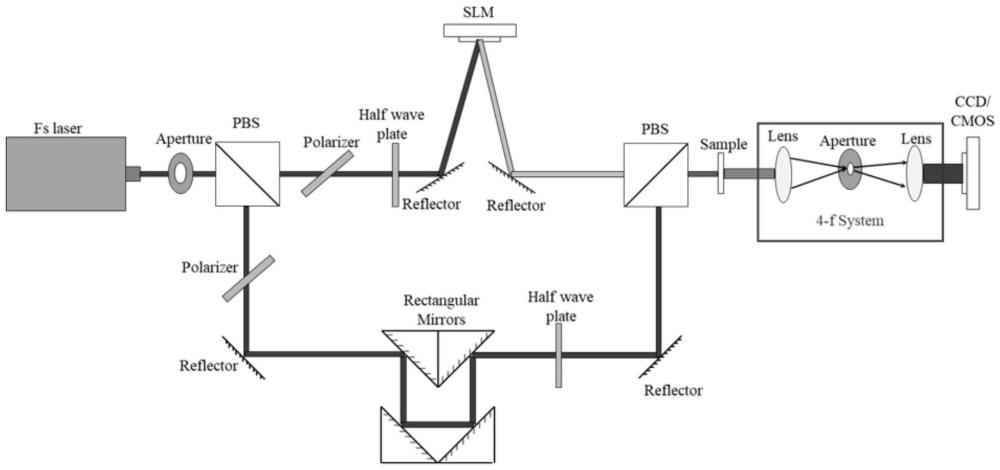

3、基于pump-probe結構的弱光信號測量裝置，包括：結構光空間編碼模塊、時間延遲調控模塊、4-f成像系統和傳感器，所述結構光空間編碼模塊產生pump泵浦光和probe探針光兩束光，其中，pump泵浦光經空間調制后入射到樣本上，probe探針光經時間延遲調控模塊后入射到樣本上，所述時間延遲調控模塊用于調節兩束光的光程差；所述樣本經光照射受激輻射后產生瞬態光學信號，光學信號經4-f成像系統后由傳感器接收。

4、進一步地，所述結構光空間編碼模塊包括飛秒激光器、分光棱鏡和空間光調制器，所述飛秒激光器產生超短光脈沖，經分光棱鏡分成兩束偏振方向相互垂直的光，其中一束光作為pump泵浦光，另一束光作為probe探針光；所述空間光調制器對光信號進行光學編碼，引入空間頻率。

5、進一步地，所述空間光調制器為相位調制型或振幅調制型中的一種或多種。

6、進一步地，所述時間延遲調控模塊包括直角棱鏡反射鏡組和一維平移臺，一維平移臺用來調整直角棱鏡反射鏡組的位置。

7、進一步地，所述直角棱鏡反射鏡組采用四個相同的斜面鍍膜的等腰直角棱鏡，其中，第一、第二個直角棱鏡背靠背組裝在一起，鍍膜的反射斜面之間夾角為90°，第三、第四個直角棱鏡的直角邊成一條直線擺放，鍍膜的斜面之間夾角同樣為90°，第一與第三個直角棱鏡的斜邊是平行的，第二與第四個直角棱鏡的斜邊也是平行的；第三、第四個直角棱鏡固定在所述一維平移臺上。

8、進一步地，所述4-f成像系統包括兩個透鏡以及一個孔徑光闌，所述孔徑光闌放置在兩個透鏡中間的焦平面上。

9、進一步地，所述pump泵浦光經空間調制后與probe探針光經時間延遲調控模塊后的光由分光棱鏡合束后入射到樣本上。

10、進一步地，所述裝置還包括圖像處理模塊，與傳感器連接，用于對所述光學信號進行弱信號分析。

11、本發明還提供上述基于pump-probe結構的弱光信號測量裝置的測量方法，首先激光產生pump泵浦光probe探針光兩束光，pump泵浦光被空間調制加載周期性條紋或散斑圖，因此該光束在空間上攜帶了高頻信息，按照傳輸方向?qū)⒐鈴姲凑占虞d的圖案結構照射樣本，使得樣本區域性的吸收pump光；與此同時，probe探針光不攜帶空間高頻信息，均勻照射樣本，使得已吸收pump光能量的樣本區域產生受激輻射躍遷；然后通過4-f光學系統隔離光強較大的低頻信號，保留通過空間調制出的高頻空間信息，獲得信號的光場信息。

12、進一步地，，獲得信號的光場信息后，結合弱信號處理算法計算得出樣本中產生的受激輻射信號。

13、本發明由于引入空間調制器產生的空間頻率信息以及4-f信號處理系統，可以實現基于受激輻射場景的pump光與probe光信號的分解，因此可以在超強光強背景下分離出目標弱光信號，進而在空間尺度上單曝光地采集受激輻射信號；同時結合由直角反射鏡組組成的時延系統，實現在時間尺度上分析瞬態光學過程，時間精度可以達到～10fs量級。

技術特征：

1.基于pump-probe結構的弱光信號測量裝置，其特征在于，該裝置包括：結構光空間編碼模塊、時間延遲調控模塊、4-f成像系統和傳感器，所述結構光空間編碼模塊產生pump泵浦光和probe探針光兩束光，其中，pump泵浦光經空間調制后入射到樣本上，probe探針光經時間延遲調控模塊后入射到樣本上，所述時間延遲調控模塊用于調節兩束光的光程差；所述樣本經光照射受激輻射后產生瞬態光學信號，光學信號經4-f成像系統后由傳感器接收。

2.根據權利要求1所述的基于pump-probe結構的弱光信號測量裝置，其特征在于，所述結構光空間編碼模塊包括飛秒激光器、分光棱鏡和空間光調制器，所述飛秒激光器產生超短光脈沖，經分光棱鏡分成兩束偏振方向相互垂直的光，其中一束光作為pump泵浦光，另一束光作為probe探針光；所述空間光調制器對光信號進行光學編碼，引入空間頻率。

3.根據權利要求2所述的基于pump-probe結構的弱光信號測量裝置，其特征在于，所述空間光調制器為相位調制型或振幅調制型中的一種或多種。

4.根據權利要求1所述的基于pump-probe結構的弱光信號測量裝置，其特征在于，所述時間延遲調控模塊包括直角棱鏡反射鏡組和一維平移臺，一維平移臺用來調整直角棱鏡反射鏡組的位置。

5.根據權利要求4所述的基于pump-probe結構的弱光信號測量裝置，其特征在于，所述直角棱鏡反射鏡組采用四個相同的斜面鍍膜的等腰直角棱鏡，其中，第一、第二個直角棱鏡背靠背組裝在一起，鍍膜的反射斜面之間夾角為90°，第三、第四個直角棱鏡的直角邊成一條直線擺放，鍍膜的斜面之間夾角同樣為90°，第一與第三個直角棱鏡的斜邊是平行的，第二與第四個直角棱鏡的斜邊也是平行的；第三、第四個直角棱鏡固定在所述一維平移臺上。

6.根據權利要求1所述的基于pump-probe結構的弱光信號測量裝置，其特征在于，所述4-f成像系統包括兩個透鏡以及一個孔徑光闌，所述孔徑光闌放置在兩個透鏡中間的焦平面上。

7.根據權利要求1所述的基于pump-probe結構的弱光信號測量裝置，其特征在于，所述pump泵浦光經空間調制后與probe探針光經時間延遲調控模塊后的光由分光棱鏡合束后入射到樣本上。

8.根據權利要求1所述的基于pump-probe結構的弱光信號測量裝置，其特征在于，所述裝置還包括圖像處理模塊，與傳感器連接，用于對所述光學信號進行弱信號分析。

9.利用如權利要求1所述基于pump-probe結構的弱光信號測量裝置的測量方法，其特征在于，首先激光產生pump泵浦光probe探針光兩束光，pump泵浦光被空間調制加載周期性條紋或散斑圖，因此該光束在空間上攜帶了高頻信息，按照傳輸方向?qū)⒐鈴姲凑占虞d的圖案結構照射樣本，使得樣本區域性的吸收pump光；與此同時，probe探針光不攜帶空間高頻信息，均勻照射樣本，使得已吸收pump光能量的樣本區域產生受激輻射躍遷；然后通過4-f光學系統隔離光強較大的低頻信號，保留通過空間調制出的高頻空間信息，獲得信號的光場信息。

10.根據權利要求9所述的測量方法，其特征在于，獲得信號的光場信息后，結合弱信號處理算法計算得出樣本中產生的受激輻射信號。

技術總結
本發明涉及一種基于pump?probe結構的弱光信號測量裝置及方法。該裝置包括：結構光空間編碼模塊、時間延遲調控模塊、4?f成像系統和傳感器，結構光空間編碼模塊產生pump泵浦光和probe探針光兩束光，其中，pump泵浦光經空間調制后入射到樣本上，probe探針光經時間延遲調控模塊后入射到樣本上，時間延遲調控模塊用于調節兩束光的光程差；樣本經光照射受激輻射后產生瞬態光學信號，光學信號經4?f成像系統后由傳感器接收。本發明通過空間頻率的引入，實現強背景光照環境下的信號光提取，能大幅提升圖像信噪比。

技術研發人員：胡雪梅,周昊昊,岳濤
受保護的技術使用者：南京大學
技術研發日：
技術公布日：2025/4/28
