本技術涉及一種天車結構，具體涉及一種母線提升框架移動用的天車結構。

背景技術：

1、母線提升框架是大型預焙鋁電解槽生產必不可少的專注設備，在申請號202320155551x中就詳細贅述了母線提升框架，這里就不在詳細的贅述。

2、通常母線提升框架在從一個位置移動到對應的位置時，則需要使用到天車結構，天車結構是一種用于吊裝和移動重物的機械裝置，天車結構包括橫向移動件、縱向移動件和起吊鉤，通過橫向移動帶動和縱向移動件的作用，帶動可升降起吊鉤橫向移動和縱向移動，之后通過起吊鉤住綁在母線提升框架上的鋼絲繩后，既而可帶動母線提升框架移至對應的位置上。

3、然而，現有起吊母線提升框架的天車結構中的吊鉤，沒有設置對應的防脫鉤結構，這就導致起吊鉤鉤住綁在母線提升框的鋼絲繩后，在進行起吊的過程中，鋼絲繩容易在起吊鉤內來回晃動，鋼絲繩這時容易從起吊鉤上脫落下去，而造成脫鉤的現象，存在一定的安全隱患。

技術實現思路

1、本實用新型的主要目的是提供一種母線提升框架移動用的天車結構，已解決上述存在的問題。

2、為了完成上述目的，本實用新型提供了一種母線提升框架移動用的天車結構，包括天車結構和防脫鉤組件；

3、所述天車結構包括橫向移動件、縱向移動件和起吊組件，所述橫向移動件用于帶動縱向移動件和起吊組件橫向移動，所述縱向移動件用于帶動起吊組件縱向移動移，所述縱向移動件具有兩組，兩組所述縱向移動件的下端分別設置起吊組件，所述起吊組件具有可升降的吊鉤；

4、所述防脫鉤組件設置在吊鉤上，所述防脫鉤組件包括l形板和擋件，所述l形板具有兩個，兩個所述l形板的中部分別可轉動的設置在吊鉤內端兩側，兩個所述l形板外端通過第一連接桿連接，兩個所述l形板的內端通過第二連接桿連接，所述擋件包括伸縮桿和板體，所述吊鉤的上端外側設置有開口，所述開口兩側分別設置有圓形孔，所述伸縮桿具有兩個，兩個所述伸縮桿分別可移動的設置在兩側所述圓形孔內，兩個所述伸縮桿上均套設有彈簧結構，兩個所述伸縮桿的外端分別與所述板體連接，兩個所述板體的外端分別從開口穿出。

5、一個優選方案是，所述吊鉤的中部上端設置有方形槽。

6、一個優選方案是，所述l形板的外端設置有延伸板，所述延伸板的外端設置有穿孔，所述吊鉤的彎曲部上端設置有孔洞，所述穿孔與孔洞內用于螺栓的插入，所述螺栓與螺母配合。

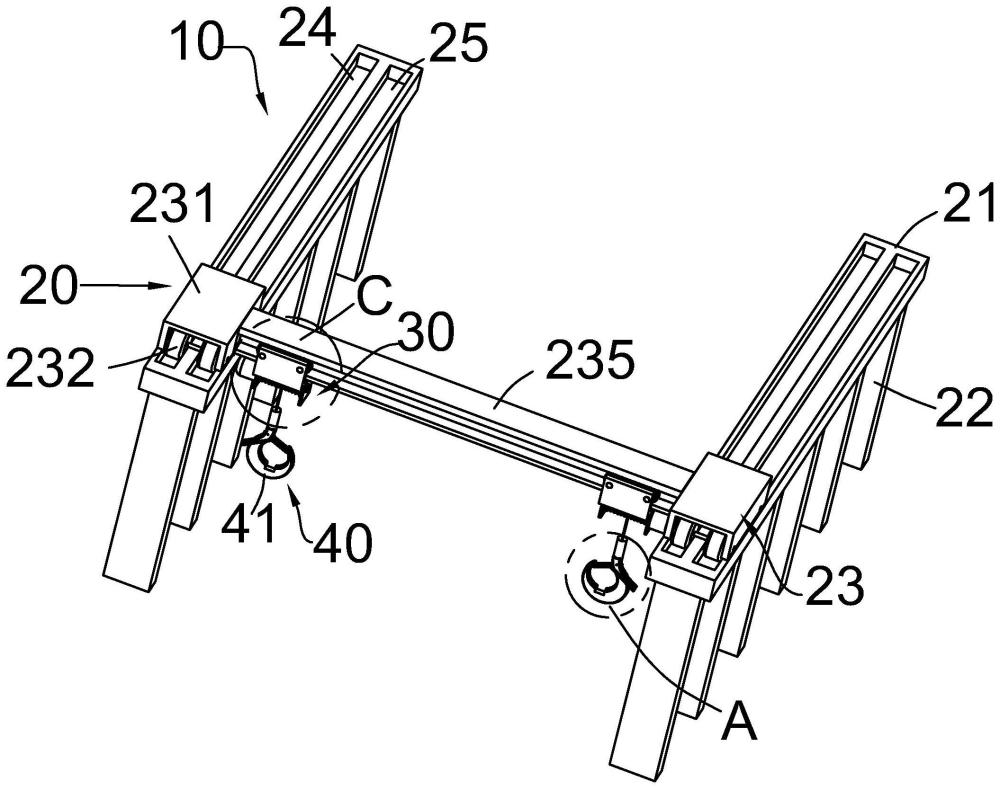

7、一個優選方案是，所述橫向移動件包括橫向塊、支撐塊、橫向移動車，所述橫向塊的下端設置多個所述支撐塊，所述橫向塊的上端設置有第一凹槽和第二凹槽，所述橫向移動車包括框體和移動輪，所述框體的下端兩側分別設置所述移動輪，兩側所述移動輪分別可移動的設置在第一凹槽和第二凹槽內，所述橫向移動件具有兩組，兩個所述框體之間設置有連接塊。

8、一個優選方案是，所述縱向移動件包括縱向移動車，所述縱向移動車包括u形框、滾輪、所述u形框的上端內側設置所述滾輪，所述滾輪可移動的設置在連接塊的橫向槽內，所述u形框的下端設置有兩個連接板，所述起吊組件還包括絞盤、鋼絲繩體和電機，所述絞盤可轉動的設置在兩個所述連接板之間，所述鋼絲繩體纏繞在絞盤上，所述電機與絞盤連接，所述鋼絲繩體的下端與吊鉤連接。

9、上述有益效果為，通過橫向移動件和縱向移動件而可帶動起吊組件移至母線提升框架的上方，吊鉤下降至對應的高度位置，人員同時向內按壓兩個板體，彈簧結構收縮，伸縮桿箱圓形孔內移動，人員把l形板外端向上轉至最大位，l形板的內端位于吊鉤內，而使吊鉤打開，同時人員松開板體，彈簧結構伸展，伸縮桿外移，伸縮桿抵住l形板外端下側，避免吊鉤在勾鋼絲繩絲時，l形板回轉，而不會影響到人員起吊工作，待人員使吊鉤勾住鋼絲繩后，人員使板體向內移，彈簧結構收縮，伸縮桿內移，這時l形板回轉，l形板的內端封閉住吊鉤，這樣在起吊的過程中，而可避免脫鉤的現象。

技術特征：

1.一種母線提升框架移動用的天車結構，其特征在于，包括天車結構和防脫鉤組件；

2.根據權利要求1所述的母線提升框架移動用的天車結構，其特征在于，所述吊鉤的中部上端設置有方形槽。

3.根據權利要求1所述的母線提升框架移動用的天車結構，其特征在于，所述l形板的外端設置有延伸板，所述延伸板的外端設置有穿孔，所述吊鉤的彎曲部上端設置有孔洞，所述穿孔與孔洞內用于螺栓的插入，所述螺栓與螺母配合。

4.根據權利要求1所述的母線提升框架移動用的天車結構，其特征在于，所述橫向移動件包括橫向塊、支撐塊、橫向移動車，所述橫向塊的下端設置多個所述支撐塊，所述橫向塊的上端設置有第一凹槽和第二凹槽，所述橫向移動車包括框體和移動輪，所述框體的下端兩側分別設置所述移動輪，兩側所述移動輪分別可移動的設置在第一凹槽和第二凹槽內，所述橫向移動件具有兩組，兩個所述框體之間設置有連接塊。

5.根據權利要求1所述的母線提升框架移動用的天車結構，其特征在于，所述縱向移動件包括縱向移動車，所述縱向移動車包括u形框、滾輪、所述u形框的上端內側設置所述滾輪，所述滾輪可移動的設置在連接塊的橫向槽內，所述u形框的下端設置有兩個連接板，所述起吊組件還包括絞盤、鋼絲繩體和電機，所述絞盤可轉動的設置在兩個所述連接板之間，所述鋼絲繩體纏繞在絞盤上，所述電機與絞盤連接，所述鋼絲繩體的下端與吊鉤連接。

技術總結
本技術涉及一種母線提升框架移動用的天車結構，包括天車結構和防脫鉤組件；通過橫向移動件和縱向移動件而可帶動起吊組件移至母線提升框架的上方，吊鉤下降至對應的高度位置，人員同時向內按壓兩個板體，彈簧結構收縮，伸縮桿箱圓形孔內移動，人員把L形板外端向上轉至最大位，L形板的內端位于吊鉤內，而使吊鉤打開，同時人員松開板體，彈簧結構伸展，伸縮桿外移，伸縮桿抵住L形板外端下側，避免吊鉤在勾鋼絲繩絲時，L形板回轉，而不會影響到人員起吊工作，待人員使吊鉤勾住鋼絲繩后，人員使板體向內移，彈簧結構收縮，伸縮桿內移，這時L形板回轉，L形板的內端封閉住吊鉤，這樣在起吊的過程中，而可避免脫鉤的現象。

技術研發人員：慈元軍,田小明,曾慶柿,林文帥
受保護的技術使用者：珠海盛田實業有限公司
技術研發日：20240331
技術公布日：2025/4/28
