本技術屬于電子煙，更具體地說，特別涉及一種智能電子煙裝置。

背景技術：

1、現在的電子煙很多都是在生產過程中會將煙油注入油杯，形成成品后再出庫。但是，電子煙在交付給客戶之前，往往需要經歷存儲、運輸等過程，而在這過程中，電子煙內的煙油往往會存在泄漏、變質等現象，給使用者帶來不好的體驗，也給生產者帶來損失。

2、于是，有鑒于此，針對現有的結構及缺失予以研究改良，提供一種智能電子煙裝置，以期達到更具有更加實用價值性的目的。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種智能電子煙裝置，以解決現在的背景技術中的問題。

2、本實用新型智能電子煙裝置的目的與功效，由以下具體技術手段所達成：

3、一種智能電子煙裝置，包括外殼體，所述外殼體的一側設有充電口，所述外殼體的外部在充電口的底部設有開關鍵，所述外殼體的底部卡合有底板，且所述底板的頂部一側安裝有第一安裝箱，所述底板的頂部在第一安裝箱的一側安裝有第二安裝箱，且所述第一安裝箱的內部安裝有電池，所述第二安裝箱的內部一側安裝有霧化器，所述外殼體的內部設有安裝腔室，且所述安裝腔室的內部設有吸煙機構，且所述吸煙機構包括密封圈，所述底板的頂部四角均安裝有插塊，且所述外殼體的底部四角均設有插槽，所述插塊與插槽相互卡合，且所述插塊的內部設有安裝機構，所述安裝機構包括固定塊，所述外殼體的內部一側設有觀察窗，且所述外殼體的外部在觀察窗的一側設有刻度線。

4、進一步的，所述第二安裝箱的頂部設有出煙口，且所述第二安裝箱的頂部安裝有連接管，所述連接管與出煙口相互接通，所述外殼體的內部一側設有通孔，且所述連接管與通孔相互卡合。

5、進一步的，所述通孔的內部安裝有密封圈，且所述連接管的一端貫穿密封圈，并延伸至內部，所述外殼體的頂部一側連接有吸嘴，且所述吸嘴的外部套設有密封蓋。

6、進一步的，所述第二安裝箱的內部一側安裝有液位感應器，所述密封蓋的一側連接有彈性帶，且所述彈性帶的一端與吸嘴相互連接。

7、進一步的，所述插塊的內部兩側均設有安裝槽，且所述安裝槽的內部連接有第一彈簧，所述第一彈簧的一端連接有卡塊，且所述插槽的內部兩側均設有卡槽，所述卡塊與卡槽相互卡合。

8、進一步的，所述插塊的一側設有凹槽，且所述凹槽的內部一側連接有第二彈簧，所述第二彈簧的一端連接有固定塊，且所述外殼體的內部在插槽的一側設有固定槽，所述固定塊與固定槽相互卡合。

9、進一步的，所述外殼體的外部兩側均設有移動槽，且所述移動槽的內部一側連接有推桿，所述推桿的一側連接有移動桿，且所述移動槽的內部中心處安裝有限位桿，所述移動桿的一端貫穿限位桿，并延伸至固定槽的內部。

10、與現有技術相比，本實用新型具有如下有益效果：

11、1、該種智能電子煙裝置，通過設有第一安裝箱、第二安裝箱、出煙口、液位感應器、連接管、密封圈、吸嘴和密封蓋的配合使用，在對油倉內注入油之后，對第一安裝箱和第二安裝箱進行安裝，把連接管插入通孔內，通過設有密封圈，對連接管進行卡合，增加連接的密封性，不會造成漏油，當使用者需要吸煙時，打開密封蓋，通過設有連接帶，不會使密封蓋掉落、遺失，同時對吸嘴進行保護，保持吸嘴的干凈；

12、2、該種智能電子煙裝置，通過插塊、第一彈簧、卡塊、凹槽、第二彈簧、固定塊、固定槽、移動槽、推桿和移動桿的配合使用，當需要對油倉內加油時，推動兩對推桿，推桿帶動移動桿在限位桿內移動，把固定塊從固定槽內推出，使固定塊與固定槽相互分離，從而取下外殼體，對連接管的內部注入油，之后把外殼體放置在底板上，使插塊與插槽相互卡合，同時固定塊與固定槽相互卡合，對外殼體進行安裝，之后可以進行使用；本實用新型，結構簡單合理，設計新穎，操作簡單便捷，有效對電子煙的內部進行注油，便于使用者隨用隨加，提高使用的便利性，具有較高的實用價值。

技術特征：

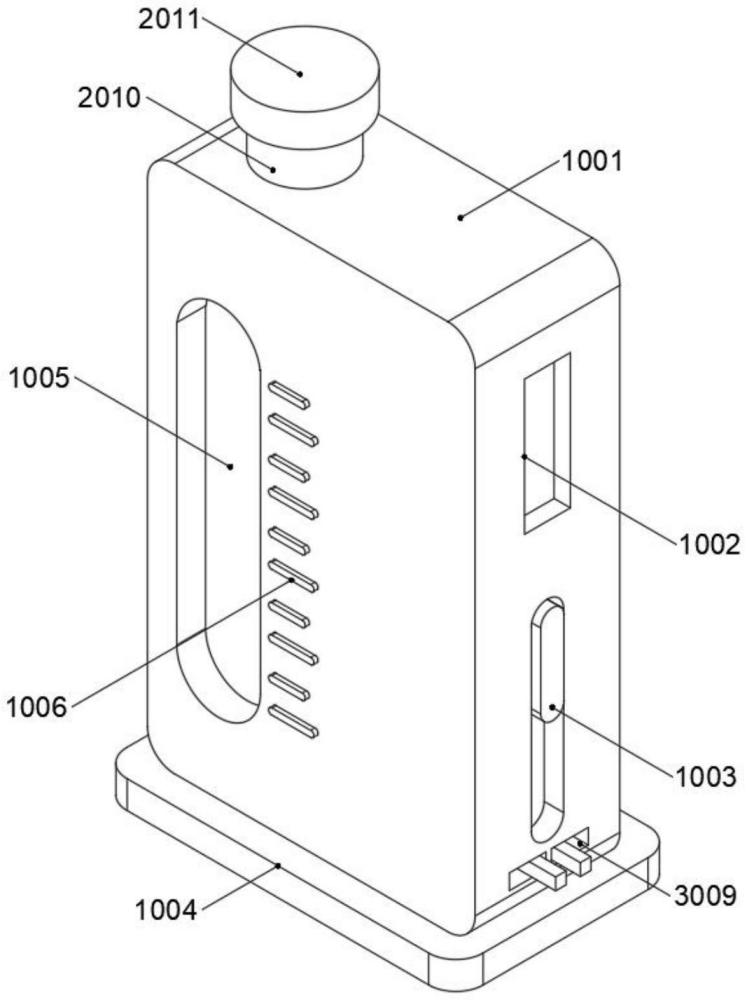

1.一種智能電子煙裝置，其特征在于：包括外殼體(1001)，所述外殼體(1001)的一側設有充電口(1002)，所述外殼體(1001)的外部在充電口(1002)的底部設有開關鍵(1003)，所述外殼體(1001)的底部卡合有底板(1004)，且所述底板(1004)的頂部一側安裝有第一安裝箱(2001)，所述底板(1004)的頂部在第一安裝箱(2001)的一側安裝有第二安裝箱(2003)，且所述第一安裝箱(2001)的內部安裝有電池(2002)，所述第二安裝箱(2003)的內部一側安裝有霧化器(2004)，所述外殼體(1001)的內部設有安裝腔室(1007)，且所述安裝腔室(1007)的內部設有吸煙機構，且所述吸煙機構包括密封圈(2009)，所述底板(1004)的頂部四角均安裝有插塊(3001)，且所述外殼體(1001)的底部四角均設有插槽，所述插塊(3001)與插槽相互卡合，且所述插塊(3001)的內部設有安裝機構，所述安裝機構包括固定塊(3007)，所述外殼體(1001)的內部一側設有觀察窗(1005)，且所述外殼體的外部在觀察窗(1005)的一側設有刻度線(1006)。

2.如權利要求1所述智能電子煙裝置，其特征在于：所述第二安裝箱(2003)的頂部設有出煙口(2005)，且所述第二安裝箱(2003)的頂部安裝有連接管(2007)，所述連接管(2007)與出煙口(2005)相互接通，所述外殼體(1001)的內部一側設有通孔(2008)，且所述連接管(2007)與通孔(2008)相互卡合。

3.如權利要求2所述智能電子煙裝置，其特征在于：所述通孔(2008)的內部安裝有密封圈(2009)，且所述連接管(2007)的一端貫穿密封圈(2009)，并延伸至內部，所述外殼體(1001)的頂部一側連接有吸嘴(2010)，且所述吸嘴(2010)的外部套設有密封蓋(2011)。

4.如權利要求3所述智能電子煙裝置，其特征在于：所述第二安裝箱(2003)的內部一側安裝有液位感應器(2006)，所述密封蓋(2011)的一側連接有彈性帶，且所述彈性帶的一端與吸嘴(2010)相互連接。

5.如權利要求1所述智能電子煙裝置，其特征在于：所述插塊(3001)的內部兩側均設有安裝槽(3002)，且所述安裝槽(3002)的內部連接有第一彈簧(3003)，所述第一彈簧(3003)的一端連接有卡塊(3004)，且所述插槽的內部兩側均設有卡槽，所述卡塊(3004)與卡槽相互卡合。

6.如權利要求1所述智能電子煙裝置，其特征在于：所述插塊(3001)的一側設有凹槽(3005)，且所述凹槽(3005)的內部一側連接有第二彈簧(3006)，所述第二彈簧(3006)的一端連接有固定塊(3007)，且所述外殼體(1001)的內部在插槽的一側設有固定槽(3008)，所述固定塊(3007)與固定槽(3008)相互卡合。

7.如權利要求6所述智能電子煙裝置，其特征在于：所述外殼體(1001)的外部兩側均設有移動槽(3009)，且所述移動槽(3009)的內部一側連接有推桿(3010)，所述推桿(3010)的一側連接有移動桿(3012)，且所述移動槽(3009)的內部中心處安裝有限位桿(3011)，所述移動桿(3012)的一端貫穿限位桿(3011)，并延伸至固定槽(3008)的內部。

技術總結
本技術提供一種智能電子煙裝置，涉及電子煙技術領域，包括外殼體，外殼體的一側設有充電口，外殼體的外部在充電口的底部設有開關鍵，外殼體的底部卡合有底板，且底板的頂部一側安裝有第一安裝箱，外殼體的內部設有安裝腔室，且安裝腔室的內部設有吸煙機構，且吸煙機構包括密封圈，底板的頂部四角均安裝有插塊，插塊與插槽相互卡合，且插塊的內部設有安裝機構，安裝機構包括固定塊，外殼體的內部一側設有觀察窗，且外殼體的外部在觀察窗的一側設有刻度線。該技術，結構簡單合理，設計新穎，操作簡單便捷，有效對電子煙的內部進行注油，便于使用者隨用隨加，提高使用的便利性，具有較高的實用價值。

技術研發人員：吳榮華
受保護的技術使用者：深圳市鑫仕達智能科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
