本發明屬于巖石力學試驗設備，具體涉及一種巖石力學特性測試裝置。

背景技術：

1、巖石力學特性測試，是通過巖體力學實驗手段，來了解巖石和巖體的力學性能、變形、破壞規律，以及各種構筑物對巖體所引起的物理、力學效應，為工程設計、施工提供所需要的參數的一種測試類型。

2、要進行巖石力學特性測試，就需要用到巖石力學性能測試裝置。現有的測試裝置可于同一臺試驗機上進行不同力學性能的測試，實現了一機多用的目的。比如中國發明專利(cn107121331a)公開了一種多功能巖石力學特性測試儀，該測試儀通過兩個水平動力源來分別控制左拉伸臂和右拉伸臂，同時將兩個拉伸臂設置為l形，從而實現對巖石試件進行剪切應力試驗或雙向壓縮特性試驗。但是該發明所提供的測試儀受到巖石試件的大小限制，存在著當巖石試件較大時，該結構只能進行剪切應力試驗，當巖石試件較小時，該結構只能進行雙向壓縮特性試驗的缺點。此外，該設備在懸掛吊臂上安裝豎直動力源，在底軸的底部連接千斤頂結構，這樣可以對巖石進行豎直方向的雙軸壓縮試驗。但是該設備需要將巖石試件放在試驗轉臺上進行，不能在巖石進行剪切應力試驗后直接進行豎直方向的雙軸壓縮試驗，試驗效率較低。

技術實現思路

1、針對現有技術中存在的問題，本發明提供了一種巖石力學特性測試裝置。

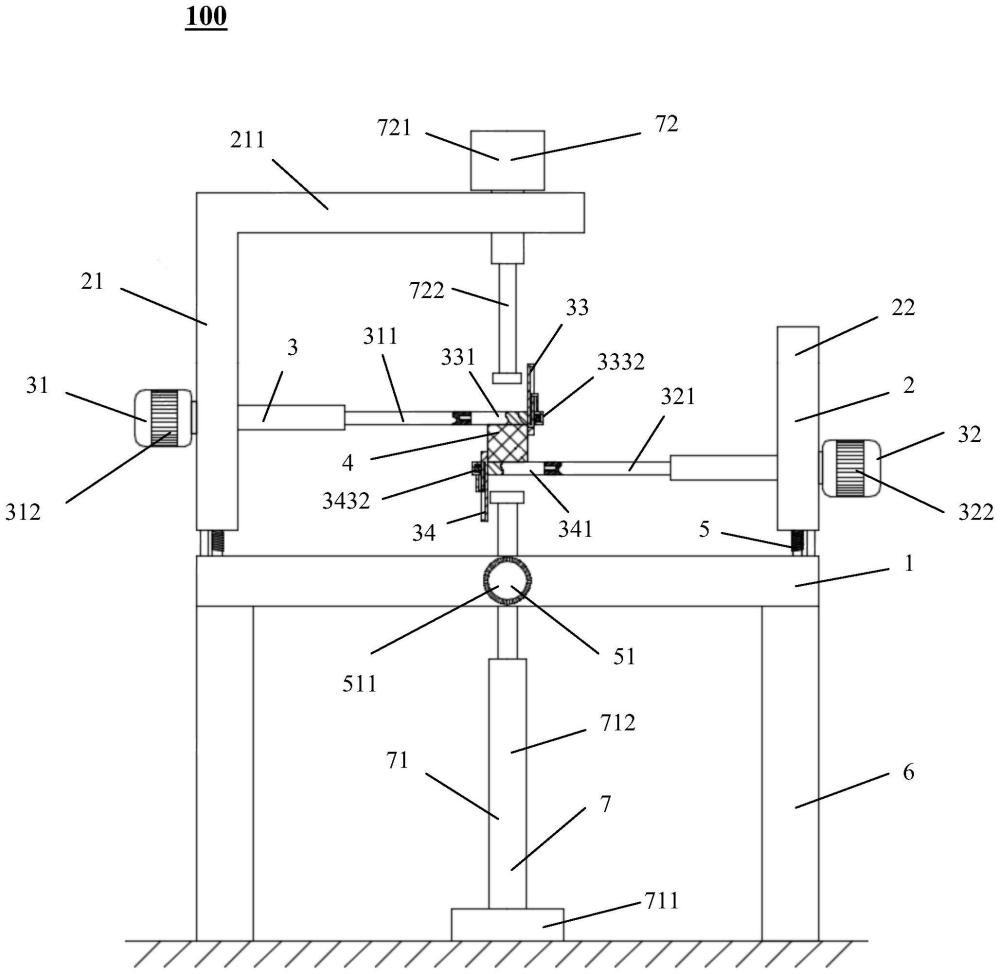

2、所述巖石力學特性測試裝置包括：

3、底板；

4、縱向支撐部，包括相對設置于所述底板上方的第一豎梁和第二豎梁；

5、水平測試部，包括分別設置于所述第一豎梁和所述第二豎梁上，且均構造為在水平方向上具有伸縮功能的第一水平測試組件和第二水平測試組件，所述第一水平測試組件設置為高于所述第二水平測試組件，在所述第一水平測試組件的末端設置有第一升降機構，在所述第二水平測試組件的末端設置有第二升降機構，

6、其中，所述第一升降機構和所述第二升降機構構造成能夠通過升降調節，從而改變所述第一升降機構和所述第二升降機構與巖石試樣之間的接觸形式，進而能夠利用所述水平測試部來對所述巖石試樣進行剪切應力測試和水平壓縮測試。

7、作為對上述技術方案的拓展，本發明還包括以下實施例：

8、所述第一升降機構包括第一平板、設置于所述第一平板的自由端處且垂直于所述第一平板延伸設置的第一升降板，以及用于驅動所述第一升降板升降的第一升降動力部，

9、所述第二升降機構包括第二平板、設置于所述第二平板的自由端處且垂直于所述第二平板延伸設置的第二升降板，以及用于驅動所述第二升降板升降的第二升降動力部，

10、其中，所述巖石試樣布置在所述第一平板、所述第二平板、所述第一升降板和所述第二升降板之間，

11、在所述第一升降板和所述第二升降板未與所述第二平板和所述第一平板接觸時，所述巖石力學特性測試裝置能夠?qū)λ鰩r石試樣進行剪切應力測試，而在所述第一升降板和所述第二升降板分別與所述第二平板和所述第一平板接觸時，所述巖石力學特性測試裝置能夠?qū)λ鰩r石試樣進行水平壓縮測試。

12、在所述第一平板的自由端處開設有上下貫通式的第一滑槽以及與所述第一滑槽相連通的第一轉動腔，所述第一升降板豎直貫穿設置于所述第一滑槽內，所述第一升降動力部構造成至少部分設置于所述第一轉動腔的內部并與所述第一升降板相接觸，以帶動所述第一升降板進行在縱向方向上的升降作業。

13、所述第一升降機構包括第一u形板，在所述第一升降板上設置有上端開口的第二滑槽和側面開口的第三滑槽，所述第三滑槽設置于所述第二滑槽的上方，并且所述第二滑槽與所述第三滑槽相連通，所述第一u形板的一端位于所述第二滑槽的內部，另一端與所述第一平板的頂面固定連接。

14、所述第一升降動力部包括位于所述第一轉動腔內部的第一直齒輪，以及通過第一輸出端與所述第一直齒輪相連接的第一電機，在所述第一升降板與所述第一直齒輪相接觸的側面上設置有與所述第一直齒輪相嚙合的第一齒面。

15、在所述第二平板的自由端處開設有上下貫通式的第四滑槽以及與所述第四滑槽相連通的第二轉動腔，所述第二升降板豎直貫穿設置于所述第四滑槽內，所述第二升降動力部構造成至少部分設置于所述第二轉動腔的內部并與所述第二升降板相接觸，以帶動所述第二升降板進行在縱向方向上的升降作業。

16、所述第二升降機構包括第二u形板，在所述第二升降板上設置有下端開口的第五滑槽和側面開口的第六滑槽，所述第六滑槽設置于所述第五滑槽的下方，并且所述第五滑槽與所述第六滑槽相連通，所述第二u形板的一端位于所述第五滑槽的內部，另一端與所述第二平板的底面固定連接。

17、所述第二升降動力部包括位于所述第二轉動腔內部的第二直齒輪，以及通過第二輸出端與所述第二直齒輪相連接的第二電機，在所述第二升降板與所述第二直齒輪相接觸的側面上設置有與所述第二直齒輪相嚙合的第二齒面。

18、包括高度調整機構，所述高度調整機構包括高度調整動力部、與所述高度調整動力部接觸設置的傳動部和以及與所述傳動部接觸設置的動力輸出部，所述第一豎梁和所述第二豎梁套設于所述動力輸出部上，并且所述高度調整機構構造成能夠通過所述高度調整動力部、所述傳動部和所述動力輸出部的連鎖作業，帶動所述第一豎梁和所述第二豎梁在同一時間段內在豎直方向上進行方向相反的運動。

19、在所述底板的內部開設有控制室，所述高度調整動力部包括設置于所述底板側壁處的第三電機，以及設置于所述控制室的內部并通過貫穿所述底板的側壁而伸入所述控制室的內部的第三電機的轉動軸而與第三電機連接在一起的第一錐齒輪。

20、所述傳動部包括設置于所述控制室內部的第一傳動組件，所述動力輸出部包括部分設置于所述控制室的內部，部分伸出所述底板的上表面的第一動力輸出組件，所述第一豎梁套設于所述第一動力輸出組件上。

21、所述第一傳動組件包括與所述第一錐齒輪垂直嚙合設置的第二錐齒輪，從所述第二錐齒輪處向左側延伸設置的第一傳動桿以及設置于所述第一傳動桿的左端的第三錐齒輪，所述第一動力輸出組件包括由所述控制室的底部向上延伸設置的第一動力輸出桿，以及套設于所述第一動力輸出桿上并且與所述第三錐齒輪垂直嚙合設置的第四錐齒輪，在所述第一動力輸出桿的上部側壁上設置有在自下而上的方向上順/逆時針?lè)较蛐D(zhuǎn)的第一外螺紋，所述第一豎梁通過設置于其內部的與所述第一外螺紋相對應的第一內螺紋與所述第一動力輸出桿相連接。

22、所述傳動部包括設置于所述控制室內部的第二傳動組件，所述動力輸出部包括部分設置于所述控制室的內部，部分伸出所述底板的上表面的第二動力輸出組件，所述第二豎梁套設于所述第二動力輸出組件上。

23、所述第二傳動組件包括與所述第一錐齒輪垂直嚙合設置的第五錐齒輪，從所述第五錐齒輪處向右側延伸設置的第二傳動桿以及設置于所述第二傳動桿的右端的第六錐齒輪，所述第二動力輸出組件包括由所述控制室的底部向上延伸設置的第二動力輸出桿，以及套設于所述第二動力輸出桿上并且與所述第六錐齒輪垂直嚙合設置的第七錐齒輪，在所述第二動力輸出桿的上部側壁上設置有在自下而上的方向上逆/順/時針?lè)较蛐D(zhuǎn)的第二外螺紋，所述第二豎梁通過設置于其內部的與所述第二外螺紋相對應的第二內螺紋與所述第二動力輸出桿相連接。

24、包括設置于所述底板的下方以將所述底板撐離地面的支撐部。

25、包括豎直測試部，所述豎直測試部包括一端設置于地面，另一端貫穿所述底板并向上延伸至所述水平測試部下方一定位置處的第一豎直測試組件，以及設置于從所述第一豎梁的頂部向右水平延伸設置的懸臂梁上，并向下延伸設置于所述水平測試部的上方一定位置處的第二豎直測試組件，所述第一豎直測試組件和所述第二豎直測試組件構造成能夠進行伸縮，從而對處于所述水平測試部之間的所述巖石試樣進行豎直方向上的壓縮測試。

26、本發明相比于現有技術的優點在于：

27、通過水平測試部的設計以及水平測試部與其他部件之間的配合作業，實現了對尺寸各異的巖石試樣既能夠進行剪切應力測試，又能夠進行水平壓縮測試的功能，從而一方面在很大程度上降低了對巖石樣品的尺寸要求，減小了工作人員的制樣負擔，提高了進行巖石力學特性測試的工作效率，另一方面，由于剪切應力測試與水平壓縮測試使用了同一塊巖石試樣，減小了由于試樣不同對測試結果造成的誤差，提高了測試結構的準確度。另外，巖石力學特性測試裝置還能夠在不對巖石試樣進行移動的情況下實現對巖石試樣進行豎直方向上的壓縮測試，以一種更便捷的方式實現了一機多用。總之，根據本發明的巖石力學特性測試裝置在本技術領域內具有良好的應用前景。
