本技術屬于座椅打標裝置，具體涉及一種多工位的座椅橫梁打標裝置。

背景技術：

1、汽車座椅打標，在座椅上打標，可以追溯產品的生產日期、生產批次和生產廠家，便于質量控制和問題追溯；而一部汽車上至少有2個以上的座椅，且打標位置不同；因此舊設備無法配套新車型，而且打標設備難以匹配新車的打標需求；

2、同時舊設備的打標裝置存在這樣的問題：新車型的座椅打標，需要在多工位之間移動，不在保持在單一工藝段位置，同時滿足車型上的全部座椅橫梁打標，存在定位無法通用的問題，而如何通過一個設備，滿足一個新車型的四個座椅的打標，缺乏合適的技術措施，同時滿足打標設備在多個工位上滿足打標需求，缺乏有效技術措施；

3、公布號cn216706323u，公開了一種汽車座椅橫梁打標裝置，標記頭通過螺釘安裝在安裝架上，安裝架的兩側設有快速夾頭，安裝架的兩側通過快速夾頭分別固定有左夾緊塊和右夾緊塊，標記頭通過左夾緊塊和右夾緊塊夾持固定在汽車橫梁上，安裝板的頂端設有銷柱，安裝板通過銷柱與安裝架插接固定，安裝板的底端安裝有仿形塊，安裝板通過仿形塊架設在汽車橫梁上；

4、總的來說，現有技術中，電磁鐵吸附力不足，導致打標過程中的定位不穩定，打標變形和深度不夠，影響標識的清晰度和一致性；現有打標設備缺乏靈活性，不能快速切換夾具以適應不同車型的座椅橫梁，導致設備利用率低、操作復雜；現有設備需要手動定位，操作復雜且定位精度差，導致打標位置不一致，影響生產效率和產品質量；設備固定不利于多工位操作，且操作環境中可能存在噪音、煙霧等問題，影響操作人員的健康和工作效率；面對上述技術缺陷，現有技術缺乏有效技術措施。

技術實現思路

1、有鑒于此，面對現有技術的不足，本技術的目的在于提供一種多工位的座椅橫梁打標裝置，具有精度與可靠性高、多車型共用、操作流程簡單、設備移動性和操作環境改善的特點。

2、本技術旨在解決以下技術問題：提高打標精度和可靠性：現有電磁鐵吸附力不足，快速釋放和吸附無法滿足使用要求，導致打標過程中定位不穩定，打標變形和深度不夠；實現多車型共用：缺乏快速切換不同車型夾具的技術措施，限制設備利用率和操作靈活性；簡化操作流程：手動定位導致定位精度差，操作復雜，影響生產效率和產品質量；提高設備移動性和操作環境舒適性：設備固定不利于多工位操作，且操作環境存在噪音和煙霧等問題，影響工作效率和操作人員健康。

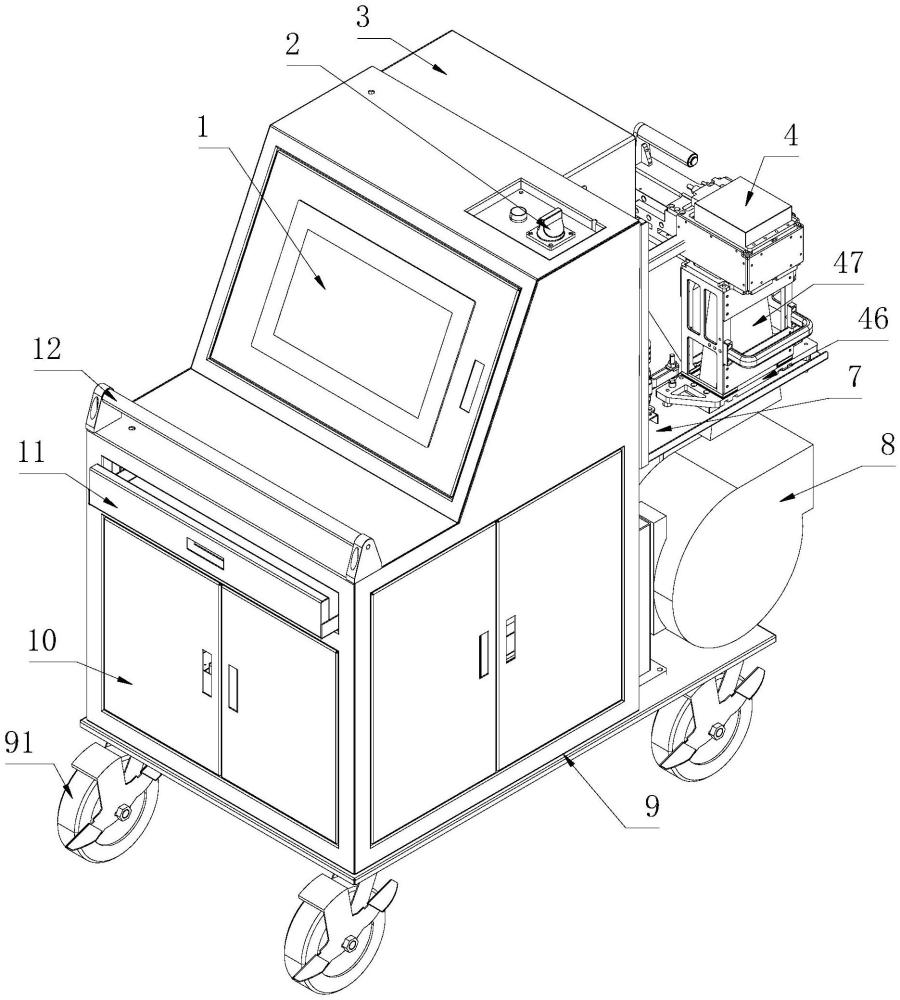

3、為實現上述目的及其它相關目的，本技術提供一種多工位的座椅橫梁打標裝置，包括有移動承載裝置和機架、機柜、顯示設備，移動承載裝置的底部設置有輪子組件，機柜上設置有輸入設備托盤、顯示設備；機柜內設置有配套控制設備；機柜的一側設置有環境控制設備、激光打標機，激光打標機通過機架連接機柜；

4、機架上設置有激光放置板，激光放置板包括夾緊件、支撐板，夾緊件用于夾緊激光打標機，使激光打標機固定在支撐板上，支撐板上設置有槽口，配合激光打標機插入后支撐在支撐板上；

5、激光打標機包括有打標主機，打標主機的上部設置有保護罩，打標主機的下部為工作部，打標主機的下部置入在吸煙罩內，且被吸煙罩包圍；吸煙罩的外圍設置有殼體機架，殼體機架上部連接保護罩，殼體機架的下端設置有電磁鐵夾具；電磁鐵夾具包括有電磁裝置、定位銷、定位板，定位板的上端面連接殼體機架，定位板的下端面為定位工作面；電磁裝置為兩個，且電磁裝置設置在定位板的定位工作面上，用于對應配合吸附工件定位夾具；定位銷設置在電磁裝置的外側，用于對應插入工件定位夾具的定位孔內；

6、本技術提供的一種技術方案，還具有以下技術特征：

7、優選的，于本技術的一實施例中，吸煙罩的下端穿過定位板。

8、優選的，于本技術的一實施例中，定位板的中部設置一四邊形槽，用于吸煙罩的穿過。

9、優選的，于本技術的一實施例中，定位板的兩側均設置有三角槽，用于減重。

10、優選的，于本技術的一實施例中，殼體機架為框架結構，面上設置有減重槽。

11、優選的，于本技術的一實施例中，工件定位夾具上設置有和電磁裝置吸附或者排斥的工作部。

12、優選的，于本技術的一實施例中，工件定位夾具包括工件固定裝置a、工件固定裝置b、工件固定裝置c。

13、優選的，于本技術的一實施例中，殼體機架上設置有手持部a、手持部b、手持部c，且手持部a、手持部b、手持部c設置在殼體機架的三個側面，手持部a位于殼體機架上部，且手持部a的下方設置一懸臂。

14、優選的，于本技術的一實施例中，懸臂連接保護罩或殼體機架。

15、優選的，于本技術的一實施例中，懸臂的末端設置一螺紋柱。

16、優選的，于本技術的一實施例中，激光打標機的下方設置線纜管理裝置，線纜管理裝置設置在移動承載裝置上。

17、優選的，于本技術的一實施例中，線纜管理裝置的相鄰側設置空氣凈化裝置。

18、優選的，于本技術的一實施例中，遠離激光打標機的一側設置移動裝置支撐部。

19、優選的，于本技術的一實施例中，機柜的上端面設置有顯示設備，機柜的側面設置有柜門。

20、優選的，于本技術的一實施例中，遠離顯示設備的一側設置環境控制設備，顯示設備的上端面設置有鎖定裝置。

21、優選的，于本技術的一實施例中，手持部a、手持部b上設置有按鈕，按鈕對應控制打標機工作狀態。

22、優選的，于本技術的一實施例中，手持部a、手持部b、手持部c上設置有防滑套。

23、優選的，于本技術的一實施例中，定位板的定位工作面上設置有傳感器，用于監測安裝電磁裝置的安裝狀態。

24、優選的，于本技術的一實施例中，顯示設備包括led顯示器、液晶顯示器，且顯示設備上設置有一層透明保護罩。

25、優選的，于本技術的一實施例中，鎖定裝置為機械鎖、電磁鎖、電子鎖的中任意一種開關鎖。

26、優選的，于本技術的一實施例中，環境控制設備為溫度調節設備，環境控制設備上設置有過濾裝置。

27、優選的，于本技術的一實施例中，線纜管理裝置包括電源線收納器。

28、優選的，于本技術的一實施例中，移動承載裝置為手推車。

29、優選的，于本技術的一實施例中，輸入設備托盤為鼠標鍵盤抽屜。

30、優選的，于本技術的一實施例中，移動裝置支撐部為推車護手。

31、優選的，于本技術的一實施例中，空氣凈化裝置包括煙霧處理器。

32、優選的，于本技術的一實施例中，電磁裝置為電磁鐵。

33、優選的，于本技術的一實施例中，輪子組件為靜音輪。

34、本技術的有益效果在于：

35、1、本實用新型具有高效的定位裝夾效率，采用電磁快速吸附和釋放的裝夾結構，確保夾具在打標過程中保持穩定，同時結合夾具的定位銷軸、定位孔等，通過快速移動至工位，跨工藝段進行快速打標作業；

36、2、本實用新型通過開發模塊化夾具，每個夾具模塊可快速拆裝，更換不同車型的夾具僅需簡單操作，且無需重新校準；通過配置對應車型的夾具，實現快速切換和精準打標；

37、3、設計可移動式打標設備，實現設備在不同工位間的快速移動和精準定位；集成工業空調和高效煙霧處理器，優化操作環境，減少噪音和煙霧對操作人員的影響。
