本技術屬于電能表/物聯表檢測，具體提供了一種外觀檢測專機。

背景技術：

1、通常電能表的外觀檢測包括檢測銘牌標示清晰度、計度器/液晶顯示屏/指示燈運行狀態是否正常、表殼/接線端子/強制檢定封印是否完好檢測。對于液晶顯示屏運行狀態的檢測中，現有的檢測方法為通過檢測設備的內部控制程序控制液晶顯示屏每隔一段時間進行翻頁，等待時間較長，影響電能表的檢測效率，進而影響檢表線整體的檢測效率。同時，現有的電能表外觀檢測專機通常是單表單用，無法在同一產線兼容不同單相電能表的檢測；或者在一條主線上進行多條支線設計才能實現兼容不同電能表，占用生產空間較多，生產制造成本、現場裝配所需人工成本及調試成本較高，裝配調試周期較長。因此，現急需一種外觀檢測專機以解決上述問題。

技術實現思路

1、本實用新型的一個目的在于，解決現有電能表/物聯表液晶顯示屏檢測通過內部程序控制需要大量的等待時間而降低整體廠線檢測效率的問題。

2、本實用新型的另一個目的在于，解決現有的電能表外觀檢測專機占用生產空間較多，生產制造成本、人工成本及調試成本較高，裝配調試周期較長的問題。

3、為實現上述目的，本實用新型提供了一種外觀檢測專機，所述外觀檢測專機應用于檢表線上，所述檢表線包括托盤，所述托盤用于放置目標電表，所述目標電表包括國網單相電能表、國網智能物聯表、南網單相電能表和南網智能物聯表；所述高效外觀檢測專機包括：

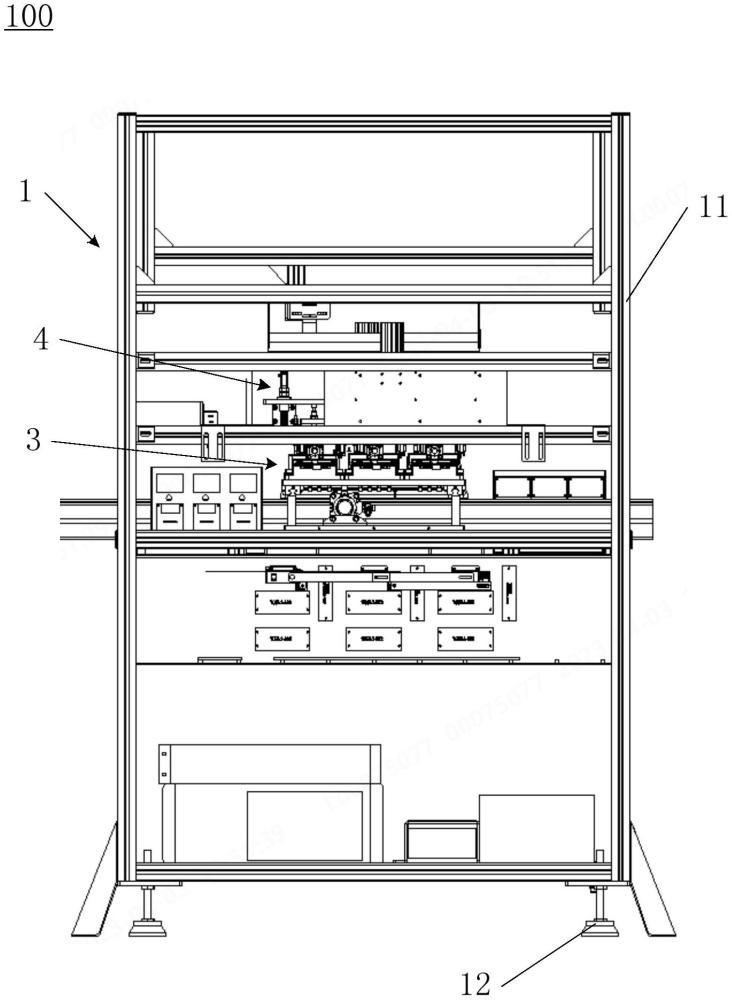

4、設備框架，所述檢表線能夠穿過所述設備框架；

5、接駁掛表座模塊，其設置在所述設備框架上，用于向所述目標電表進行供電并對其性能進行測試；

6、按壓翻頁模塊，其設置在所述設備框架上，用于向所述目標電表的翻頁按鈕施加一個力，以使得所述目標電表的液晶顯示屏能夠完成翻頁動作。

7、進一步地，所述按壓翻頁模塊包括按壓組件和驅動組件，所述按壓組件包括按壓部，所述驅動組件用于驅動所述按壓組件在豎直方向做往復運動，以使得所述按壓部能夠與所述翻頁按鈕接觸并施加一個力或遠離所述翻頁按鈕。

8、進一步地，所述按壓翻頁模塊還包括安裝座，所述安裝座與所述設備框架固定連接，所述驅動組件與所述安裝座固定連接，所述按壓組件與所述安裝座滑動連接。

9、進一步地，所述安裝座或所述按壓組件中的任一項設置有滑軌，另一項設置有滑塊；所述滑塊與所述滑軌配合滑動，以使得所述按壓組件與所述安裝座在所述驅動組件的驅動下能夠相對滑動。

10、進一步地，所述驅動組件包括升降氣缸，所述升降氣缸包括推桿；所述按壓組件包括連接部，所述連接部的一端與所述推桿連接，另一端與所述按壓部固定連接；并且，所述連接部整體上與所述滑塊固定連接，所述滑軌設置在所述安裝座上。

11、進一步地，所述按壓組件包括固定板和緩沖器，所述固定板與所述固定座固定連接，且所述固定板上設置有第一通孔；所述緩沖器的一端能夠穿過所述通孔并與所述固定板固定連接，另一端能夠與所述連接部遠離所述驅動組件的一端抵接。

12、進一步地，所述按壓部包括第一導向軸和壓力檢測裝置，所述導向軸的一端與所述連接部固定連接，另一端用于按壓所述翻頁按鈕，且所述導向軸上設置有安裝槽；所述壓力檢測裝置設置在所述導向槽內，用于對按壓部的按壓壓力進行監測。

13、進一步地，所述連接部包括第一限位板、第二限位板、第二導向軸和緩沖彈簧，所述第一限位板與所述推桿連接，所述第二限位板與所述按壓部連接，所述導向軸設置在所述第一限位板和所述第二限位板之間，所述緩沖彈簧纏繞在所述導向軸上，用于對所述驅動部施加的驅動力進行緩沖。

14、進一步地，所述按壓組件包括四個所述按壓部，四個所述按壓部分別與所述國網單相電能表、所述國網智能物聯表、所述南網單相電能表和所述南網智能物聯表上的所述翻頁按鈕位置匹配。

15、進一步地，所述按壓組件設置有多個連接部；并且/或者，所述第一限位板上設置有多個第二通孔，所述第二限位板、所述第二導向軸和所述緩沖彈簧均設置為多個，每一個所述第二限位板設置有與所述第二通孔對準的第三通孔，每一個所述第二導向軸穿過一個與其對應的所述第二通孔和所述第三通孔，每一個所述緩沖彈簧套設在一個所述第二導向軸上。

16、進一步地，所述外觀檢測專機還包括等離子吹風組件，所述等離子吹風組件安裝在所述設備框架上；所述等離子吹風組件包括風嘴，所述風嘴對準所述托盤。

17、進一步地，所述接駁掛表座模塊包括掛表座和掛表座驅動組件，所述掛表座用于與所述目標電表進行接駁動作，所述掛表座包括探針組件；所述驅動組件包括第一接駁氣缸和第二接駁氣缸，所述第一接駁氣缸用于驅動所述探針組件與所述國網單相電能表/所述南網單相電能表進行插接或遠離所述國網單相電能表/所述南網單相電能表；所述第二接駁氣缸用于驅動所述探針組件中的上層探針與所述國網智能物聯表/所述南方智能物聯表插接或遠離國網智能物聯表/南方智能物聯表。

18、基于前文的描述，本領域技術人員能夠理解的是，在本實用新型前述的技術方案中，通過在檢表線上增設外觀檢測專機，使得其上的接駁掛表座模塊向目標電表進行供電和性能測試，同時增設按壓翻頁模塊用于對目標電表的翻頁按鈕進行按壓翻頁。本實用新型將目標電表的液晶顯示屏檢測和性能測試同時進行，克服了現有電能表/物聯表液晶顯示屏檢測通過內部程序控制需要大量的等待時間的問題，有效提高目標電表的外觀檢測效率；同時，其能夠兼容國網單相電能表、國網智能物聯表、南網單相電能表和南網智能物聯表并對其進行質量檢測，適用性較強，有效提高整體生產測試流程的效率。另外，本實用新型的外觀檢測專機可以直接應用到現有的電能表/物聯表檢表線上，有效降低生產制造成本。

技術特征：

1.一種外觀檢測專機，其特征在于，所述外觀檢測專機應用于檢表線上，所述檢表線包括托盤，所述托盤用于放置目標電表，所述目標電表包括國網單相電能表、國網智能物聯表、南網單相電能表和南網智能物聯表；所述外觀檢測專機包括：

2.根據權利要求1所述的外觀檢測專機，其特征在于，

3.根據權利要求2所述的外觀檢測專機，其特征在于，

4.根據權利要求3所述的外觀檢測專機，其特征在于，

5.根據權利要求4所述的外觀檢測專機，其特征在于，

6.根據權利要求5所述的外觀檢測專機，其特征在于，

7.根據權利要求5所述的外觀檢測專機，其特征在于，

8.根據權利要求5所述的外觀檢測專機，其特征在于，

9.根據權利要求7所述的外觀檢測專機，其特征在于，

10.根據權利要求8所述的外觀檢測專機，其特征在于，

11.根據權利要求1所述的外觀檢測專機，其特征在于，

12.根據權利要求1所述的外觀檢測專機，其特征在于，

技術總結
本技術屬于電能表/物聯表檢測技術領域，具體提供了一種外觀檢測專機，其應用于檢表線上，檢表線包括托盤，托盤用于放置目標電表，目標電表包括國網單相電能表、國網智能物聯表、南網單相電能表和南網智能物聯表；其包括：設備框架，檢表線能夠穿過設備框架；接駁掛表座模塊，其設置在設備框架上，用于向目標電表進行供電并對其性能進行測試；按壓翻頁模塊，其設置在設備框架上，用于向目標電表的翻頁按鈕施加一個力，以使得目標電表的液晶顯示屏能夠完成翻頁動作。本技術旨在解決現有的電能表外觀檢測專機檢測效率低、制造/人工/調試成本較高、裝配調試周期較長的問題。

技術研發人員：趙燕,鄧高峰,裴茂林,熊茹,趙震宇,劉仕萍,熊紫騰,朱亮
受保護的技術使用者：國網江西省電力有限公司供電服務管理中心
技術研發日：20231214
技術公布日：2025/4/28
