本技術涉及海洋平臺安裝領域，尤其涉及一種海洋平臺無線監測傳感器的封裝結構。

背景技術：

1、海洋平臺的結構健康監測對于保障其安全運行至關重要。近年來，結構健康監測技術在不同類型的結構中得到了廣泛應用。非破壞性檢測和傳感器技術在識別和量化結構損傷方面具有重要作用，將這些技術應用于海洋平臺，通過實時監測和數據分析，可以有效提高平臺的安全性和使用壽命。

2、傳感器技術在結構健康監測中起著關鍵作用。研究表明，分布式光纖傳感器、振動傳感器和應力傳感器等在各種結構健康監測中得到了成功應用。

3、但是，對于海洋平臺，傳感器處于高鹽度、高濕度和高風浪的工作環境，如何保證傳感器能夠準確穩定的監測數據，并實現數據傳輸是需要解決的問題。

技術實現思路

1、本實用新型提供一種海洋平臺無線監測傳感器的封裝結構，以克服上述問題。

2、一種海洋平臺無線監測傳感器的封裝結構，包括：傳感器密封艙、走線護管、節點密封艙和操作桿；

3、所述傳感器密封艙和節點密封艙均固設于海洋平臺上，所述走線護管設于所述傳感器密封艙和所述節點密封艙之間；

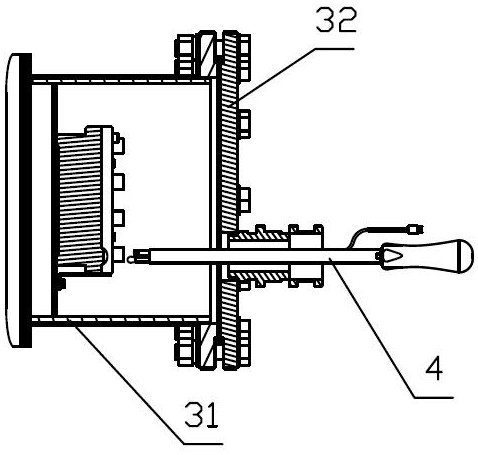

4、所述節點密封艙包括艙體和設于所述艙體開口處的法蘭蓋；所述艙體內設有無線節點，所述法蘭蓋設有封堵塞，所述封堵塞打開后，所述操作桿能夠伸入所述艙體內，操作所述無線節點的開關。

5、進一步地，還包括連接管，所述法蘭蓋上設有螺紋孔，所述連接管的一端螺紋連接于所述螺紋孔中，另一端內設有所述封堵塞。

6、進一步地，所述連接管內設有階梯孔，所述封堵塞為階梯圓臺結構，所述階梯圓臺結構與所述階梯孔配合密封。

7、進一步地，所述操作桿包括桿體，所述桿體端部設有彈性端頭和攝像頭，所述攝像頭與所述彈性端頭朝向一致，且所述攝像頭短于所述彈性端頭。

8、進一步地，所述艙體內壁固設有節點托板和固定筋，所述無線節點置于所述節點托板上，所述固定筋設于所述無線節點外側。

9、進一步地，所述連接管與法蘭蓋之間設有密封圈。

10、本實用新型公開的一種海洋平臺無線監測傳感器的封裝結構，在海洋平臺上設置傳感器密封艙和節點密封艙，將傳感器監測到的數據匯集于無線節點，并通過無線節點將數據傳輸。海洋平臺下水時，無線節點和傳感器在密封艙內，避免碰到海水，海洋平臺下水后，將封堵塞打開，通過操作桿開啟無線節點，無需打開法蘭蓋，操作簡便，省時省力，既提高了工作效率，又減少了操作人員的操作時間，提高了操作的安全性。

技術特征：

1.一種海洋平臺無線監測傳感器的封裝結構，其特征在于，包括：傳感器密封艙（1）、走線護管（2）、節點密封艙（3）和操作桿（4）；

2.根據權利要求1所述的一種海洋平臺無線監測傳感器的封裝結構，其特征在于，還包括連接管（33），所述法蘭蓋（32）上設有螺紋孔（321），所述連接管（33）的一端螺紋連接于所述螺紋孔（321）中，所述連接管（33）的另一端內設有所述封堵塞（34）。

3.根據權利要求2所述的一種海洋平臺無線監測傳感器的封裝結構，其特征在于，所述連接管（33）內設有階梯孔，所述封堵塞（34）為階梯圓臺結構，所述階梯圓臺結構與所述階梯孔配合密封。

4.根據權利要求1所述的一種海洋平臺無線監測傳感器的封裝結構，其特征在于，所述操作桿（4）包括桿體（41），所述桿體（41）端部設有彈性端頭（42）和攝像頭（43），所述攝像頭（43）與所述彈性端頭（42）朝向一致，且所述攝像頭（43）短于所述彈性端頭（42）。

5.根據權利要求1所述的一種海洋平臺無線監測傳感器的封裝結構，其特征在于，所述艙體（31）內壁固設有節點托板（36）和固定筋（37），所述無線節點（35）置于所述節點托板（36）上，所述固定筋（37）設于所述無線節點（35）外側。

6.根據權利要求2所述的一種海洋平臺無線監測傳感器的封裝結構，其特征在于，所述連接管（33）與法蘭蓋（32）之間設有密封圈（38）。

技術總結
本技術公開了一種海洋平臺無線監測傳感器的封裝結構，包括：傳感器密封艙、走線護管、節點密封艙和操作桿；節點密封艙包括艙體和設于艙體的法蘭蓋；艙體內設有無線節點，法蘭蓋設有封堵塞，封堵塞打開后，操作桿能夠伸入艙體內，操作無線節點的開關。本技術在海洋平臺上設置傳感器密封艙和節點密封艙，將傳感器監測到的數據匯集于無線節點，并通過無線節點將數據傳輸。海洋平臺下水時，無線節點和傳感器在密封艙內，避免碰到海水，海洋平臺下水后，將封堵塞打開，通過操作桿開啟無線節點，無需打開法蘭蓋，操作簡便，省時省力，既提高了工作效率，又減少了操作人員的操作時間，提高了操作的安全性。

技術研發人員：朱東旭,鄭世宇,張仁龍,常義冬,李紅丹,劉磊
受保護的技術使用者：大連科邁爾海洋科技有限公司
技術研發日：20250324
技術公布日：2025/4/28
