本申請屬于銅箔性能檢測，具體涉及一種銅箔柔韌性檢測系統及檢測方法。

背景技術：

1、銅箔由銅加一定比例的其它金屬打制而成，銅箔一般有90箔和88箔兩種，即為含銅量為90％和88％，尺寸為16*16cm銅箔，是用途最廣泛的裝飾材料，銅箔具有低表面氧氣特性，可以附著與各種不同基材，如金屬，絕緣材料等，擁有較寬的溫度使用范圍。主要應用于電磁屏蔽及抗靜電，將導電銅箔置于襯底面，結合金屬基材，具有優良的導通性，并提供電磁屏蔽的效果。

2、在銅箔生產過程中需要進行多項性能檢測，其中柔韌性檢測就是一道很重要的檢測工序，柔韌性檢測就是對銅箔進行彎曲，然后查看銅箔的恢復快慢，恢復快的柔韌性比恢復慢的柔韌性好，而現有的柔韌性檢測裝置在使用過程中一次只能夠進行一個銅箔的檢測，不能夠進行多個銅箔一次性測試，測試效率較慢，且對于不同位置處測試時操作較為繁瑣，需要先解除固定調節銅箔的位置然后在進行檢測，效率較低。

技術實現思路

1、本申請的目的在于提供一種銅箔柔韌性檢測系統，以解決上述背景技術中提出的現有的柔韌性檢測裝置在使用過程中一次只能夠進行一個銅箔的檢測，不能夠進行多個銅箔一次性測試，測試效率較慢，且對于不同位置處測試時操作較為繁瑣，需要先解除固定調節銅箔的位置然后在進行檢測，效率較低的問題。

2、本申請的另一目的在于提供一種銅箔柔韌性檢測方法。

3、為實現上述目的，本申請提供如下技術方案：

4、一種銅箔柔韌性檢測系統，包括底座板，所述底座板的上表面左右兩側均滑動設置有支架，所述支架上固定安裝有銅箔穿入板，所述銅箔穿入板上開設有若干個銅箔穿入孔，所述銅箔穿入板上正對銅箔穿入孔的位置處螺紋安裝有壓緊螺栓，所述底座板的上表面四個角落位置處均固定安裝有立柱，四個所述立柱的頂端固定安裝有同一個安裝框，所述安裝框的內部轉動安裝有螺紋桿，所述安裝框的側面固定安裝有電機，所述電機的輸出軸與螺紋桿固定連接，所述螺紋桿的外表面螺紋安裝有螺紋板，所述螺紋板的下表面固定安裝有氣缸，所述氣缸的活塞桿端部固定安裝有測試頭，所述測試頭的一端固定安裝有抵觸板，所述測試頭的下表面與抵觸板的下表面相持平，所述螺紋板的一端固定安裝有連接板，所述連接板的端部固定安裝有安裝板，所述安裝板的側面固定安裝有刻度尺，所述安裝板上滑動設置有指示框，所述指示框位于抵觸板的正下方且與抵觸板配合使用。

5、采用上述方案，通過設置兩個銅箔穿入板，銅箔穿入板上具有多個銅箔穿入孔并配合壓緊螺栓使用，可以對多個銅箔進行固定，進而配合氣缸驅使測試頭上下運動，實現多個銅箔的同步柔韌性測試，可以梯形檢測作業效率，且可以進行多個銅箔柔韌性的對比測試，且利用抵觸板配合指示框和刻度尺使用，可以對測試頭的向下運動距離進行控制，可以對不同壓力下的柔韌性進行檢測，提升測試多樣性，通過設置電機配合螺紋桿和螺紋板使用，利用電機驅使螺紋桿轉動，進而驅使螺紋板左右運動，進而驅使測試頭進行左右運動，進而可以在銅箔固定的前提下進行不同位置處的柔韌性測試，提升使用普適性。

6、上述方案中，需要說明的是，所述電機和氣缸均與外接電源電性連接。

7、作為一種優選的實施方式，所述支架的下表面固定安裝有若干個滑動塊，所述底座板的上表面開設有若干個滑動槽，所述滑動塊滑動安裝在滑動槽的內壁，且滑動槽的內壁固定安裝有導桿一，所述滑動塊滑動安裝在導桿一的外表面。

8、采用上述方案，利用滑動塊在滑動槽內滑動，可以實現支架的穩定滑動，利用導桿一的設置可以起到一個限位效果，防止支架滑動時滑動塊脫離滑動槽。

9、作為一種優選的實施方式，所述安裝框的內壁固定安裝有若干個導條，所述螺紋板的端部開設有導槽，所述導槽和導條配合使用。

10、采用上述方案，在螺紋桿轉動驅使螺紋板運動時，螺紋板會通過導槽在導條表面進行滑動，滑動穩定性好，避免螺紋板出現傾斜晃動的現象。

11、作為一種優選的實施方式，所述螺紋板上滑動安裝有若干個支撐桿，所述支撐桿的底端與測試頭的上表面固定連接。

12、采用上述方案，在氣缸驅使測試頭上下運動時，測試頭會帶動支撐桿同步上下運動，利用支撐桿起到一個支撐導正的效果，可以防止測試頭出現晃動傾斜的現象。

13、作為一種優選的實施方式，所述安裝板的側面固定安裝有若干個限位套，后側位置處的兩個立柱之間固定安裝有若干個限位桿，所述限位套滑動安裝在對應位置處限位桿的外表面。

14、采用上述方案，利用限位套在限位桿表面滑動，可以對安裝板的運動過程進行支撐，提升運動平穩度。

15、作為一種優選的實施方式，所述安裝板上開設有滑道且滑道的內壁固定安裝有導桿二，所述指示框滑動安裝在滑道的內壁且滑動安裝在導桿二的外表面，所述指示框與滑道內壁之間固定安裝有彈簧。

16、采用上述方案，利用導桿二配合彈簧使用，導桿二對指示框的上下運動進行限位支撐，提升運動平穩度，當指示框受到抵觸板的觸碰而向下運動時彈簧會形變，因此在抵觸板向上運動時指示框會在彈簧的彈力作用下向上做復位運動。

17、一種銅箔柔韌性檢測方法，采用前述的銅箔柔韌性檢測系統對待測試銅箔進行柔韌性檢測；

18、其包括如下步驟：

19、s100，將待測試柔韌性的銅箔兩端穿入兩個銅箔穿入板上的銅箔穿入孔，擰入壓緊螺栓實現銅箔兩端固定；

20、s200，啟動電機驅使測試頭向下運動，測試頭向下運動時會驅使銅箔彎曲，測試頭運動時會帶動抵觸板運動，抵觸板運動至觸碰到指示框時會驅使指示框向下運動，指示框配合刻度尺實現銅箔彎曲程度的控制；

21、s300，然后氣缸驅使測試頭向上運動復位，先恢復原狀的銅箔柔韌性比后恢復原狀的銅箔柔韌性好，同時可以對不同位置進行測試，調節滑絲電機啟動，電機驅使螺紋桿轉動，螺紋桿驅使螺紋板運動，螺紋板帶動測試頭水平運動，切換測試位置。

22、與現有技術相比，本申請的有益效果是：

23、該銅箔柔韌性檢測系統通過設置兩個銅箔穿入板，銅箔穿入板上具有多個銅箔穿入孔并配合壓緊螺栓使用，可以對多個銅箔進行固定，進而配合氣缸驅使測試頭上下運動，實現多個銅箔的同步柔韌性測試，可以梯形檢測作業效率，且可以進行多個銅箔柔韌性的對比測試，且利用抵觸板配合指示框和刻度尺使用，可以對測試頭的向下運動距離進行控制，可以對不同壓力下的柔韌性進行檢測，提升測試多樣性；

24、該銅箔柔韌性檢測系統通過設置電機配合螺紋桿和螺紋板使用，利用電機驅使螺紋桿轉動，進而驅使螺紋板左右運動，進而驅使測試頭進行左右運動，進而可以在銅箔固定的前提下進行不同位置處的柔韌性測試，提升使用普適性。

技術特征：

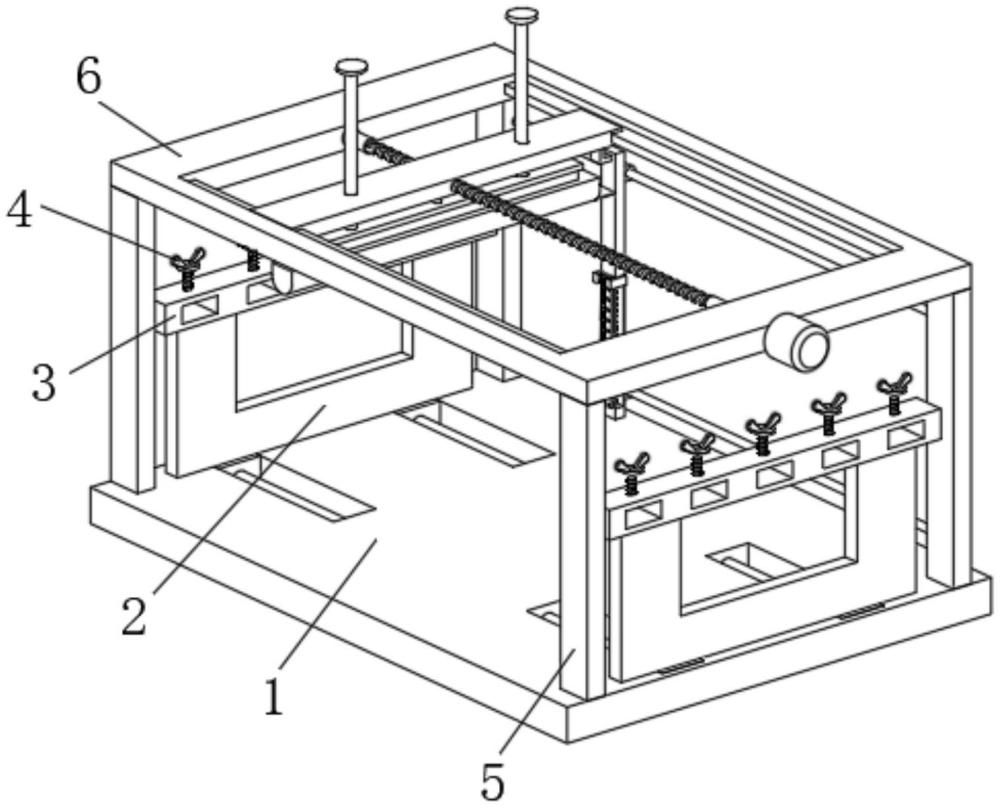

1.一種銅箔柔韌性檢測系統，其特征在于：包括底座板(1)，所述底座板(1)的上表面左右兩側均滑動設置有支架(2)，所述支架(2)上固定安裝有銅箔穿入板(3)，所述銅箔穿入板(3)上開設有若干個銅箔穿入孔，所述銅箔穿入板(3)上正對銅箔穿入孔的位置處螺紋安裝有壓緊螺栓(4)，所述底座板(1)的上表面四個角落位置處均固定安裝有立柱(5)，四個所述立柱(5)的頂端固定安裝有同一個安裝框(6)，所述安裝框(6)的內部轉動安裝有螺紋桿(8)，所述安裝框(6)的側面固定安裝有電機(7)，所述電機(7)的輸出軸與螺紋桿(8)固定連接，所述螺紋桿(8)的外表面螺紋安裝有螺紋板(9)，所述螺紋板(9)的下表面固定安裝有氣缸(10)，所述氣缸(10)的活塞桿端部固定安裝有測試頭(11)，所述測試頭(11)的一端固定安裝有抵觸板(12)，所述測試頭(11)的下表面與抵觸板(12)的下表面相持平，所述螺紋板(9)的一端固定安裝有連接板(13)，所述連接板(13)的端部固定安裝有安裝板(14)，所述安裝板(14)的側面固定安裝有刻度尺(15)，所述安裝板(14)上滑動設置有指示框(16)，所述指示框(16)位于抵觸板(12)的正下方且與抵觸板(12)配合使用。

2.根據權利要求1所述的銅箔柔韌性檢測系統，其特征在于：所述支架(2)的下表面固定安裝有若干個滑動塊(17)，所述底座板(1)的上表面開設有若干個滑動槽，所述滑動塊(17)滑動安裝在滑動槽的內壁，且滑動槽的內壁固定安裝有導桿一(18)，所述滑動塊(17)滑動安裝在導桿一(18)的外表面。

3.根據權利要求1所述的銅箔柔韌性檢測系統，其特征在于：所述安裝框(6)的內壁固定安裝有若干個導條(19)，所述螺紋板(9)的端部開設有導槽，所述導槽和導條(19)配合使用。

4.根據權利要求1所述的銅箔柔韌性檢測系統，其特征在于：所述螺紋板(9)上滑動安裝有若干個支撐桿(20)，所述支撐桿(20)的底端與測試頭(11)的上表面固定連接。

5.根據權利要求1所述的銅箔柔韌性檢測系統，其特征在于：所述安裝板(14)的側面固定安裝有若干個限位套(22)，后側位置處的兩個立柱(5)之間固定安裝有若干個限位桿(21)，所述限位套(22)滑動安裝在對應位置處限位桿(21)的外表面。

6.根據權利要求1所述的銅箔柔韌性檢測系統，其特征在于：所述安裝板(14)上開設有滑道且滑道的內壁固定安裝有導桿二(23)，所述指示框(16)滑動安裝在滑道的內壁且滑動安裝在導桿二(23)的外表面，所述指示框(16)與滑道內壁之間固定安裝有彈簧(24)。

7.一種銅箔柔韌性檢測方法，其特征在于,采用如權利要求1至6任意一項所述的銅箔柔韌性檢測系統對待測試銅箔進行柔韌性檢測；

技術總結
本申請公開了一種銅箔柔韌性檢測系統及檢測方法，屬于銅箔性能檢測技術領域，包括底座板，所述底座板的上表面左右兩側均滑動設置有支架，所述支架上固定安裝有銅箔穿入板，所述銅箔穿入板上開設有若干個銅箔穿入孔，銅箔穿入板上正對銅箔穿入孔的位置處螺紋安裝有壓緊螺栓；通過設置兩個銅箔穿入板，銅箔穿入板上具有多個銅箔穿入孔并配合壓緊螺栓使用，可以對多個銅箔進行固定，進而配合氣缸驅使測試頭上下運動，實現多個銅箔的同步柔韌性測試，可以梯形檢測作業效率，且可以進行多個銅箔柔韌性的對比測試，且利用抵觸板配合指示框和刻度尺使用，可以對測試頭的向下運動距離進行控制，可以對不同壓力下的柔韌性進行檢測，提升測試多樣性。

技術研發人員：郭麗平,宋文科,楊劍文,劉少華,葉銘,郭莉莉
受保護的技術使用者：廣東嘉元科技股份有限公司
技術研發日：
技術公布日：2025/4/28
