本技術涉及汽車出風口空氣泄露測試設備。

背景技術：

1、隨著汽車行業的蓬勃發展，以及近年來造車新勢力的崛起，國內外汽車市場對于汽車出風口提出了新的要求和測試項目，主流oem都會為了應對日益增長的需求，建立自己的出風口試驗企業標準(比如吉利的q/jly?j7110245，規定了特定的氣密性能測試和嘯叫及異響測試)。

2、鑒于目前出風口測試標準比較繁多，選用的試驗也呈現出多樣化的特點。而且汽車出風口由于產品種類多樣，單純依據q/jly?j7110245標準中的簡單描述，保證測試的重復性和一致性難度較大；尤其在樣品固定及設備安裝設計方面存在許多不確定因素，人工搭建需要很長工時，市場上也沒有成熟的方案。在不同接口型號的出風口通用性測試要求難以滿足情況下，影響測試時長和排期進度。

技術實現思路

1、本實用新型的目的正是針對現有技術的上述不足，提供一種汽車出風口空氣泄露測試裝置，低成本的實現各種汽車出風口及各種標準測試。

2、為達上述目的，本實用新型采用的技術方案如下：

3、一種汽車出風口空氣泄露測試裝置，包括pwm風扇、風扇控制器、測試箱、氣壓計和樣品夾，所述的pwm風扇和測試箱設于風扇控制器的臺面上，所述的pwm風扇的通風管與測試箱的側壁連通；所述的測試箱的頂部設有氣壓計，用于監控測試箱內的氣壓并實時傳輸給風扇控制器；所述的樣品夾豎向設于測試箱內，與pwm風扇1的通風口垂直，樣品夾的外緣與測試箱的內壁接觸點無縫密封，測試時樣品安裝于樣品夾的內框；所述的測試箱的與通風口相對的另一側壁上設有多個聽音孔。

4、進一步，所述的樣品夾有多個，不同的樣品夾的內框與市場上汽車出風口形狀和規格相配套，可自由切換檢測不同類型的產品。

5、本實用新型的有益效果：

6、本實用新型提供的汽車出風口空氣泄露測試裝置，針對汽車廠商和各地區的實際檢驗要求，能在一臺設備上測試各種規格和型號的汽車出風口，同時兼顧測試特定的氣密性能、嘯叫及異響等。

7、本實用新型的測試裝置結構設計精巧、簡單，成本低，占地小。

8、下面結合附圖和實施例對本實用新型的技術方案進行舉例說明。

技術特征：

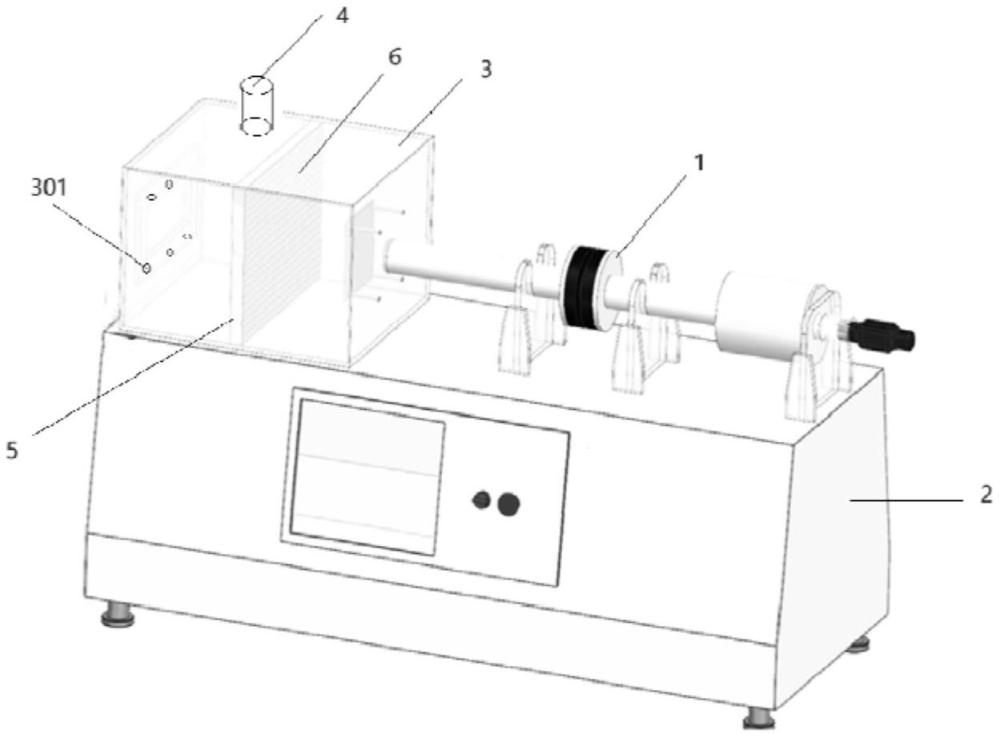

1.一種汽車出風口空氣泄露測試裝置，其特征在于：包括pwm風扇(1)、風扇控制器(2)、測試箱(3)、氣壓計(4)和樣品夾(5)，所述的pwm

2.如權利要求1所述的汽車出風口空氣泄露測試裝置，其特征在于：所述的樣品夾(5)有多個，不同的樣品夾(5)的內框與市場上汽車出風口形狀和規格相配套。

3.如權利要求1或2所述的汽車出風口空氣泄露測試裝置，其特征在于：所述的樣品夾(5)為具有彈性的塑性框夾。

技術總結
本技術公開了一種汽車出風口空氣泄露測試裝置，包括PWM風扇、風扇控制器、測試箱、氣壓計和樣品夾，所述的PWM風扇和測試箱設于風扇控制器的臺面上，所述的PWM風扇的通風管與測試箱的側壁連通；所述的測試箱的頂部設有氣壓計，用于監控測試箱內的氣壓并實時傳輸給風扇控制器；所述的樣品夾豎向設于測試箱內，與PWM風扇1的通風口垂直，樣品夾的外緣與測試箱的內壁接觸點無縫密封，測試時樣品安裝于樣品夾的內框；所述的測試箱的與通風口相對的另一側壁上設有多個聽音孔。本技術能在一臺設備上測試各種規格和型號的汽車出風口，同時兼顧測試特定的氣密性能、嘯叫及異響等。本技術的測試裝置結構設計精巧、簡單，成本低，占地小。

技術研發人員：李政軍
受保護的技術使用者：上海天祥質量技術服務有限公司
技術研發日：20231229
技術公布日：2025/4/28
