本公開的實施例的各方面涉及一種計算電池的荷電狀態的方法。

背景技術：

1、與不是為(再)充電而設計的一次電池不同，二次電池(或可再充電電池)是為放電和再充電而設計的電池。低容量二次電池用于便攜式小型電子裝置，諸如智能手機、功能手機、筆記本計算機、數碼相機和攝像機。大容量二次電池被廣泛用作用于驅動混合動力車輛和電動車輛中的馬達和/或用于存儲電力(例如，家用規模和/或公用規模的電力儲存裝置)的電源。

2、因為電池的運行時間量可能受限，所以可能期望具有與電池的荷電狀態(stateof?charge，soc)相關的準確信息。這樣，可以根據電池中的電壓改變并且基于包括預測結果數據的查找表，通過預測電池的soc改變來計算電池的soc。然而，在電池的溫度快速改變的情況下，在計算的soc與實際可用的soc之間可能存在差異。

3、背景技術部分中公開的上述信息是為了增強對本公開的背景的理解，因此可能包含不構成現有技術的信息。

技術實現思路

1、本公開的實施例可以針對用于基于電池的改變的溫度來計算電池的實際可用荷電狀態(soc)的方法和系統。

2、然而，本公開的方面和特征不限于此，并且本領域普通技術人員可以從以下描述中理解本公開的其他方面和特征。

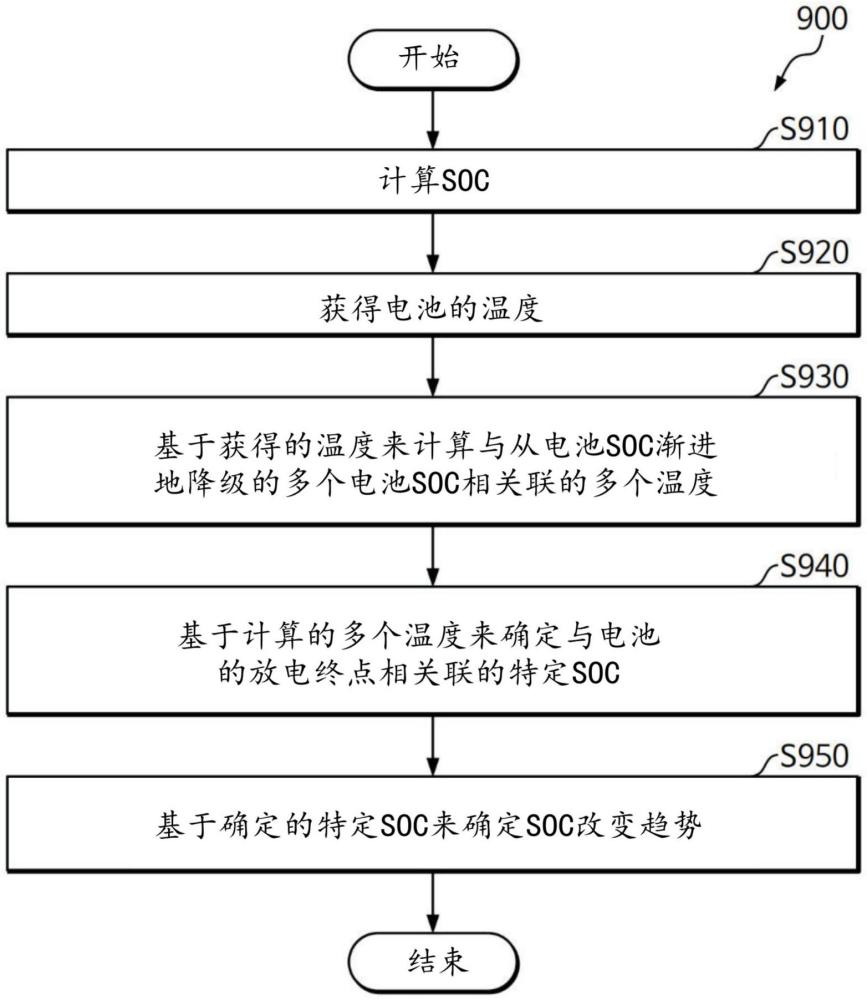

3、根據本公開的一個或多個實施例，一種計算電池的荷電狀態的方法包括：由至少一個處理器計算電池的荷電狀態(soc)；由至少一個處理器獲得電池的溫度；由至少一個處理器基于獲得的溫度來計算與電池的多個soc相關聯的多個溫度，該多個soc從計算的電池的soc按照級(grade)漸進地降級；由至少一個處理器基于計算的多個溫度來確定與電池的放電終點相關聯的特定soc；以及由至少一個處理器基于確定的特定soc來確定電池的soc的改變趨勢。

4、在實施例中，該方法可以還包括：由至少一個處理器在對soc的改變趨勢的確定之后獲得電池的電壓；以及由至少一個處理器基于獲得的電池的電壓和soc的改變趨勢來計算要輸出的soc。

5、在實施例中，該方法可以還包括：由至少一個處理器在對soc的改變趨勢的確定之后基于確定的特定soc確定可用soc的范圍；由至少一個處理器基于可用soc的范圍來確定電池的放電比(ratio)；由至少一個處理器獲得電池的電壓；以及由至少一個處理器基于獲得的電池的電壓和電池的放電比來計算要輸出的soc。

6、在實施例中，多個溫度的計算可以包括由至少一個處理器基于包括根據能量改變的量的溫度改變的表來計算與漸進地降級的多個soc相關聯的多個溫度。

7、在實施例中，對與放電終點相關聯的特定soc的確定可以包括由至少一個處理器基于計算的多個溫度將與超過閾值溫度的溫度相關聯的soc確定為與放電終點相關聯的特定soc。

8、在實施例中，多個溫度的計算可以包括：由至少一個處理器計算與第一soc相關聯的第一溫度，第一soc從計算的電池的soc按照級降級；以及由至少一個處理器計算與第二soc相關聯的第二溫度，第二soc從第一soc按照級降級。

9、在實施例中，第一溫度的計算可以包括：由至少一個處理器基于第一soc來計算電壓、電流和電阻；以及由至少一個處理器基于獲得的電池的溫度、計算的電壓、計算的電流和計算的電阻來計算第一溫度。

10、在實施例中，第一溫度的計算可以包括：由至少一個處理器根據來計算第一soc中的溫度改變的量；以及由至少一個處理器基于計算的溫度改變的量來計算第一溫度。這里，δti可以是與按照i級降級的soc相關聯的溫度改變的量，qmax可以是電池的最大容量，δs可以是soc改變的量，k可以是溫度系數，i可以是電流，并且r可以是電阻。

11、在實施例中，第一溫度的計算可以包括由至少一個處理器根據來計算溫度系數。這里，k可以是溫度系數，dt可以是溫度改變，i可以是電流，p可以是電池單體的數量，dt可以是時間改變，esr可以是等效電阻。

12、在實施例中，對與放電終點相關聯的特定soc的確定可以包括：由至少一個處理器基于計算的多個溫度來確定在電池的電壓等于或低于最終放電電壓之前電池的溫度是否超過閾值溫度；以及如果確定在電池的電壓等于或低于最終放電電壓之前電池的溫度超過閾值溫度，則由至少一個處理器將與超過閾值溫度的溫度相關聯的soc確定為與放電終點相關聯的特定soc。

13、在實施例中，對soc的改變趨勢的確定可以包括：如果與超過閾值溫度的溫度相關聯的soc被確定為與放電終點相關聯的特定soc，則由至少一個處理器確定soc的改變趨勢，使得可用soc的范圍可以減小。

14、在實施例中，對soc的改變趨勢的確定可以包括：如果與超過閾值溫度的溫度相關聯的soc被確定為與放電終點相關聯的特定soc，則由至少一個處理器確定soc的改變趨勢，使得與放電相關聯的soc改變率(rate)可以更快。

15、在實施例中，對與放電終點相關聯的特定soc的確定可以包括：由至少一個處理器計算與電池的多個soc相關聯的多個電壓，多個soc從計算的電池soc按照級漸進地降級；由至少一個處理器基于計算的電壓來確定與最終放電電壓相關聯的soc，在與最終放電電壓相關聯的soc處，電池的電壓等于或低于最終放電電壓；以及如果確定在電池的電壓等于或低于最終放電電壓之前電池的溫度沒有超過閾值溫度，則由至少一個處理器將與最終放電電壓相關聯的soc確定為與放電終點相關聯的特定soc。

16、在實施例中，一種非暫時性計算機可讀記錄介質可以包括可由至少一個處理器執行以執行該方法的指令。

17、根據本公開的一個或多個實施例，一種電池管理系統包括：至少一個處理器；以及存儲器，包括至少一個計算機可讀程序，至少一個計算機可讀程序可由至少一個處理器執行以使得至少一個處理器：計算電池的荷電狀態(soc)；獲得電池的溫度；基于獲得的溫度來計算與電池的多個soc相關聯的多個溫度，電池的多個soc從計算的電池的soc按照級漸進地降級；基于計算的多個溫度來確定與電池的放電終點相關聯的特定soc；以及基于確定的特定soc來確定soc的改變趨勢。

18、在實施例中，至少一個程序還可以使得至少一個處理器：獲得電池的電壓；以及基于獲得的電池的電壓和soc的改變趨勢來計算要輸出的soc。

19、在實施例中，至少一個程序還可以使得至少一個處理器：基于確定的特定soc來確定可用soc的范圍；基于可用soc的范圍來確定電池的放電比；獲得電池的電壓；以及基于獲得的電池的電壓和電池的放電比來計算要輸出的soc。

20、在實施例中，為了計算多個溫度，至少一個程序還可以使得至少一個處理器：計算與第一soc相關聯的第一溫度，第一soc從計算的電池的soc按照級降級；以及計算與第二soc相關聯的第二溫度，第二soc從第一soc按照級降級。

21、在實施例中，為了確定與放電終點相關聯的特定soc，至少一個程序還可以使得至少一個處理器：基于計算的溫度來確定在電池的電壓等于或低于最終放電電壓之前電池的溫度是否超過閾值溫度；以及如果確定在電池的電壓等于或低于最終放電電壓之前電池的溫度超過閾值溫度，則將與超過閾值溫度的溫度相關聯的soc確定為與放電終點相關聯的特定soc。

22、在實施例中，為了確定soc的改變趨勢，至少一個程序還可以使得至少一個處理器：如果與超過閾值溫度的溫度相關聯的soc被確定為與放電終點相關聯的特定soc，則確定soc的改變趨勢，使得與放電相關聯的soc改變率更快。

23、根據本公開的一些實施例，可以預測電池的溫度改變，并且可以基于預測的溫度改變來計算和輸出實際可用的soc。相應地，在電池的溫度達到閾值溫度處的電池的放電終點處，可以減少電池的soc被顯示為仍然可用的現象。

24、根據本公開的一些實施例，通過執行控制以使得電池的soc在電池根據溫度改變而放電的時間點處被顯示為很少或沒有(例如，0)，可以提高電池的使用滿意度。

25、根據本公開的一些實施例，可以通過基于能量改變的量預測電池的溫度來準確地預測電池的溫度改變。

26、然而，本公開的方面和特征不限于上面描述的那些，并且附加的方面和特征將部分地在下面參考附圖的詳細描述中闡述，部分地可以從中清晰可見，或者可以通過實踐本公開的一個或多個所呈現的實施例來了解。
