本技術涉及桿秤，尤其涉及一種新型秤桿。

背景技術：

1、戥子，學名戥秤，亦稱為等子，稱量比一般桿秤精確，是專門用于稱量金、銀、貴重藥品和香料的精密衡器，由北宋時期劉承珪創制而成，它的分度值為一厘，相當于今天的31.25毫克，如此高的稱量精度，在世界衡器發展史上也是罕見的。戥子的發明，讓中藥能被準確使用，也讓中藥劑量的正確使用更有把握，減少了人為因素造成的用量差異，由于戥秤的精度較高且戥子本身小巧輕便，可靈活移動，相較天平或電子秤來說，更方便于到不同位置的藥斗中稱取藥物并逐劑遞減的稱量與碼放。這也是為了保證藥品的準確，和患者的服藥安全。

2、但是現有的桿秤的秤桿不具備快速調節秤砣位置的功能，進而造成稱重效率的緩慢，影響使用者的時間，同時不具備緩解使用者手掌壓力的功能，進而導致使用者長時間使用桿秤之后會出現手臂酸痛的現象

3、在公告號為cn213515917u中公開的一種秤桿及桿秤，雖然，一種秤桿，包括秤桿本體，其中：秤桿本體上設有至少一條導軌，導軌沿秤桿本體的長度方向延伸，秤桿本體外部套設有用于連接秤砣的滑動套板，滑動套板具有至少兩個滑塊，滑塊與導軌相匹配并沿導軌滑動，導軌的兩端部還連接有限位塊；秤桿本體的一端連接有拉環，拉環設有緩沖機構，緩沖機構包括緩沖板，緩沖板位于拉環的內部并通過至少一個彈性連接件與拉環的頂部彈性伸縮式連接。本實用新型可以快速調節秤砣位置且緩解使用者在稱重時手掌受到的壓力。

4、上述專利雖然做到了可以快速調節秤砣位置且緩解使用者在稱重時手掌受到的壓力；但是該秤桿雖然緩解了使用者在稱重時手掌受到的壓力但還是需要使用者手提秤桿沒有做到真正的省力，稱重時過輕或過重都會造成秤桿兩頭過大的傾斜而容易誤傷旁邊人員。

5、因此，發明一種新型秤桿來解決上述問題很有必要。

技術實現思路

1、（一）解決的技術問題：實用新型解決的技術問題是提供一種實用性較高，并且能夠通過簡單的操作，結構較為簡單的一種新型秤桿，解決了上述背景技術中提出緩解了使用者在稱重時手掌受到的壓力但還是需要使用者手提秤桿沒有做到真正的省力，稱重時過輕或過重都會造成秤桿兩頭過大的傾斜而容易誤傷旁邊人員的問題。

2、（二）技術方案：為實現以上目的，本實用新型通過以下技術方案予以實現：一種新型秤桿，包括支撐底座，所述支撐底座的頂端固定連接有支撐桿，所述支撐桿的表面固定連接有支撐機構，所述支撐機構的表面貫穿連接有前紐，所述前紐的底部轉動連接有前轉動底座，所述前轉動底座的兩側固定連接有秤桿，所述秤桿的一端固定連接有稱量機構，所述秤桿的表面固定連接有后轉動底座，所述后轉動底座的內部轉動連接有后紐，所述秤桿的表面開設有刻度凹槽，所述支撐底座的底部固定連接有輔助機構。

3、作為本實用新型進一步的方案，所述支撐機構包括固定連接于支撐桿表面的橫桿，所述橫桿的表面套接有限位環，所述橫桿的表面開設有螺紋，所述橫桿的一端套接有橡膠墊片，所述橫桿的一端螺紋連接有圓球螺母，圓球螺母把前紐固定在橫桿上，使操作者方便省力。

4、作為本實用新型進一步的方案，所述稱量機構包括固定連接于秤桿一端的凹型底座，所述凹型底座的內部轉動連接有連接紐，所述連接紐的表面搭接有鎖扣，所述鎖扣的一側貫通連接有三組鏈條，所述鏈條的一端貫通連接有秤盤，通過凹型底座的設置，使得前紐和后紐更換后秤桿刻度方向發生改變也不影響連接紐能垂直向下。

5、作為本實用新型進一步的方案，所述秤桿一端固定連接有圓形底板，所述圓形底板的表面固定連接有外開擋板，外開擋板的設置使得秤桿發生傾斜的時候能卡住秤砣，避免秤砣落地的情況。

6、作為本實用新型進一步的方案，所述秤桿的表面套接有秤繩，所述秤繩的表面貫穿連接于秤砣，秤繩的設置，可以在刻度凹槽處卡住，卡在刻度上就是準確的不需要來回撥弄秤繩。

7、作為本實用新型進一步的方案，所述支撐桿的表面固定連接有橫向擋板，所述橫向擋板的材質為橡膠材質，橫向擋板的材質為橡膠材質，對秤桿起到防磕碰避免磨損的作用。

8、本實用新型提供了一種新型秤桿，具備以下有益效果：

9、1、該新型秤桿，通過支撐底座、支撐桿、前紐、后紐和支撐機構的設置，把支撐底座放在柜臺上，擰下圓球螺母，把前紐中間的孔套接到橫桿上，橫桿上的限位環限制前紐在橫桿上的位置，再把橡膠墊片套接到橫桿上，把圓球螺母旋轉擰入橫桿的一端將前紐固定在橫桿上，對中醫飲品的藥材稱重，只需要把藥材放入秤盤，滑動秤繩即可，方便省力，固定前紐的位置可以替換為后紐，滿足對不同重量的藥材的稱量。

10、2、該新型秤桿，通過刻度凹槽、橫向擋板的設置，把藥材放入秤盤，藥材過輕或過重會造成秤桿發生傾斜，當傾斜幅度過大時，支撐桿表面固定的橫向擋板對秤桿起到限位作用，阻止過重或過輕的重量造成秤桿兩頭傾斜幅度過大，橫向擋板的材質為橡膠材質，橡膠具有非常好的彈性和柔韌性，能夠在受力后恢復原狀，不易變形，能對秤桿起到防磕碰避免磨損的作用，刻度凹槽的設置使刻度稍凹陷，可以卡住秤繩但不會影響秤繩的滑動，使得稱量的時候無論繩子粗細，卡在刻度上就是準確的不需要來回撥弄秤繩，使的操作更加便捷。

技術特征：

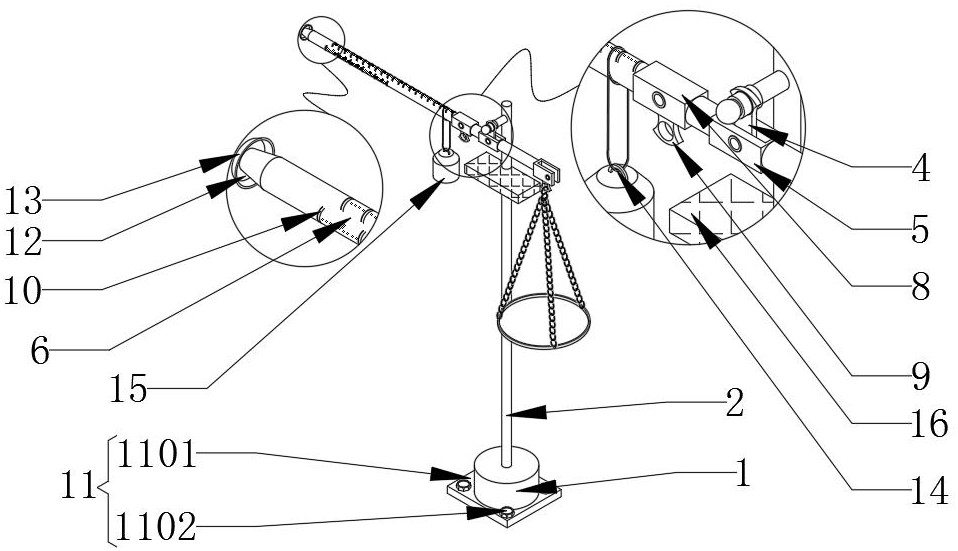

1.一種新型秤桿，包括支撐底座（1），其特征在于：所述支撐底座（1）的頂端固定連接有支撐桿（2），所述支撐桿（2）的表面固定連接有支撐機構（3），所述支撐機構（3）的表面貫穿連接有前紐（4），所述前紐（4）的底部轉動連接有前轉動底座（5），所述前轉動底座（5）的兩側固定連接有秤桿（6），所述秤桿（6）的一端固定連接有稱量機構（7），所述秤桿（6）的表面固定連接有后轉動底座（8），所述后轉動底座（8）的內部轉動連接有后紐（9），所述秤桿（6）的表面開設有刻度凹槽（10），所述支撐底座（1）的底部固定連接有輔助機構（11）。

2.根據權利要求1所述的一種新型秤桿，其特征在于：所述支撐機構（3）包括固定連接于支撐桿（2）表面的橫桿（301），所述橫桿（301）的表面套接有限位環（302），所述橫桿（301）的表面開設有螺紋，所述橫桿（301）的一端套接有橡膠墊片（303），所述橫桿（301）的一端螺紋連接有圓球螺母（304）。

3.根據權利要求1所述的一種新型秤桿，其特征在于：所述稱量機構（7）包括固定連接于秤桿（6）一端的凹型底座（701），所述凹型底座（701）的內部轉動連接有連接紐（702），所述連接紐（702）的表面搭接有鎖扣（703），所述鎖扣（703）的一側貫通連接有三組鏈條（704），所述鏈條（704）的一端貫通連接有秤盤（705）。

4.根據權利要求1所述的一種新型秤桿，其特征在于：所述秤桿（6）一端固定連接有圓形底板（12），所述圓形底板（12）的表面固定連接有外開擋板（13）。

5.根據權利要求1所述的一種新型秤桿，其特征在于：所述秤桿（6）的表面套接有秤繩（14），所述秤繩（14）的表面貫穿連接于秤砣（15）。

6.根據權利要求1所述的一種新型秤桿，其特征在于：所述支撐桿（2）的表面固定連接有橫向擋板（16），所述橫向擋板（16）的材質為橡膠材質。

技術總結
本技術涉及桿秤技術領域，且公開了一種新型秤桿，包括支撐底座，所述支撐底座的頂端固定連接有支撐桿，所述支撐桿的表面固定連接有支撐機構，所述支撐機構的表面貫穿連接有前紐，所述前紐的底部轉動連接有前轉動底座。該新型秤桿，通過支撐底座、支撐桿、前紐、后紐和支撐機構的設置，把支撐底座放在柜臺上，擰下圓球螺母，把前紐中間的孔套接到橫桿上，橫桿上的限位環限制前紐在橫桿上的位置，再把橡膠墊片套接到橫桿上，把圓球螺母旋轉擰入橫桿的一端將前紐固定在橫桿上，對中醫飲品的藥材稱重，只需要把藥材放入秤盤，滑動秤繩即可，方便省力，固定前紐的位置可以替換為后紐，滿足對不同重量的藥材的稱量。

技術研發人員：李媛
受保護的技術使用者：李媛
技術研發日：20240708
技術公布日：2025/4/28
