本技術涉及彈藥，具體涉及一種適用于無坐力武器的定裝式藥筒。

背景技術：

1、定裝式藥筒是一種彈丸和裝藥藥筒結合為一個整體的裝藥方式。在發射時，整裝式炮彈一次裝入炮膛，因此發射速度較快，主要有以下特點：

2、快速裝填：由于彈丸和裝藥已經組合在一起，定裝式炮彈的裝填速度較高；

3、直瞄直射：多用于直接瞄準目標并射擊，不需要調整裝藥號數以打不同彈道；

4、適用范圍：小口徑自動炮、反坦克炮、坦克炮以及中小口徑艦炮常使用定裝式藥筒。

5、現有定裝式藥筒主要為閉膛炮設計，底火安放在底部，不包含堵片、漸縮段以及信息采集孔，不能滿足無坐力武器輕量化以及精確打擊的要求。射手在對彈丸射擊時只能根據當?shù)丨h(huán)境溫度對射表進行計算從而射擊，導致射擊精確度差。因此，需要對無坐力武器的定裝式藥筒進行重新設計。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種適用于無坐力武器的定裝式藥筒，解決了目前藥筒無法滿足無坐力武器藥溫采集、輕量化的問題。

2、本實用新型采用以下具體技術方案：

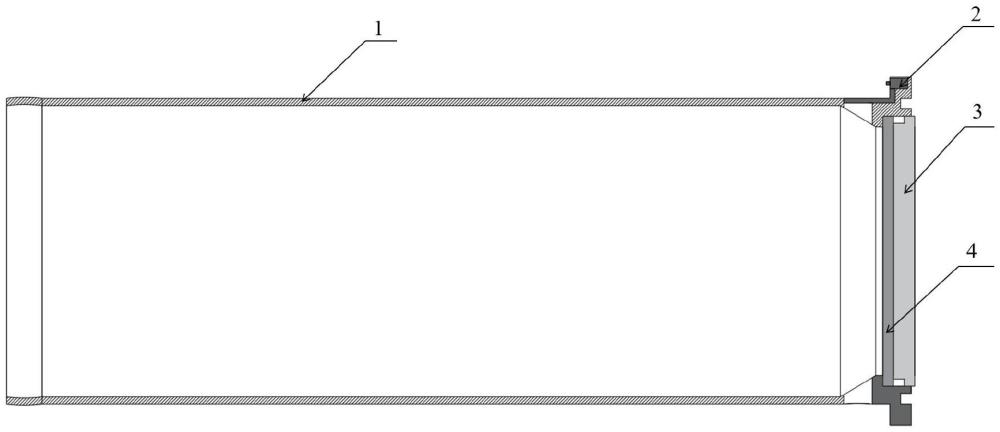

3、一種適用于無坐力武器的定裝式藥筒，該定裝式藥筒包括筒體、限位件以及堵片；

4、所述筒體設置有拔彈配合區域、信息采集孔、信息采集模塊安裝槽、漸縮段、喉部、藥筒定位槽、底火安裝螺紋孔以及平直段；所述拔彈配合區域位于所述筒體的前端，用于與彈丸進行配合；所述藥筒定位槽設置于所述筒體后端的外周側，用于與無坐力武器的卡扣配合實現藥筒的安裝定位；沿從所述筒體的前端到后端的方向，所述筒體在后端內壁設置有依次相連的所述漸縮段、所述喉部和平直段；所述漸縮段、所述喉部和無坐力武器尾部的擴張段構成laval(拉瓦爾)噴管結構；所述信息采集孔和所述底火安裝螺紋孔設置于所述漸縮段；所述信息采集孔用于安裝采集發射藥溫度的傳感器；所述底火安裝螺紋孔用于安裝底火；

5、所述堵片的直徑大于所述喉部的直徑；

6、所述堵片和所述限位件均置于所述平直段內，所述限位件可拆卸地連接于所述平直段，并使所述堵片密封壓緊于所述喉部。

7、更進一步地，還包括信息采集模塊；

8、在所述筒體的后端與所述信息采集孔之間設置有所述信息采集模塊安裝槽；

9、所述信息采集模塊安裝于所述信息采集模塊安裝槽，用于與所述傳感器和無坐力武器的信息接口相連接。

10、更進一步地，所述信息采集模塊包括殼體、觸點以及線纜保護殼；

11、所述殼體與所述信息采集模塊安裝槽形狀配合；

12、所述線纜保護殼設置有用于穿設線纜的線纜槽，所述線纜連接于所述傳感器和所述觸點之間；

13、所述觸點安裝于所述殼體，用于與無坐力武器的信息接口相連接。

14、更進一步地，所述筒體的后端設置有環形凸緣；

15、所述藥筒定位槽設置于所述環形凸緣的外周側。

16、更進一步地，所述限位件與所述平直段之間螺紋連接。

17、更進一步地，所述限位件為外周面設置有螺紋的圓環。

18、更進一步地，沿從所述筒體的前端到后端的方向，所述漸縮段的直徑逐漸減小；

19、所述漸縮段朝向所述喉部一端的直徑與所述喉部的直徑相同；

20、所述喉部的直徑小于所述平直段的直徑。

21、有益效果：

22、1、本實用新型的定裝式藥筒在筒體上設置有信息采集孔，通過信息采集孔可以安裝采集發射藥溫度的傳感器，通過對藥筒內發射藥溫度進行檢測便于預估炮口初速，提高射擊精準度；沿筒體前端到后端的方向，筒體在后端內壁設置的漸縮段、喉部和無坐力武器尾部的擴張段構成laval噴管結構，無坐力武器需要?dú)怏w通過laval噴管結構形成推力實現與彈丸后坐力相互抵消，實現無坐力炮等無坐力武器的受力平衡，在筒體內集成有無坐力武器所需要的漸縮段和喉部，通過將漸縮段與喉部集成在筒體上可在滿足功能要求的同時盡可能減輕武器重量，使得無坐力武器設計更加輕便，滿足無坐力武器輕量化的要求；在筒體后端的漸縮段設置有安裝底火的底火安裝螺紋孔，在點火方式上，該定裝式藥筒采用側邊底部機械撞擊底火的方式進行點火，使得堵片可以順利噴出。

23、2、本實用新型的定裝式藥筒還包括安裝于筒體后端與信息采集孔之間的信息采集模塊，信息采集模塊用于與傳感器和無坐力武器的信息接口相連接，殼體上的觸點與無坐力武器的信息接口相連接，從而通過外置的智能火控系統計算彈丸運動到炮口時的速度，提供外彈道計算的初始值，以便精確的打擊目標。

24、3、本實用新型的定裝式藥筒在筒體的后端內通過限位件安裝有堵片，實現了藥筒的氣密性要求。

技術特征：

1.一種適用于無坐力武器的定裝式藥筒，其特征在于，包括筒體、限位件以及堵片；

2.如權利要求1所述的定裝式藥筒，其特征在于，還包括信息采集模塊；

3.如權利要求2所述的定裝式藥筒，其特征在于，所述信息采集模塊包括殼體、觸點以及線纜保護殼；

4.如權利要求1所述的定裝式藥筒，其特征在于，所述筒體的后端設置有環形凸緣；

5.如權利要求1所述的定裝式藥筒，其特征在于，所述限位件與所述平直段之間螺紋連接。

6.如權利要求5所述的定裝式藥筒，其特征在于，所述限位件為外周面設置有螺紋的圓環。

7.如權利要求1-6任意一項所述的定裝式藥筒，其特征在于，沿從所述筒體的前端到后端的方向，所述漸縮段的直徑逐漸減小；

技術總結
本技術公開了一種適用于無坐力武器的定裝式藥筒，涉及彈藥技術領域。與以往的同種類型藥筒相比，該藥筒除了提供單一的裝藥空間外，還增加了信息采集孔，通過采集發射藥溫度可以預估彈丸在武器口的初始速度以便精準的打擊目標。除了單一的裝藥結構外，將漸縮段和喉部放置在藥筒上方便發射器設計。點火方式上，采用側邊機械撞擊底火的方式進行點火，使得堵片可以順利噴出。上述藥筒不僅解決了無坐力武器藥溫采集問題，還簡化了無坐力武器結構，使得無坐力武器更加輕便。

技術研發人員：李召,吳漢洲,薛焱,時景峰,孟璟,徐超
受保護的技術使用者：中國人民解放軍63961部隊
技術研發日：20240708
技術公布日：2025/4/28
