本發明屬于斷路器測試設備，具體涉及一種斷路器的智能化測試裝置。

背景技術：

1、斷路器是指能夠關合、承載和開斷正常回路條件下的電流并能在規定的時間內關合、承載和開斷異常回路條件下的電流的開關裝置。斷路器按其使用范圍分為高壓斷路器與低壓斷路器,高低壓界線劃分比較模糊,一般將3kv以上的稱為高壓電器。

2、斷路器在生產完畢后,需要使用測試儀對斷路器進行測試，測試前需要將斷路器與測試儀之間進行接電，常用的都是人工接線，較為繁瑣，且為保證接線牢固不影響測試，一般需要將斷路器上的接線柱旋緊使電線與接線柱連接穩固，極大的增加了工作人員的工作量。

技術實現思路

1、本發明針對現有技術中斷路器測試設備對斷路器無法實現自動、牢固的接線的弊端,提供一種斷路器的智能化測試裝置，該裝置通過設置斷路器夾持模塊，能夠對斷路器進行夾持，且通過設置的自動接線模塊，能夠使檢測儀與斷路器之間實現自動接線，且連接穩固可靠。

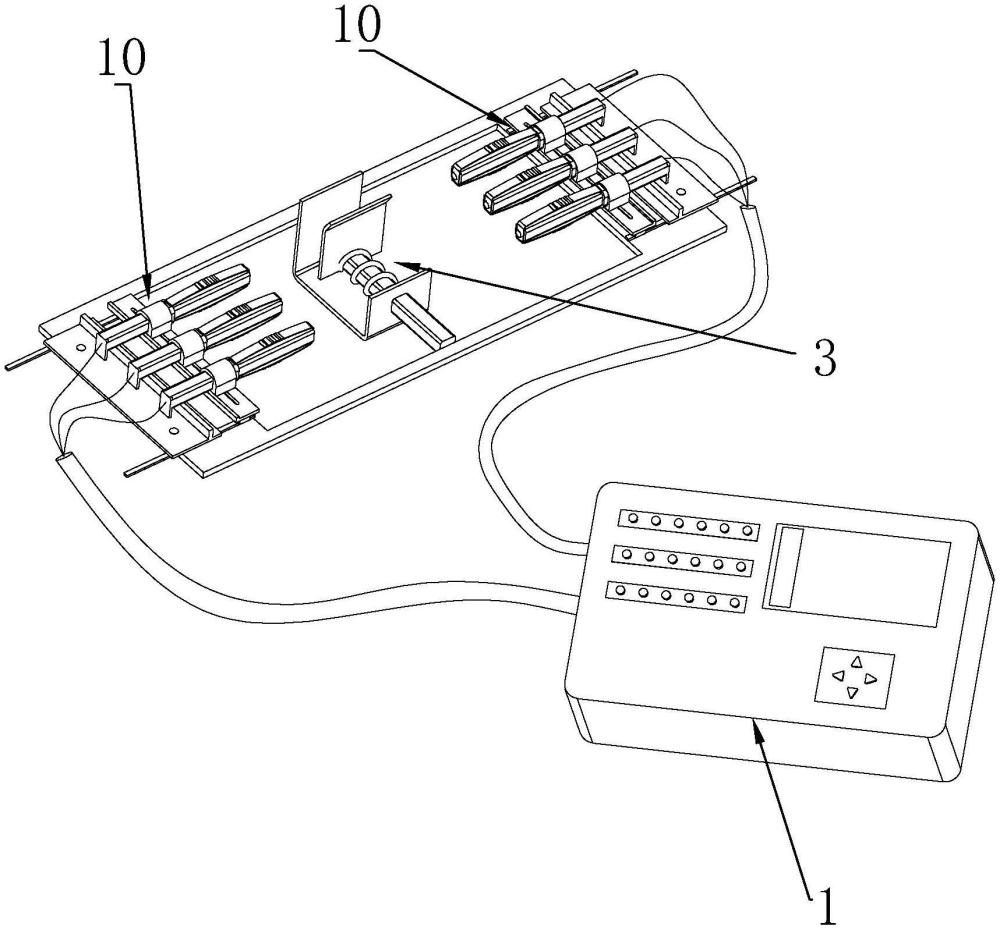

2、本發明的發明目的是通過以下技術方案實現的：一種斷路器的智能化測試裝置，包括：

3、檢測儀，用于測試斷路器；

4、斷路器夾持模塊，用于對斷路器進行定位夾持；

5、自動接線模塊，用于對斷路器進行接線，使斷路器和檢測儀之間電性連接，自動接線模塊設有兩組，分別位于斷路器夾持模塊兩側，自動接線模塊具體包括彈性電接頭、用于驅動彈性電接頭的二段式驅動結構，彈性電接頭與檢測儀電性連接，所述二段式驅動結構進行第一段驅動時，驅動彈性電接頭伸入斷路器的接線孔內，二段式驅動結構進行第二段驅動時，驅動彈性電接頭向外擴張，使彈性電接頭與斷路器接線孔內的接線柱緊密貼合實現電性連接。

6、作為優選,所述二段式驅動結構包括能朝向斷路器夾持模塊滑動的滑動板以及用于驅動滑動板往復滑動的動力部件，滑動板上安裝有導向套，導向套內滑動套接有滑桿，滑桿背對斷路器夾持模塊的一端固定設有能隨著滑桿一起滑動的擋片，滑桿朝向斷路器夾持模塊的一端安裝有所述彈性電接頭，彈性電接頭包括整體呈u形結構的彈性件，彈性件的開口朝向滑桿設置，彈性件兩側呈背對滑桿一側拱起的彎曲形狀，彈性件的開口兩側之間固定設有套環，套環滑動套設在滑桿上且彈性電接頭未形變時套環與導向套貼合；所述擋片的滑動路徑上設有用于阻擋擋片的固定擋件；所述彈性電接頭、滑桿都采用導電材料制成，滑桿與所述檢測儀電性連接。

7、作為優選,所述彈性件兩側的拱起部分的中間位置外側固定設有電性連接片，電性連接片背對彈性件的側面為粗糙結構。

8、作為優選,所述滑動板上設有至少兩個導向套，導向套和滑動板之間設有用于調整導向套位置的位置調節機構。

9、作為優選,所述位置調節機構包括設置在滑動板上的條形槽，條形槽的長度方向與滑桿的運動方向垂直，導向套上螺接有穿過條形槽并能將導向套固定在滑動板上的緊固螺絲。

10、作為優選,所述滑動板上固定設有用于導向套安裝定位的定位條，定位條與條形槽平行，導向套朝向定位槽的側面為平面且該平面與定位條貼合。

11、作為優選,所述動力部件為電動伸縮桿，所述固定擋件上固定連接有基座，電動伸縮桿尾端安裝在基座上，滑動板滑動設置在基座上。

12、作為優選,所述電動伸縮桿尾端與基座之間轉動連接。

13、作為優選,所述斷路器夾持模塊包括u型結構的固定件以及滑動設置在固定件內的夾持板，夾持板一側與固定件之間設有彈簧，夾持板另一側面與固定件一內壁配合形成用于夾持斷路器的夾持結構，夾持板上固定設有用于對斷路器安裝起導向作用的導向斜板。

14、與現有技術相比，本發明具有以下有益效果：

15、1、本發明通過設置斷路器夾持模塊，能夠對斷路器進行夾持，且通過設置的導向斜板，能夠很方便的將斷路器安裝至斷路器夾持模塊上；

16、2、本發明設置的自動接線模塊能夠實現對斷路器的自動接線，無需人工對斷路器進行接線，能夠提升檢測效率，且通過二段式驅動結構，能夠保證斷路器彈性電接頭之間連接穩固可靠。

技術特征：

1.一種斷路器的智能化測試裝置，其特征在于，包括：

2.根據權利要求1所述的一種斷路器的智能化測試裝置，其特征在于,所述二段式驅動結構包括能朝向斷路器定位夾持模塊滑動的滑動板以及用于驅動滑動板往復滑動的動力部件，滑動板上安裝有導向套，導向套內滑動套接有滑桿，滑桿背對斷路器定位夾持模塊的一端固定設有能隨著滑桿一起滑動的擋片，滑桿朝向斷路器定位夾持模塊的一端安裝有所述彈性電接頭，彈性電接頭包括整體呈u形結構的彈性件，彈性件的開口朝向滑桿設置，彈性件兩側呈背對滑桿一側拱起的彎曲形狀，彈性件的開口兩側之間固定設有套環，套環滑動套設在滑桿上且彈性電接頭未形變時套環與導向套貼合；所述擋片的滑動路徑上設有用于阻擋擋片的固定擋件；所述彈性電接頭、滑桿都采用導電材料制成，滑桿與所述檢測儀電性連接。

3.根據權利要求2所述的一種斷路器的智能化測試裝置，其特征在于,所述彈性件兩側的拱起部分的中間位置外側固定設有電性連接片，電性連接片背對彈性件的側面為粗糙結構。

4.根據權利要求2所述的一種斷路器的智能化測試裝置，其特征在于,所述滑動板上設有至少兩個導向套，導向套和滑動板之間設有用于調整導向套位置的位置調節機構。

5.根據權利要求4所述的一種斷路器的智能化測試裝置，其特征在于,所述位置調節機構包括設置在滑動板上的條形槽，條形槽的長度方向與滑桿的運動方向垂直，導向套上螺接有穿過條形槽并能將導向套固定在滑動板上的緊固螺絲。

6.根據權利要求5所述的一種斷路器的智能化測試裝置，其特征在于,所述滑動板上固定設有用于導向套安裝定位的定位條，定位條與條形槽平行，導向套朝向定位槽的側面為平面且該平面與定位條貼合。

7.根據權利要求5或6所述的一種斷路器的智能化測試裝置，其特征在于,所述動力部件為電動伸縮桿，所述固定擋件上固定連接有基座，電動伸縮桿尾端安裝在基座上，滑動板滑動設置在基座上。

8.根據權利要求7所述的一種斷路器的智能化測試裝置，其特征在于,所述電動伸縮桿尾端與基座之間轉動連接。

9.根據權利要求8所述的一種斷路器的智能化測試裝置，其特征在于,所述斷路器夾持模塊包括u型結構的固定件以及滑動設置在固定件內的夾持板，夾持板一側與固定件之間設有彈簧，夾持板另一側面與固定件一內壁配合形成用于夾持斷路器的夾持結構，夾持板上固定設有用于對斷路器安裝起導向作用的導向斜板。

技術總結
本發明針對現有技術中斷路器測試設備對斷路器無法實現自動、牢固的接線的弊端,提供一種斷路器的智能化測試裝置，包括檢測儀、斷路器夾持模塊、自動接線模塊，自動接線模塊設有兩組，分別位于斷路器定位夾持模塊兩側，自動接線模塊具體包括彈性電接頭、用于驅動彈性電接頭的二段式驅動結構，彈性電接頭與檢測儀電性連接，所述二段式驅動結構進行第一段驅動時，驅動彈性電接頭伸入斷路器的接線孔內，二段式驅動結構進行第二段驅動時，驅動彈性電接頭向外擴張，使彈性電接頭與斷路器接線孔內的接線柱緊密貼合實現電性連接。本發明通過設置的自動接線模塊，能夠使檢測儀與斷路器之間實現自動接線，且連接穩固可靠。

技術研發人員：孫超,卞超,胡漢,關為民,季克松,郁鴻儒,紀潔,解建剛,莫文文
受保護的技術使用者：國網江蘇省電力有限公司超高壓分公司
技術研發日：
技術公布日：2025/4/24
