本發明屬于斷路器測試設備，具體涉及一種斷路器特性測試裝置及其使用方法。

背景技術：

1、斷路器是指能夠關合、承載和開斷正常回路條件下的電流并能在規定的時間內關合、承載和開斷異常回路條件下的電流的開關裝置。斷路器按其使用范圍分為高壓斷路器與低壓斷路器,高低壓界線劃分比較模糊,一般將3kv以上的稱為高壓電器。

2、斷路器在生產完畢后,需要使用測試儀對斷路器進行測試，測試前需要將斷路器與測試儀之間進行接電，常用的都是人工接線，較為繁瑣，且為保證接線牢固不影響測試，一般需要將斷路器上的接線柱旋緊使電線與接線柱連接穩固，極大的增加了工作人員的勞動量。

技術實現思路

1、本發明針對現有技術中斷路器測試設備對斷路器無法實現自動、牢固的接線的弊端,提供一種斷路器特性測試裝置及其使用方法，該裝置通過設置斷路器定位夾持模塊，能夠對斷路器進行夾持定位，且通過設置的自動接線模塊，能夠使檢測儀與斷路器之間實現自動接線，且連接穩固可靠。

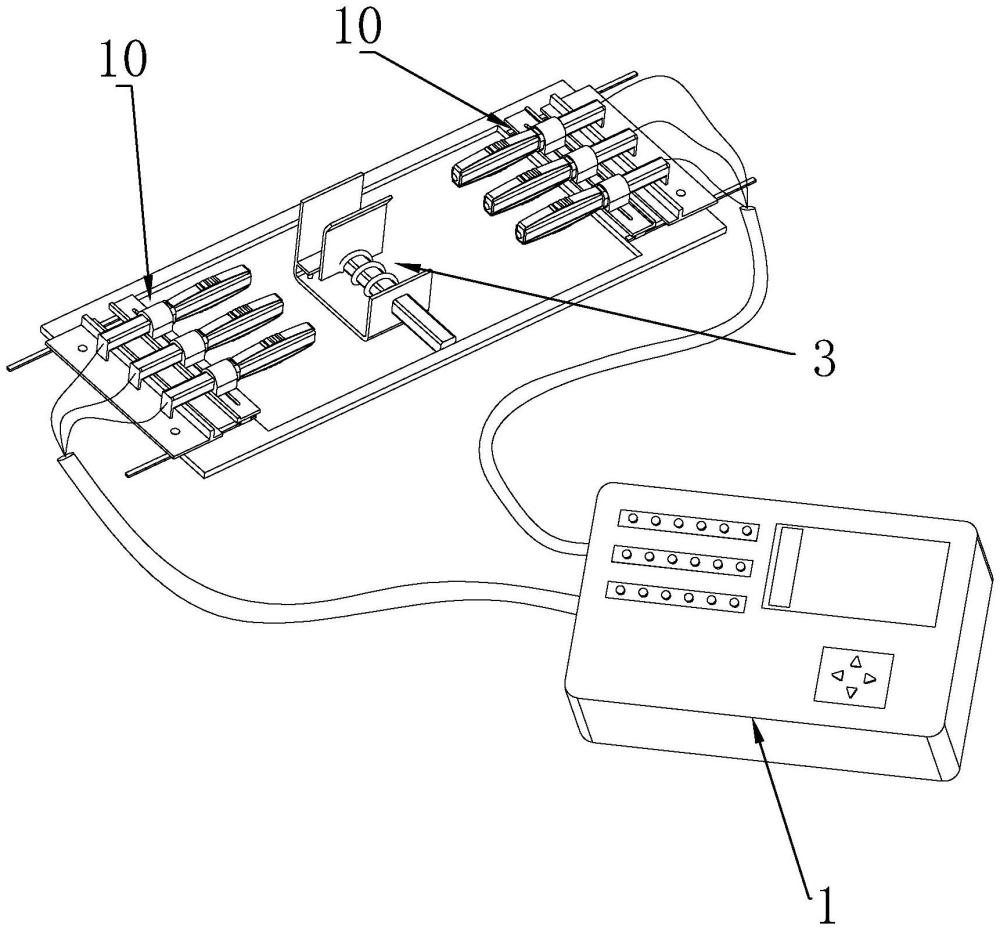

2、本發明的發明目的是通過以下技術方案實現的：一種斷路器特性測試裝置，包括：

3、檢測儀，用于測試斷路器；

4、斷路器定位夾持模塊，用于對斷路器進行定位夾持；

5、自動接線模塊，用于對斷路器進行接線，使斷路器和檢測儀之間電性連接，自動接線模塊設有兩組，分別位于斷路器定位夾持模塊兩側，自動接線模塊具體包括彈性電接頭、用于驅動彈性電接頭的二段式驅動結構，彈性電接頭與檢測儀電性連接，所述二段式驅動結構進行第一段驅動時，驅動彈性電接頭伸入斷路器的接線孔內，二段式驅動結構進行第二段驅動時，驅動彈性電接頭向外擴張，使彈性電接頭與斷路器接線孔內的接線柱緊密貼合實現電性連接。

6、作為優選,所述二段式驅動結構包括能朝向斷路器定位夾持模塊滑動的滑動板以及用于驅動滑動板往復滑動的動力部件，滑動板上安裝有導向套，導向套內滑動套接有滑桿，滑桿背對斷路器定位夾持模塊的一端固定設有能隨著滑桿一起滑動的擋片，滑桿朝向斷路器定位夾持模塊的一端安裝有所述彈性電接頭，彈性電接頭包括整體呈u形結構的彈性件，彈性件的開口朝向滑桿設置，彈性件兩側呈背對滑桿一側拱起的彎曲形狀，且彈性件兩側的拱起部分的中間位置外側固定設有電性連接片，電性連接片背對彈性件的側面為粗糙結構，彈性件的開口兩側之間固定設有套環，套環滑動套設在滑桿上且彈性電接頭未形變時套環與導向套貼合；所述擋片的滑動路徑上設有用于阻擋擋片的固定擋件；所述彈性電接頭、滑桿都采用導電材料制成，滑桿與所述檢測儀電性連接；

7、當所述二段式驅動結構進行第一段驅動時，動力部件驅動滑動板朝向斷路器定位夾持模塊滑動，此時導向套、套環、彈性電接頭、滑桿、擋片一起隨著滑動板一起滑動，直到擋片與固定擋件貼合、驅動彈性電接頭伸入斷路器的接線孔內；二段式驅動結構進行第二段驅動時，擋片受到固定擋件的阻擋，擋片會拉動滑桿一起停止運動，滑動板會繼續帶動導向套滑動，導向套推動套環移動，從而會驅動彈性電接頭上的彈性件彎曲形變，使彈性件上的拱起部分拱起弧度增大，使彈性電接頭朝向兩側擴張，從而使彈性件兩側的電性連接片向外移動并與斷路器接線孔內的接線柱緊密貼合，實現電性連接。

8、作為優選,所述滑動板上設有至少兩個導向套，導向套和滑動板之間設有用于調整導向套位置的位置調節機構。

9、作為優選,所述位置調節機構包括設置在滑動板上的條形槽，條形槽的長度方向與滑桿的運動方向垂直，導向套上螺接有穿過條形槽并能將導向套固定在滑動板上的緊固螺絲。

10、作為優選,所述滑動板上固定設有用于導向套安裝定位的定位條，定位條與條形槽平行，導向套朝向定位槽的側面為平面且該平面與定位條貼合。

11、作為優選,所述動力部件為電動伸縮桿，所述固定擋件上固定連接有基座，電動伸縮桿尾端安裝在基座上，滑動板滑動設置在基座上。

12、作為優選,所述電動伸縮桿尾端與基座之間轉動連接。

13、作為優選,所述斷路器定位夾持模塊包括u型結構的固定件以及滑動設置在固定件內的夾持板，夾持板一側與固定件之間設有彈簧，夾持板另一側面與固定件一內壁配合形成用于夾持斷路器的夾持結構，夾持板上固定設有用于對斷路器安裝起導向作用的導向斜板；固定件內側底部滑動設有始終與固定件內側底部平行的深度調節板，深度調節板上轉動連接有調節螺栓，調節螺栓與固定件底部螺接，通過轉動調節螺栓能夠調節深度調節板與固定件內側底部之間的間距。

14、作為優選,兩組所述自動接線模塊之間安裝有間距調節機構，間距調節機構包括底座，所述自動接線模塊上的基座滑動設置在底座上，兩組自動接線模塊上的基座的滑動方向位于同一直線上，基座上螺接有用于將基座固定在底座上的緊固螺栓。

15、作為優選，所述檢測儀為斷路器特性測試儀。

16、本發明還提供一種斷路器特性測試裝置的使用方法，采用上述斷路器特性測試裝置，包括如下步驟：

17、s1：根據斷路器的規格尺寸轉動斷路器定位夾持模塊上的調節螺栓，調整深度調節板的高度，使斷路器裝入斷路器定位夾持模塊上后斷路器上的接線孔與彈性電接頭位于同一高度；

18、s2：將斷路器裝在斷路器定位夾持模塊上；

19、s3：根據斷路器的規格尺寸調整位置調節機構，松開緊固螺絲，將導向套沿著條形槽的長度方向移動，直到彈性電接頭與斷路器上對應的接線孔對齊，再旋緊緊固螺絲；

20、s4：調節間距調節機構，松開緊固螺栓，滑動基座，彈性電接頭靠近斷路器上對應的接線孔，旋緊緊固螺栓；

21、s5：控制二段式驅動結構開始工作，二段式驅動結構進行第一段驅動，動力部件驅動滑動板朝向斷路器定位夾持模塊滑動，此時導向套、套環、彈性電接頭、滑桿、擋片一起隨著滑動板一起滑動，直到擋片與固定擋件貼合、驅動彈性電接頭伸入斷路器的接線孔內；二段式驅動結構進行第二段驅動，動力部件繼續驅動滑動板朝向斷路器定位夾持模塊滑動，擋片受到固定擋件的阻擋，擋片拉動滑桿一起停止運動，滑動板繼續帶動導向套滑動，導向套推動套環移動，從而驅動彈性電接頭上的彈性件彎曲形變，使彈性件上的拱起部分拱起弧度增大，使彈性電接頭朝向兩側擴張，使彈性件兩側的電性連接片向外移動并與斷路器接線孔內的接線柱緊密貼合，實現電性連接；

22、s6：控制檢測儀對斷路器進行測試。

23、與現有技術相比，本發明具有以下有益效果：

24、1、本發明通過設置斷路器定位夾持模塊，能夠對斷路器進行夾持定位；

25、2、本發明設置的自動接線模塊能夠實現對斷路器的自動接線，無需人工對斷路器進行接線，能夠提升檢測效率，且通過二段式驅動結構，能夠保證斷路器彈性電接頭之間連接穩固可靠；

26、3、設置的斷路器定位夾持模塊，能夠用于夾持不同規格尺寸的斷路器；

27、4、導向套與滑動板之間的位置調節機構、兩組自動接線模塊之間設置的間距調節機構，配合后能夠用于調整彈性電接頭的位置，與斷路器定位夾持模塊配合，使本發明能夠用于測試不同規格尺寸的斷路器，以便于提升本發明的使用場景。
