本發明涉及風力發電機組，更具體地說，本發明涉及一種風力發電機組風速儀支架收縮裝置。

背景技術：

1、風速儀是風力發電機組中所必需的設備，現在的風速儀大多直接安裝在支架上，支架直接固定在機艙的頂端，導致維修人員在對風速儀進行維修時，還需要爬出機艙在機艙外部對風速儀進行維修，導致維修人員處于一個非常危險的狀況下進行維修，降低了維修人員操作的安全性。

2、其中，公告號cn218439624u的專利公開了一種風力發電機組風速儀支架收縮裝置，包括機艙外殼和連接機構，機艙外殼的上方設置有風速儀主體，連接機構由連接桿和兩個連接板組成，兩個連接板設置于機艙外殼的底端，風速儀主體安裝于連接桿的頂端，連接桿活動設置于兩個連接板之間，機艙外殼的頂端開設有連接槽，連接桿活動穿插連接于連接槽的內壁，連接桿的兩側設置有調節機構，連接桿與其中一個連接板之間設置有定位機構；

3、該結構在使用時，通過利用連接桿和兩個連接板的設置，再通過調節機構和定位機構的配合，使得連接板可以下降并帶動風速儀主體收縮入機艙內并進行定位，但是該結構在使用時不易于對風速儀主體進行適當的角度和位置進行調節，造成裝置在檢修時不夠便捷。

技術實現思路

1、為了克服現有技術的上述缺陷，本發明提供一種風力發電機組風速儀支架收縮裝置，旨在解決上述背景技術中提出的問題。

2、本發明提供如下技術方案：一種風力發電機組風速儀支架收縮裝置，包括防護箱，所述防護箱內設置有支撐組件；

3、所述支撐組件包括設置在防護箱內的加強滑框，所述加強滑框的一端鉸接有角度可調的第一偏轉桿；

4、所述第一偏轉桿的一端通過螺栓安裝有軸承座，所述軸承座轉動連接有支撐盤，所述支撐盤上插接有轉軸，所述轉軸的外側螺紋連接有若干個加強插桿，且各所述加強插桿的一端均螺紋連接有風速儀主體，所述加強滑框的內壁兩側均開設有滑槽，所述加強滑框的中部設置有角度可調的第二偏轉桿，所述第二偏轉桿的底部兩側均延伸至相應的滑槽內，所述第二偏轉桿與滑槽滑動連接。

5、可以看出，上述技術方案中，加強滑框在防護箱內滑動，使得加強滑框、第一偏轉桿和支撐盤得以從防護箱內伸出，電動推桿的輸出端延伸時驅動第一偏轉桿帶動軸承座和支撐盤進行角度調節，繼而使得各個風速儀主體的角度和位置得以進行調節，也易于調節高度，易于工作人員檢修；

6、可選的，在一種可能的實施方式中，所述第二偏轉桿上和防護箱內部均設置有電動推桿，且第二偏轉桿所屬的電動推桿與第二偏轉桿相鉸接，所述防護箱內的電動推桿與防護箱通過螺栓可拆卸連接，所述第二偏轉桿上的電動推桿輸出鉸接有軸銷件，所述防護箱內的輸出端延伸至加強滑框的一端并與加強滑框通過螺栓可拆卸連接，所述軸銷件的一端延伸至第一偏轉桿上并與第一偏轉桿轉動連接，所述加強滑框為矩形框架結構，所述加強滑框與防護箱滑動連接；

7、可以看出，上述技術方案中，經第二偏轉桿上的電動推桿輸出端回收，第二偏轉桿經過滑槽在加強滑框上滑動，使得第一偏轉桿、第二偏轉桿、支撐盤和風速儀主體得以收納至加強滑框的中部，然后經防護箱內的電動推桿輸出端回收，使得加強滑框得以收納至防護箱內，避免其受到外力損壞，提高防護性能。

8、本發明的技術效果和優點：

9、通過設置支撐組件，整體設計簡單，結構合理，通過各個結構的相應配合使用，通過第二偏轉桿上的電動推桿啟動，電動推桿的輸出端延伸時驅動第一偏轉桿帶動軸承座和支撐盤進行角度調節，繼而使得各個風速儀主體的角度和位置得以進行調節，也易于調節高度，易于工作人員檢修；

10、同時經第二偏轉桿上的電動推桿輸出端回收，第二偏轉桿經過滑槽在加強滑框上滑動，使得第一偏轉桿、第二偏轉桿、支撐盤和風速儀主體得以收納至加強滑框的中部，然后經防護箱內的電動推桿輸出端回收，使得加強滑框得以收納至防護箱內，避免其受到外力損壞，提高防護性能。

技術特征：

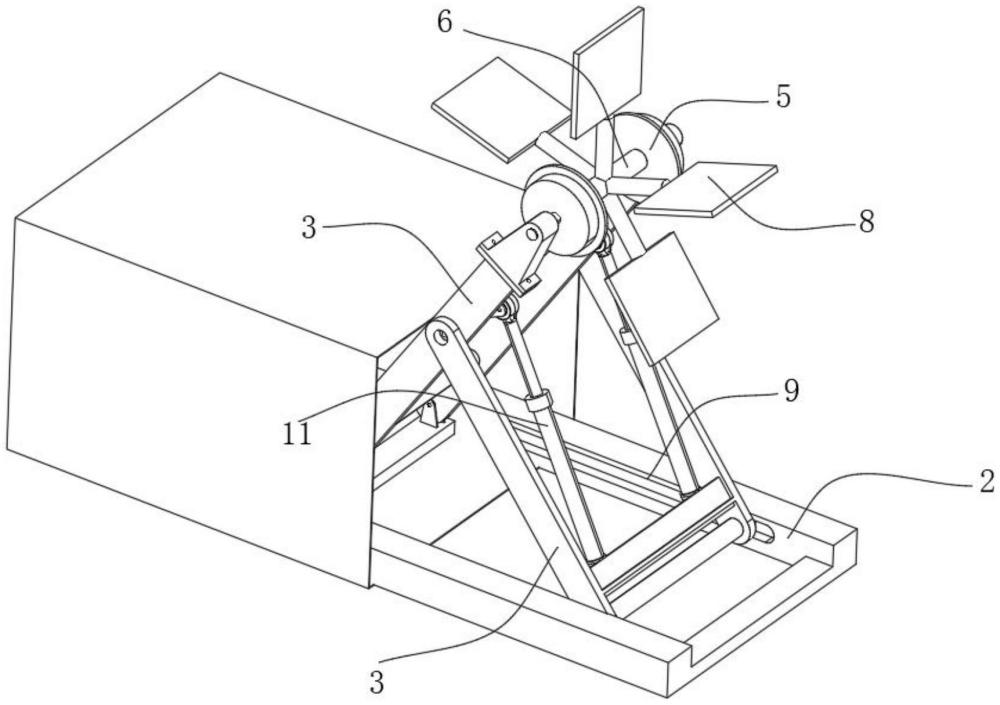

1.一種風力發電機組風速儀支架收縮裝置，包括防護箱(1)，其特征在于：所述防護箱(1)內設置有支撐組件；

2.根據權利要求1所述的一種風力發電機組風速儀支架收縮裝置，其特征在于：所述加強滑框(2)的內壁兩側均開設有滑槽(9)，所述加強滑框(2)的中部設置有角度可調的第二偏轉桿(10)。

3.根據權利要求2所述的一種風力發電機組風速儀支架收縮裝置，其特征在于：所述第二偏轉桿(10)的底部兩側均延伸至相應的滑槽(9)內，所述第二偏轉桿(10)與滑槽(9)滑動連接。

4.根據權利要求2所述的一種風力發電機組風速儀支架收縮裝置，其特征在于：所述第二偏轉桿(10)上和防護箱(1)內部均設置有電動推桿(11)，且第二偏轉桿(10)所屬的電動推桿(11)與第二偏轉桿(10)相鉸接，所述防護箱(1)內的電動推桿(11)與防護箱(1)通過螺栓可拆卸連接。

5.根據權利要求4所述的一種風力發電機組風速儀支架收縮裝置，其特征在于：所述第二偏轉桿(10)上的電動推桿(11)輸出鉸接有軸銷件(12)，所述防護箱(1)內的輸出端延伸至加強滑框(2)的一端并與加強滑框(2)通過螺栓可拆卸連接。

6.根據權利要求5所述的一種風力發電機組風速儀支架收縮裝置，其特征在于：所述軸銷件(12)的一端延伸至第一偏轉桿(3)上并與第一偏轉桿(3)轉動連接。

7.根據權利要求1所述的一種風力發電機組風速儀支架收縮裝置，其特征在于：所述加強滑框(2)為矩形框架結構，所述加強滑框(2)與防護箱(1)滑動連接。

技術總結
本發明公開了一種風力發電機組風速儀支架收縮裝置，具體涉及風力發電機組技術領域，包括防護箱，所述防護箱內設置有支撐組件，所述支撐組件包括設置在防護箱內的加強滑框，所述加強滑框的一端鉸接有角度可調的第一偏轉桿，所述第一偏轉桿的一端通過螺栓安裝有軸承座。本發明通過設置支撐組件，第一偏轉桿帶動軸承座和支撐盤進行角度調節，繼而使得各個風速儀主體的角度和位置得以進行調節，也易于調節高度，易于工作人員檢修，第一偏轉桿、第二偏轉桿、支撐盤和風速儀主體得以收納至加強滑框的中部，然后經防護箱內的電動推桿輸出端回收，使得加強滑框得以收納至防護箱內，避免其受到外力損壞，提高防護性能。

技術研發人員：邱岳峰
受保護的技術使用者：山西華電陽高風力發電有限公司
技術研發日：
技術公布日：2025/4/28
