：本技術涉及光伏生產設備，尤其涉及一種光伏組件護角壓緊夾爪。

背景技術

0、
背景技術：

1、光伏組件是由多個太陽能電池片按照一定的陣列排布、經引線串并聯后封裝在兩片玻璃中間組裝而成的；但是鋼化玻璃材質較脆，邊角處一旦受到?jīng)_擊極容易發生整體龜裂，因此現有的光伏組件通常使用鋁型材對光伏板進行包邊處理，制成的鋁框不僅可以保護玻璃板免受撞擊，并且同時作為結構件為光伏組件提供支撐固定；光伏組件在包裝運輸過程中需要互相疊放，為避免鋁框之間發生碰撞和摩擦，需要在光伏組件鋁框的四個頂角安裝護角，用以將疊放在一起的光伏組件彼此隔開。

2、護角通常使用瓦楞紙或泡沫紙折疊而成，通過折疊扣合的方式固定，包裹在光伏組件四個頂角上，護角在機械臂轉移搬運過程中容易脫落，脫落后，需要人員手動補裝，影響生產效率。

技術實現思路

0、
技術實現要素：

1、本實用新型的目的在于提供一種光伏組件護角壓緊夾爪，以解決現有技術中存在的問題。

2、本實用新型由如下技術方案實施：包括固定臂、伸縮爪、頂壓機構、滑軌、傳動機構和氣缸，在固定臂頂面平行安裝有兩條滑軌，在滑軌上往復移動設有伸縮爪，在伸縮爪上開設有兩條平行的滑槽，伸縮爪下方設有沿滑槽往復移動的頂壓機構，伸縮爪與氣缸的伸縮端固定連接，氣缸的固定端與固定臂固定連接，在固定臂頂面、兩條滑軌之間設有傳動機構，傳動機構包括安裝在固定臂頂面的兩個同步輪和繞設在兩個同步輪上的同步帶，頂壓機構和伸縮爪分別與同步帶的兩側固定連接。

3、進一步的，所述伸縮爪包括爪體和抱勾，在爪體的端邊上一體成型有兩個抱勾，每個抱勾包括垂直于爪體的第一突出部和垂直于第一突出部的第二突出部，兩個第一突出部相互垂直設置，在爪體上，與兩個抱勾的第一突出部呈45°夾角方向開設有兩條平行的滑槽。

4、進一步的，所述頂壓機構包括頂塊、導輪和導軸，導軸穿過導輪與頂塊固定連接，兩個導輪分別滑動設置在伸縮爪的滑槽內，導軸頂面一體成型有寬度大于滑槽的卡帽，頂塊的頂面與卡帽的底面與伸縮爪滑動接觸。

5、進一步的，所述頂塊一體成型有兩條互相垂直的端邊，兩條端邊分別與伸縮爪的兩個第一突出部平行。

6、進一步的，在所述頂塊與伸縮爪的兩個第一突出部平行的端邊上一體成型有第三突出部。

7、本實用新型的優點：通過傳動結構連接的伸縮爪和頂壓機構將光伏組件的頂角進行夾持固定，在固定時可以將位于頂角處的護角夾緊，在對光伏組件搬運轉移過程中可以保證護角不發生掉落；伸縮爪和頂壓機構僅通過氣缸進行驅動，結構簡單、整體運行穩定。

技術特征：

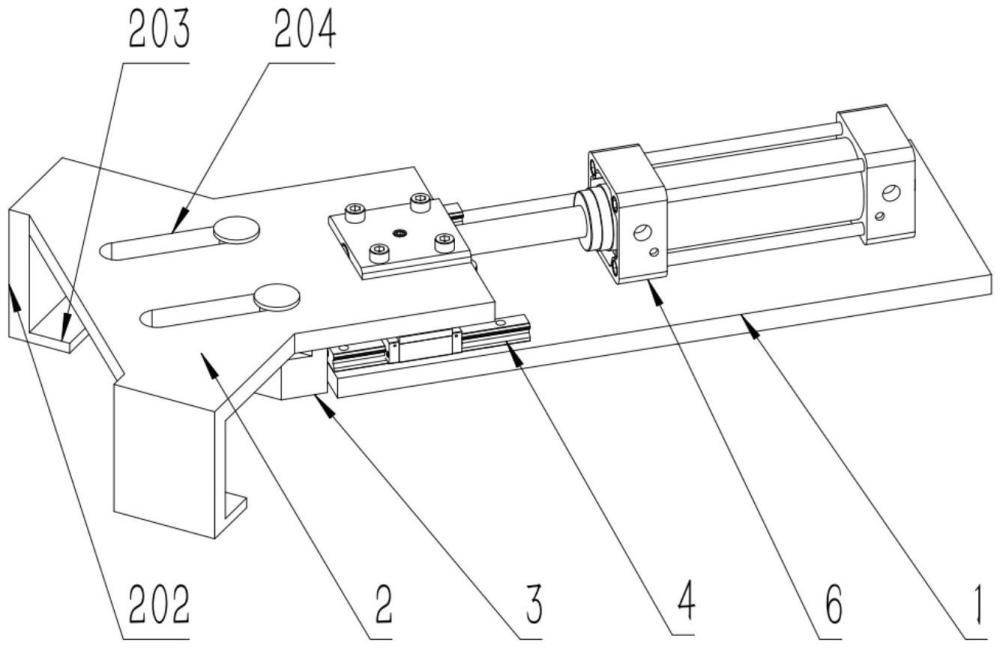

1.一種光伏組件護角壓緊夾爪，其特征在于，包括固定臂(1)、伸縮爪(2)、頂壓機構(3)、滑軌(4)、傳動機構(5)和氣缸(6)，在固定臂(1)頂面平行安裝有兩條滑軌(4)，在滑軌(4)上往復移動設有伸縮爪(2)，在伸縮爪(2)上開設有兩條平行的滑槽(204)，伸縮爪(2)下方設有沿滑槽(204)往復移動的頂壓機構(3)，伸縮爪(2)與氣缸(6)的伸縮端固定連接，氣缸(6)的固定端與固定臂(1)固定連接，在固定臂(1)頂面、兩條滑軌(4)之間設有傳動機構(5)，傳動機構(5)包括安裝在固定臂(1)頂面的兩個同步輪(501)和繞設在兩個同步輪(501)上的同步帶(502)，頂壓機構(3)和伸縮爪(2)分別與同步帶(502)的兩側固定連接。

2.根據權利要求1所述的一種光伏組件護角壓緊夾爪，其特征在于，所述伸縮爪(2)包括爪體(201)和抱勾，在爪體(201)的端邊上一體成型有兩個抱勾，每個抱勾包括垂直于爪體(201)的第一突出部(202)和垂直于第一突出部(202)的第二突出部(203)，兩個第一突出部(202)相互垂直設置，在爪體(201)上，與兩個抱勾的第一突出部(202)呈45°夾角方向開設有兩條平行的滑槽(204)。

3.根據權利要求2所述的一種光伏組件護角壓緊夾爪，其特征在于，所述頂壓機構(3)包括頂塊(301)、導輪(302)和導軸(303)，導軸(303)穿過導輪(302)與頂塊(301)固定連接，兩個導輪(302)分別滑動設置在伸縮爪(2)的滑槽(204)內，導軸(303)頂面一體成型有寬度大于滑槽(204)的卡帽(304)，頂塊(301)的頂面與卡帽(304)的底面與伸縮爪(2)滑動接觸。

4.根據權利要求3所述的一種光伏組件護角壓緊夾爪，其特征在于，所述頂塊(301)一體成型有兩條互相垂直的端邊，兩條端邊分別與伸縮爪(2)的兩個第一突出部(202)平行。

5.根據權利要求4所述的一種光伏組件護角壓緊夾爪，其特征在于，在所述頂塊(301)與伸縮爪(2)的兩個第一突出部(202)平行的端邊上一體成型有第三突出部(305)。

技術總結
本技術涉及光伏生產設備技術領域，具體公開了一種光伏組件護角壓緊夾爪；包括固定臂、伸縮爪、頂壓機構、滑軌、傳動機構和氣缸，在固定臂頂面平行安裝有兩條滑軌，在滑軌上往復移動設有伸縮爪，在伸縮爪上開設有兩條平行的滑槽，伸縮爪下方設有沿滑槽往復移動的頂壓機構，伸縮爪與氣缸的伸縮端固定連接，氣缸的固定端與固定臂固定連接，在固定臂頂面、兩條滑軌之間設有傳動機構；通過傳動結構連接的伸縮爪和頂壓機構將光伏組件的頂角進行夾持固定，在固定時可以將位于頂角處的護角夾緊，在對光伏組件搬運轉移過程中可以保證護角不發生掉落；伸縮爪和頂壓機構僅通過氣缸進行驅動，結構簡單、整體運行穩定。

技術研發人員：閆康華,溫曉煊,張華強
受保護的技術使用者：內蒙古匯達一道新能源科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
