本技術涉及碳纖維板的生產制造，尤其是涉及一種球面碳纖維板批量成型結構。

背景技術：

1、碳纖維板是一種由碳纖維和樹脂基體經過特殊加工工藝復合而成的高性能材料，在航空航天、汽車制造、體育用品和建筑加固等領域具有廣泛的應用前景。

2、球面碳纖維板產品的形狀為中間高度最高，四角高度最低，通常應用于醫療、汽車、航空航天等領域，現有技術需要先在模具上一層一層鋪貼好預浸料，每鋪貼3－4層預浸料，預壓1次，一直鋪貼至產品要求厚度，然后運至壓機上加熱加壓固化，此方法借助模具鋪貼，一次固化成型只能生產一個。如果需要批量生產時，需要制造很多副模具且能耗高，在模具上鋪貼也浪費時間，這樣制造出來的半球形碳板成本很高，制造效率也很低，無法實現大規模生產。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種可實現批量生產且成本較低的球面碳纖維板批量成型結構。

2、本實用新型解決其技術問題所采取的技術方案是：一種球面碳纖維板批量成型結構，包括上模板與下模板，所述上模板向外凸出形成球面凸起，所述下模板向內凹陷形成球面凹槽，所述球面凸起與球面凹槽相對設置，在所述上模板與下模板之間設置有若干限厚框以及若干薄鋼板，相鄰兩個所述限厚框之間均設置有一薄鋼板或者在每個所述限厚框靠近下模板的一側均設置有一薄鋼板；預浸料設置于限厚框內且位于薄鋼板之上；所述上模板下壓，所述球面凸起使得所有的薄鋼板向球面凹槽伸出以在預浸料上形成球面。

3、進一步具體的，若干所述限厚框的厚度相同，或者至少一個所述限厚框的厚度與其余限厚框的厚度不同。

4、進一步具體的，所述限厚框的厚度為0.5mm－5mm。

5、進一步具體的，所述限厚框的厚度相同為2mm。

6、進一步具體的，所述薄鋼板的厚度為0.2mm－0.8mm。

7、進一步具體的，所述薄鋼板的厚度為0.5mm。

8、進一步具體的，在所述上模板、下模板、限厚框以及薄鋼板的四周均設置有相對的定位孔，在相對的所述定位孔內穿插一個定位桿。

9、進一步具體的，所述限厚框采用碳板或者玻纖材質制備而成。

10、進一步具體的，所述預浸料由若干層碳纖維預浸布疊合而成，相鄰兩層所述碳纖維預浸布旋轉90°鋪設。

11、進一步具體的，所述限厚框的數量為10個，所述薄鋼板的數量為9個。

12、本實用新型的有益效果是：采用上述結構，可實現一套模具進行批量生產，一次加熱固化可成型多個產品；同時不同厚度的產品也可通過一次加工成型；批量生產能夠減少模具的投入，同時提高了生產效率；采用薄鋼板可保證產品表面光滑；不需要在成型腔內仿形鋪設，只需要鋪設在薄鋼板上，大大減少鋪貼時間。

技術特征：

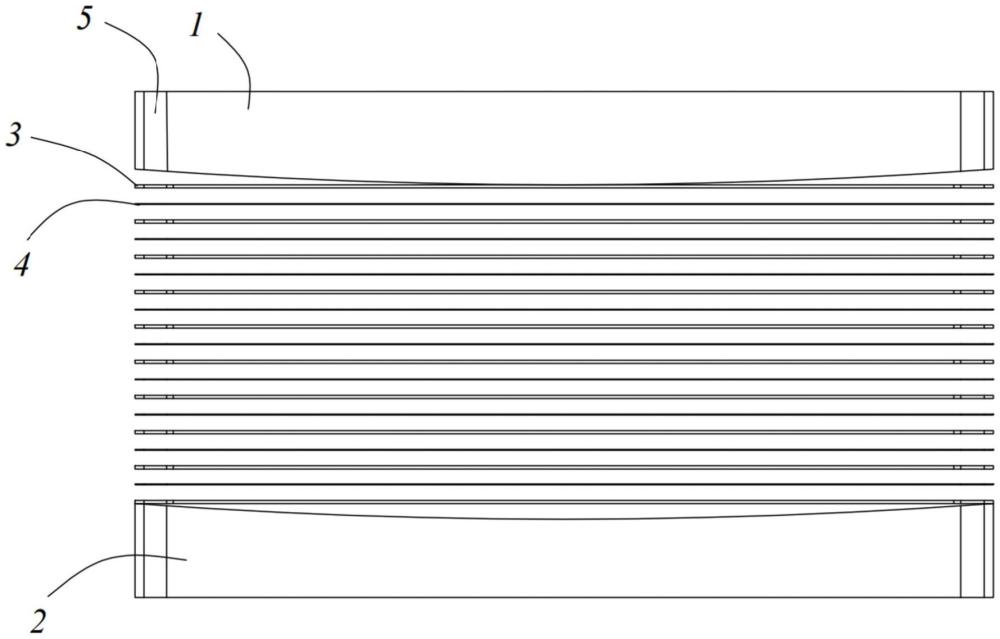

1.一種球面碳纖維板批量成型結構，包括上模板(1)與下模板(2)，所述上模板(1)向外凸出形成球面凸起，所述下模板(2)向內凹陷形成球面凹槽，所述球面凸起與球面凹槽相對設置，其特征在于，在所述上模板(1)與下模板(2)之間設置有若干限厚框(3)以及若干薄鋼板(4)，相鄰兩個所述限厚框(3)之間均設置有一薄鋼板(4)或者在每個所述限厚框(3)靠近下模板(2)的一側均設置有一薄鋼板(4)；預浸料設置于限厚框(3)內且位于薄鋼板(4)之上；所述上模板(1)下壓，所述球面凸起使得所有的薄鋼板(4)向球面凹槽伸出以在預浸料上形成球面。

2.根據權利要求1所述球面碳纖維板批量成型結構，其特征在于，若干所述限厚框(3)的厚度相同，或者至少一個所述限厚框(3)的厚度與其余限厚框(3)的厚度不同。

3.根據權利要求1所述球面碳纖維板批量成型結構，其特征在于，所述限厚框(3)的厚度為0.5mm－5mm。

4.根據權利要求3所述球面碳纖維板批量成型結構，其特征在于，所述限厚框(3)的厚度相同為2mm。

5.根據權利要求1所述球面碳纖維板批量成型結構，其特征在于，所述薄鋼板(4)的厚度為0.2mm－0.8mm。

6.根據權利要求5所述球面碳纖維板批量成型結構，其特征在于，所述薄鋼板(4)的厚度為0.5mm。

7.根據權利要求1所述球面碳纖維板批量成型結構，其特征在于，在所述上模板(1)、下模板(2)、限厚框(3)以及薄鋼板(4)的四周均設置有相對的定位孔(5)，在相對的所述定位孔(5)內穿插一個定位桿。

8.根據權利要求1所述球面碳纖維板批量成型結構，其特征在于，所述限厚框(3)采用碳纖維板或者玻纖材質制備而成。

9.根據權利要求1所述球面碳纖維板批量成型結構，其特征在于，所述預浸料由若干層碳纖維預浸布疊合而成，相鄰兩層所述碳纖維預浸布旋轉90°鋪設。

10.根據權利要求1所述球面碳纖維板批量成型結構，其特征在于，所述限厚框(3)的數量為10個，所述薄鋼板(4)的數量為9個。

技術總結
本技術涉及一種球面碳纖維板批量成型結構，包括上模板與下模板，上模板向外凸出形成球面凸起，下模板向內凹陷形成球面凹槽，球面凸起與球面凹槽相對設置，在上模板與下模板之間設置有若干限厚框以及若干薄鋼板，相鄰兩個限厚框之間均設置有一薄鋼板或者在每個限厚框靠近下模板的一側均設置有一薄鋼板；預浸料設置于限厚框內且位于薄鋼板之上；上模板下壓，球面凸起使得所有的薄鋼板伸出以在預浸料上形成球面。實現一套模具、一次加熱固化可成型多個產品；不同厚度的產品也可通過一次加工成型；批量生產能夠減少模具的投入，提高了生產效率；采用薄鋼板可保證產品表面光滑；不需要在成型腔內仿形鋪設，只需要鋪設在薄鋼板上，減少鋪貼時間。

技術研發人員：戚曉兵,符夏穎
受保護的技術使用者：江蘇康眾數字醫療科技股份有限公司
技術研發日：20240711
技術公布日：2025/4/28
