本發明屬于鐵路監測，特別是涉及一種鐵路智能絞線監測系統。

背景技術：

1、光纖傳感技術具有抗電磁干擾、耐惡劣環境、便于安裝和集成、以及大長度連續分布式測量的能力，目前已廣泛應用于鐵路、橋梁、礦山等許多領域，其中分布式光纖聲波傳感技術利用激光在光纖傳輸中的后向瑞利散射光進行振動信號解調，從而感知沿線結構的異常振動，同樣的溫度監測主機感知沿線溫度的異常，可將用于分布式監測的光纖光纜作為一個單元器件，與電氣化鐵路絞線相結合，集成為智能絞線進行在線監測。

2、然而目前一臺光纖振動監測主機連續監測長度最大為50km，溫度監測主機連續監測長度最大為15km，由于鐵路長度較長，并且為了提高監測精度，所需主機數量較多且需要將智能絞線中分出并聯光纖連接主機。

3、而由于絞線緊實度較強，而光纖一般集成于絞線軸心處，如申請?zhí)枮?02310180531.2的專利，難點在于如何將光纖由特定點接出，因此設計出方便接出且監測精度較高的監測系統是本領域工作人員需要解決的問題。

技術實現思路

1、本發明的目的在于提供一種鐵路智能絞線監測系統，通過將15km長度的智能絞線作為監測單元，通過監測單元的串聯能夠組網，配合新型接頭機構的設計，能夠簡單將絞線內的光纖接出，并與布設的振動監測主機和溫度監測主機連接，在主機的有效監測范圍內，從而提高監測精度和穩定性。

2、為解決上述技術問題，本發明是通過以下技術方案實現的：

3、本發明為一種鐵路智能絞線監測系統，包括站內監測室、若干智能絞線、若干振動監測主機和若干溫度監測主機；

4、所述智能絞線包括絕緣芯和外絞線，所述絕緣芯內設有三個分別用于通訊、振動監測和溫度監測的光纖；

5、所述智能絞線的長度設置為15km，若干所述智能絞線串聯連接，相鄰兩所述智能絞線連接處設有接頭機構；

6、若干所述振動監測主機和若干溫度監測主機均沿著鐵路布設，所述振動監測主機與用于通訊和振動監測的光纖連接，所述溫度監測主機與用于通訊和振動溫度的光纖連接，相鄰兩所述振動監測主機之間有三個智能絞線，相鄰兩所述溫度監測主機之間有單個智能絞線；

7、所述接頭機構包括內絕緣管、外極管和三個三通連接器，三個所述三通連接器分別連接在相鄰兩智能絞線的三個光纖之間，所述三通連接器的支路上連接有延伸接頭，三個所述三通連接器上的延伸接頭朝向一致；

8、所述絕緣芯超出外絞線形成凸臺，所述內絕緣管套在兩智能絞線之間的凸臺外部，所述內絕緣管上設有與三個延伸接頭配合的內讓位口；

9、所述外極管套在內絕緣管和相鄰兩智能絞線的外絞線外部，兩所述外絞線通過外極管電性連接，所述外極管周側面設有一端延伸至外端面的讓位槽。

10、進一步地，所述外極管與外絞線重合的區域設有若干壓點，所述外極管通過壓點與外絞線電性連接。

11、進一步地，三個所述三通連接器位于內絕緣管內，所述三通連接器與內絕緣管之間均形成間隔。

12、進一步地，三個所述光纖均超出絕緣芯并連接有外接頭，所述外接頭連接在三通連接器的主路接頭上。

13、進一步地，所述內絕緣管內填充有膠料填充物，所述三通連接器和外接頭連接處通過膠料填充物密封，所述膠料填充物的入口為內讓位口和讓位槽。

14、進一步地，所述內絕緣管由一組對稱設置的半管體組成，兩所述半管體通過緊固件相互連接。

15、進一步地，所述內絕緣管兩端均設有擴頸端，所述緊固件設置在擴頸端上，所述擴頸端外表面與外絞線外表面平齊。

16、進一步地，三個所述光纖呈品字形分布，所述絕緣芯外表面為圓柱面結構，所述外絞線纏繞設置在絕緣芯外部。

17、進一步地，所述外極管兩端均一體連接有錐套端，所述錐套端的小口徑端朝外。

18、本發明具有以下有益效果：

19、1.本發明通過將15km長度的智能絞線作為監測單元，通過監測單元的串聯能夠組網，配合新型接頭機構的設計，能夠簡單將絞線內的光纖接出，并與布設的振動監測主機和溫度監測主機連接，在主機的有效監測范圍內，從而提高監測精度和穩定性。

20、2.本發明通過在絞線內布置三條光纖，分別用于通訊、溫度監測和振動監測，將通訊和監測分為三路，每路光纖的作用單一獨立，可提高對應數據的監測精度，且通訊線路的布置能夠提高與監控室之間的數據傳遞，提高監測效果。

21、3.本發明通過設計新型的接頭機構，絞線和三條光纖都能夠單獨連接，各線路之間不會出現干涉影響情況，且利于工作人員的操作。

22、當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

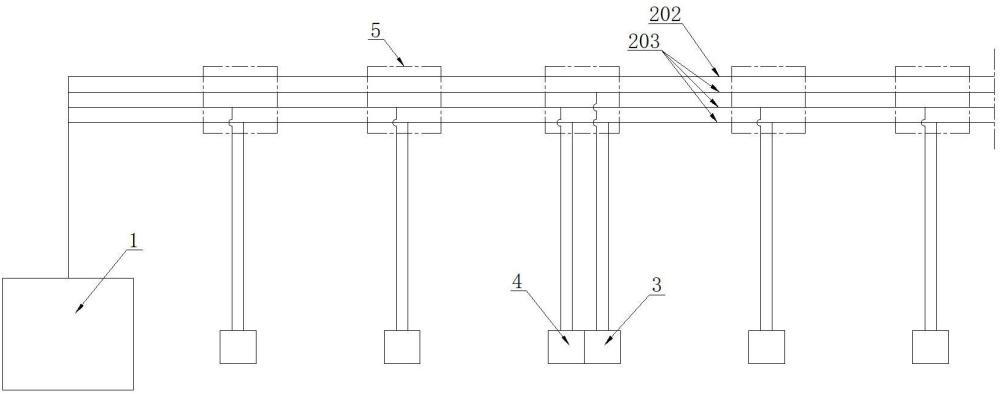

1.一種鐵路智能絞線監測系統，其特征在于：包括站內監測室（1）、若干智能絞線（2）、若干振動監測主機（3）和若干溫度監測主機（4）；

2.根據權利要求1所述的一種鐵路智能絞線監測系統，其特征在于，所述外極管（502）與外絞線（202）重合的區域設有若干壓點（508），所述外極管（502）通過壓點（508）與外絞線（202）電性連接。

3.根據權利要求1所述的一種鐵路智能絞線監測系統，其特征在于，三個所述三通連接器（503）位于內絕緣管（501）內，所述三通連接器（503）與內絕緣管（501）之間均形成間隔。

4.根據權利要求3所述的一種鐵路智能絞線監測系統，其特征在于，三個所述光纖（203）均超出絕緣芯（201）并連接有外接頭（205），所述外接頭（205）連接在三通連接器（503）的主路接頭上。

5.根據權利要求1所述的一種鐵路智能絞線監測系統，其特征在于，所述內絕緣管（501）內填充有膠料填充物，所述三通連接器（503）和外接頭（205）連接處通過膠料填充物密封，所述膠料填充物的入口為內讓位口（506）和讓位槽（507）。

6.根據權利要求1所述的一種鐵路智能絞線監測系統，其特征在于，所述內絕緣管（501）由一組對稱設置的半管體組成，兩所述半管體通過緊固件相互連接。

7.根據權利要求6所述的一種鐵路智能絞線監測系統，其特征在于，所述內絕緣管（501）兩端均設有擴頸端（505），所述緊固件設置在擴頸端（505）上，所述擴頸端（505）外表面與外絞線（202）外表面平齊。

8.根據權利要求1所述的一種鐵路智能絞線監測系統，其特征在于，三個所述光纖（203）呈品字形分布，所述絕緣芯（201）外表面為圓柱面結構，所述外絞線（202）纏繞設置在絕緣芯（201）外部。

9.根據權利要求1所述的一種鐵路智能絞線監測系統，其特征在于，所述外極管（502）兩端均一體連接有錐套端（509），所述錐套端（509）的小口徑端朝外。

技術總結
本發明公開了一種鐵路智能絞線監測系統，涉及鐵路監測技術領域。本發明包括站內監測室、若干智能絞線、若干振動監測主機和若干溫度監測主機，智能絞線包括絕緣芯和外絞線，絕緣芯內設有三個分別用于通訊、振動監測和溫度監測的光纖，智能絞線的長度設置為15km，若干智能絞線串聯連接，相鄰兩智能絞線連接處設有接頭機構，若干振動監測主機和若干溫度監測主機均沿著鐵路布設。本發明通過將15km長度的智能絞線作為監測單元，通過監測單元的串聯能夠組網，配合新型接頭機構的設計，能夠簡單將絞線內的光纖接出，并與布設的振動監測主機和溫度監測主機連接，在主機的有效監測范圍內，從而提高監測精度和穩定性。

技術研發人員：蘇武,代春杰,黃曉煒,寧強,沈煉杰
受保護的技術使用者：江蘇法爾勝光電科技有限公司
技術研發日：
技術公布日：2025/4/28
